Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 7410022 / Prise de tirage et de dérivation UZD250-4
UGD250-3 pour unités d'appareillage carrées, pour hauteur de chape 70-125 mm
Réf. 7410087 | EAN 4012195431749
- Description du produit
-

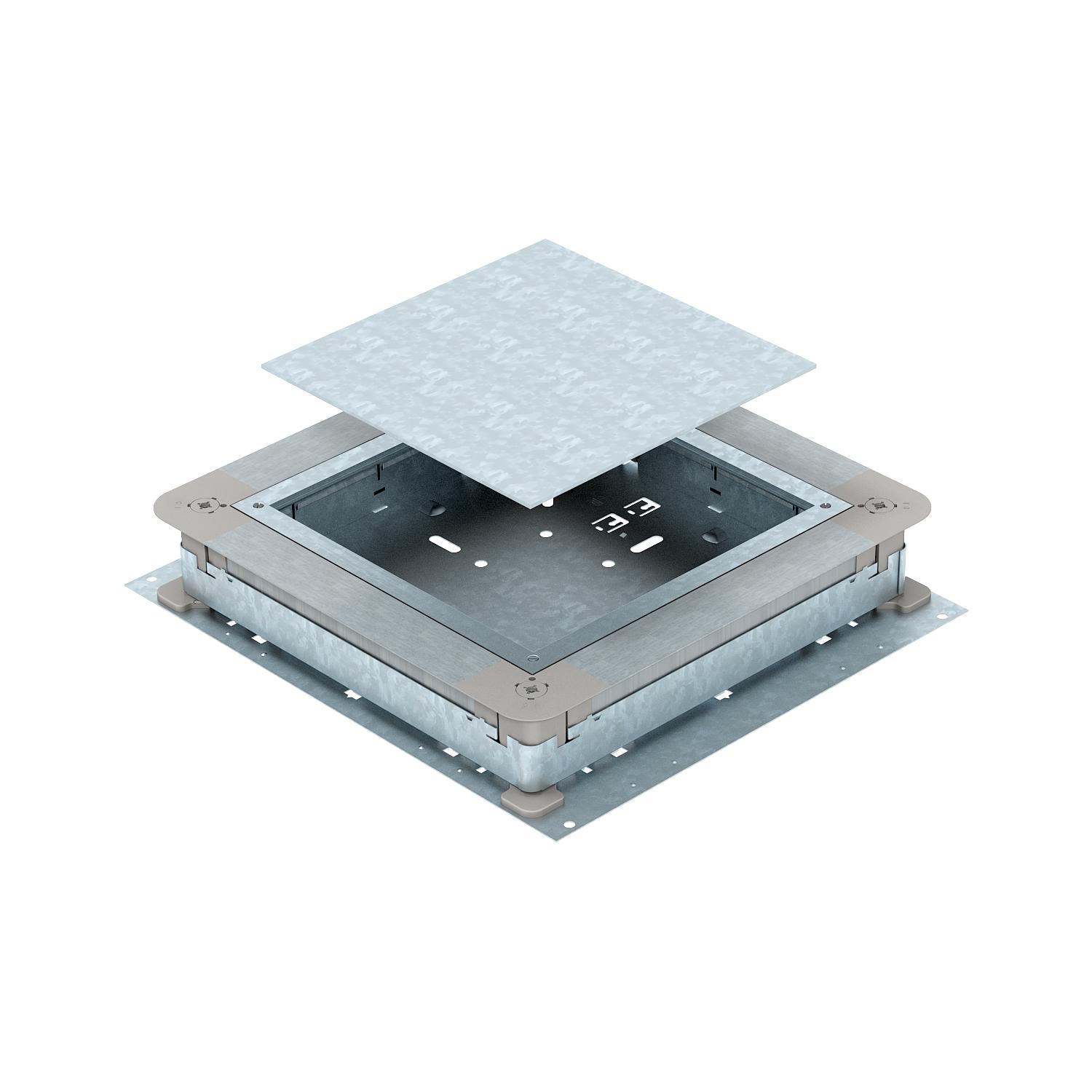

Description du produitBoîte d'appareillage sous plancher pour goulottes d'installation sous chape avec parois latérales en tôle d'acier. Pour le montage d'unités de montage dans la taille nominale sélectionnée. Possibilité de nivellement continu à hauteur de la chape (nivellement rapide possible) et la chape peut être coulée de manière affleurante à l'arête de retraite de la chape. Avec possibilité de découplage acoustique une fois la chape coulée et utilisation possible avec les accessoires pour applications avec charges lourdes.
Parois latérales pré-découpées pour les largeurs de goulotte de 190 et 250 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

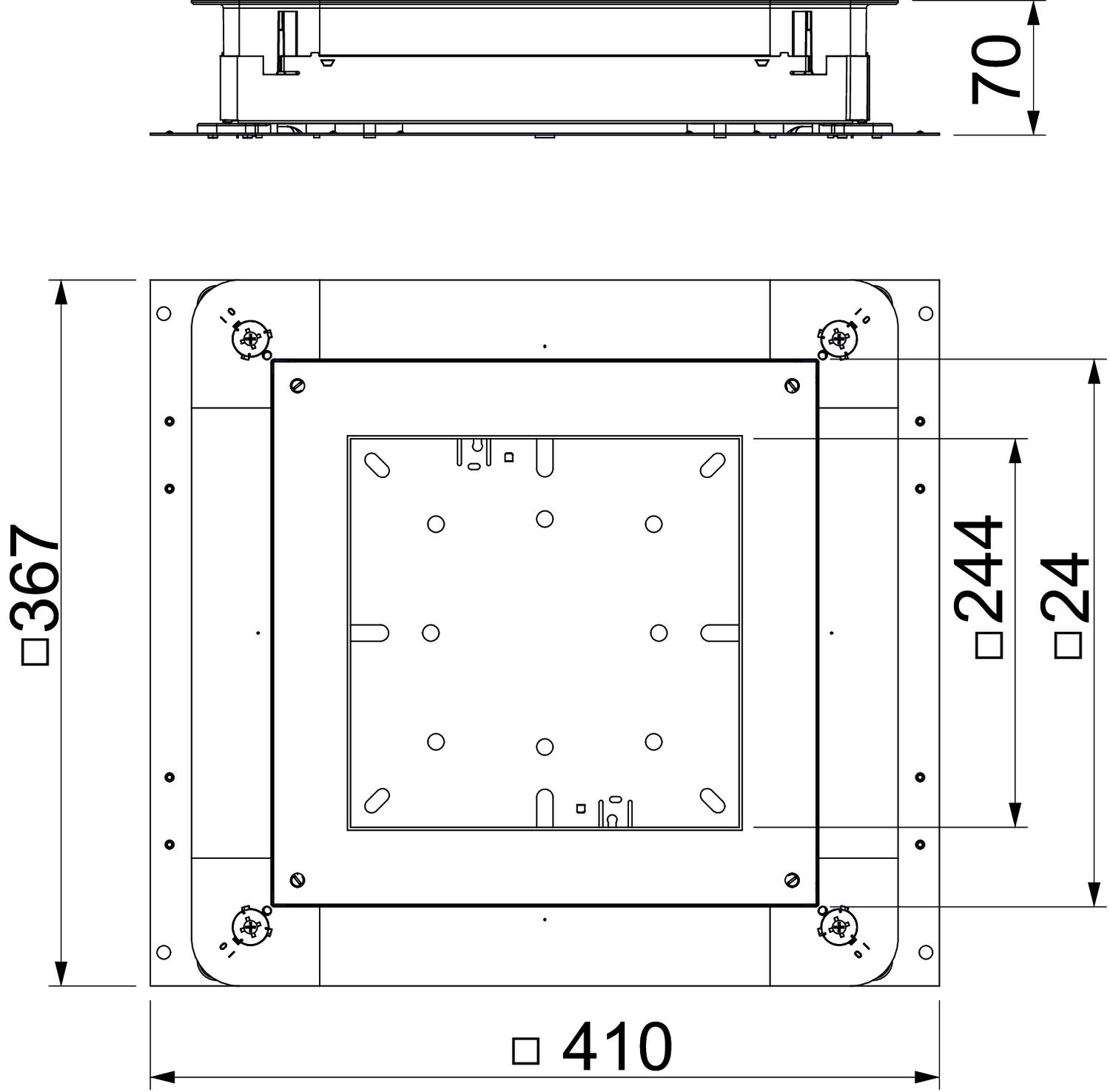

à encastrer affleurant avec le sol oui Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape oui Convient pour goulotte noyée non Cote A 367 mm Cote a 244 mm Cote B 410 mm Cote b 244 mm Découplable oui Dimension 410x367x70 Dimension nominale 250 mm Dimension nominale pour boîtier d'appareillages 9 Empreinte CO2 (GWP) du berceau à la porte 13,3873 kg CO₂e / 1 Pièce Espace d’installation max. 11,63 dm³ Espace d’installation min. 6,09 dm³ Hauteur de chape max. 125 mm Hauteur de chape min. 70 mm Hauteur de chape minimale 70 Hauteur de goulotte max. 48 mm Hauteur de goulotte min. 28 mm Largeur de goulotte max. 250 mm Largeur de goulotte min. 190 mm Matériau Acier Ouverture de montage pour réservoir en saillie non Ouverture de montage pour unité de montage carré Plage de réglage max. 125 mm Plage de réglage min. 70 mm Possibilité d'installation du joint oui pour raccord de tuyau non Surface galvanisé par bande Tôle de fond oui - Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Aide au nivellement rapide
SE UZD3 7410160 4 Pièce
Raccord de mise à la terre
8AWR 6288704 10 Pièce - Téléchargements
-
Fiche technique UGD 250-3 9 / 7410087 , 0.20MB , pdfDéclaration de conformité UE UGD 250-3 9 / 7410087 , 0.19MB , pdfREACH Déclaration de conformité UGD 250-3 9 / 7410087 , 0.13MB , pdfRoHS Déclaration de conformité UGD 250-3 9 / 7410087 , 0.13MB , pdfApprobation Approbation VDE EÜK , 0.12MB , pdfInstructions de montage Système de conduit sous chape EÜK , 10.26MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
