Unité d'extension pour GESR9, hauteur 40-240 mm
Réf. 7424346 | EAN 4012195244066
- Description du produit
-

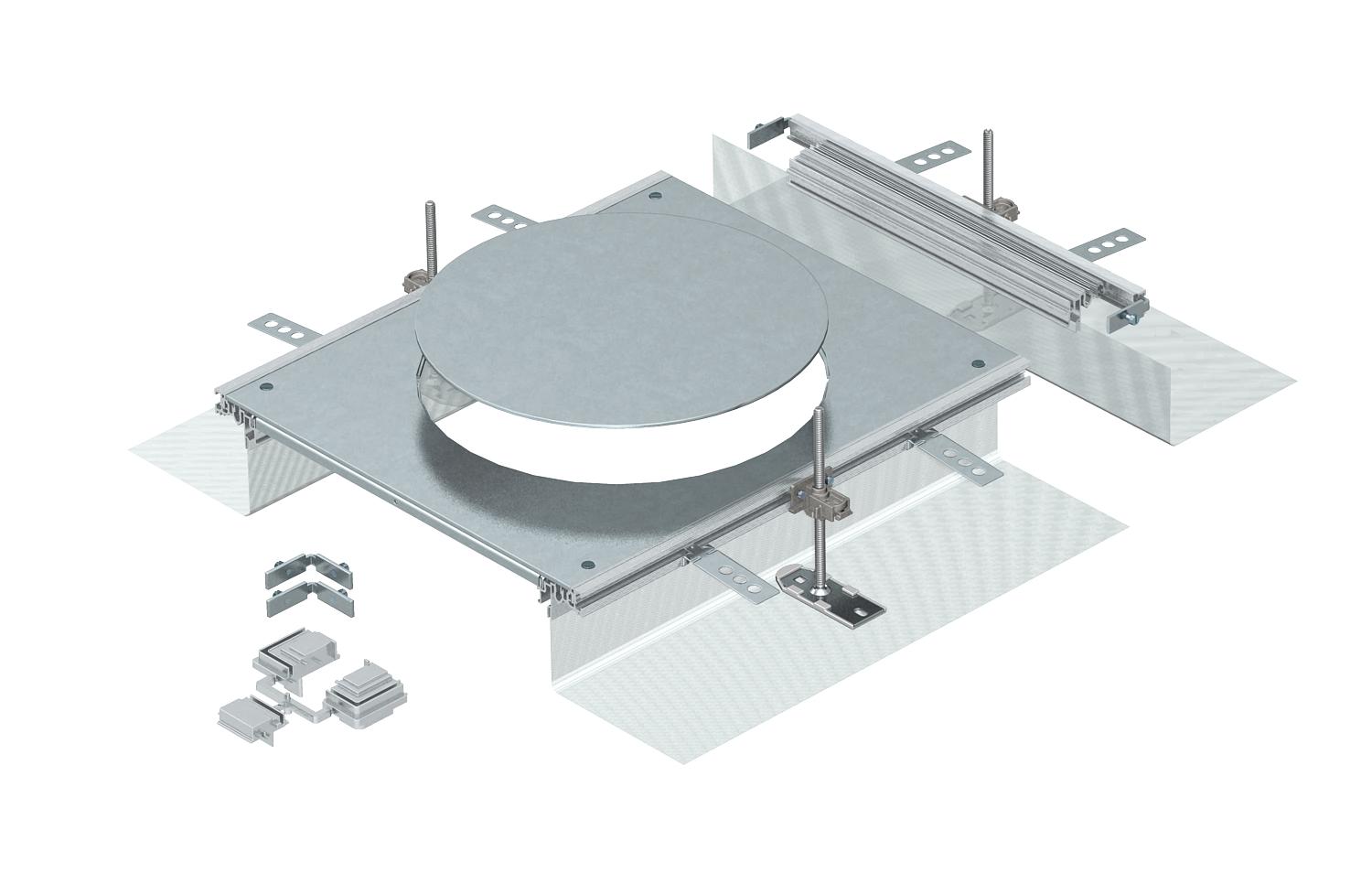

Description du produitUnité d'extension de conduit prête à monter avec un couvercle de montage d'appareillage pour une unité d'appareillage de taille nominale R9, composée de profilés latéraux avec paroi latérale flexible en tissu métallique, de profilés d'insertion de revêtement de sol, d'un couvercle de conduit avec ouverture de montage obturée et d'un embout de conduit. 3 équerres de fixation réglables en hauteur, 3 chevilles à expansion pour béton, 1 support de contact de couvercle (sans pied de nivellement, à commander séparément) et 1 kit pour angle de dérivation sont fournis à la livraison.
Taille de l'ouverture de montage adaptée au montage d'un boîtier de sol rond de taille nominale R9 ou R9/55.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec ouverture de raccordement oui Avec porte-à-faux oui Avec séparateur non Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape non Compatible avec les joints de dilatation non Convient pour le conduit ouvert affleurant avec la chape oui couvercle amovible oui Couvercle Ouverture de montage oui Couvercles 1 Découplable oui Dimension nominale pour boîtier d'appareillages R9 Épaisseur du matériau Couvercle 4 Fixation du couvercle encliquetable non Hauteur de chape minimale 40 Hauteur de goulotte max. 240 mm Hauteur de goulotte min. 40 mm Matériau Acier Nombre d’ouvertures de montage 1 Ouverture de montage pour boîtier d'appareillage Ouverture de montage pour réservoir en saillie non Ouverture de montage pour unité de montage rond Plage de réglage max. 240 mm Plage de réglage min. 40 mm Possibilité d'installation du joint oui Surface galvanisé par bande Tôle de fond non Dimensions

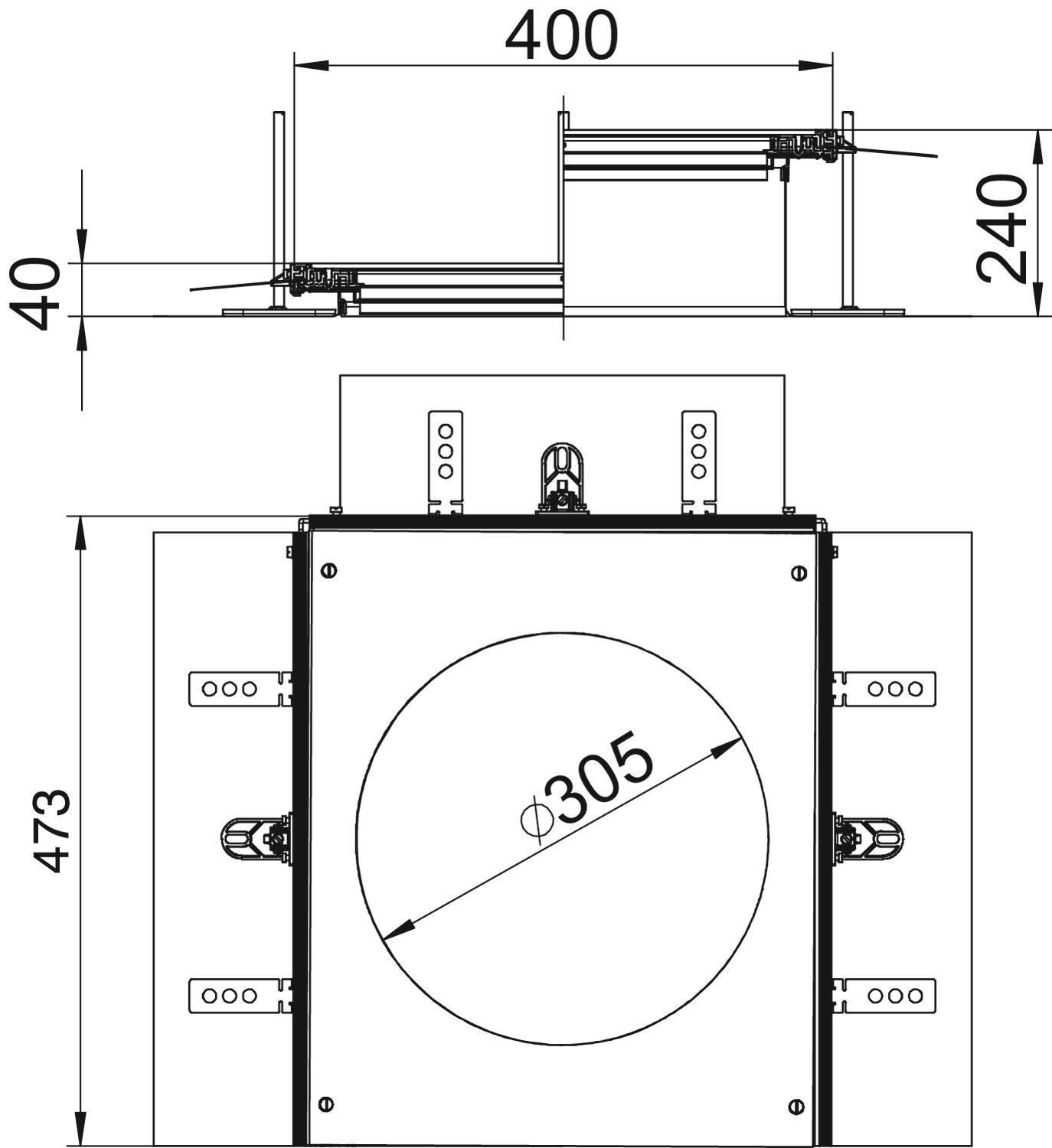

Cote A 400 mm Cote d Ø 305 mm Dimension h 40 mm Largeur 400 mm Longueur 460 mm Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 46,2026 kg CO₂e Date de détermination valeur CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pièce Declared Unit Quantity (LCA) 1 Empreinte CO2 (GWP) du berceau à la porte 46,2026 kg CO2e / 1 Pièce - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

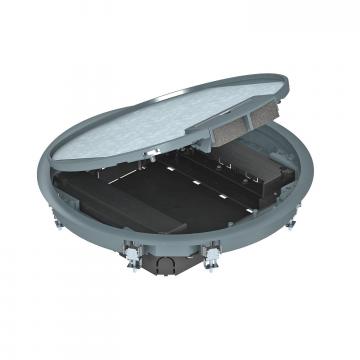

Boîtier de sol rond pour hauteur de chape de 55 mm
GESR9 55U V 7011 7405047 1 Pièce

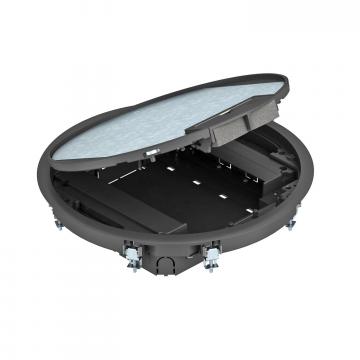

Boîtier de sol rond pour hauteur de chape de 55 mm
GESR9 55U V 9011 7405049 1 Pièce - Téléchargements
-
Fiche technique OKA-G A 40240R9 / 7424346 , 0.19MB , pdfDéclaration de conformité UE OKA-G A 40240R9 / 7424346 , 0.13MB , pdfREACH Déclaration de conformité OKA-G A 40240R9 / 7424346 , 0.13MB , pdfRoHS Déclaration de conformité OKA-G A 40240R9 / 7424346 , 0.13MB , pdfApprobation Approbation VDE OKA , 0.18MB , pdfInstructions de montage Instructions de montage Systèmes de goulottes affleurants OKA-G et OKA-W , 3.48MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
