Wall and support bracket AW 30 FT SOMY
Réf. 7192060 | EAN 4012196017898
- Description du produit
-
Description du produitConsole murale mi-lourde avec semelle soudée.

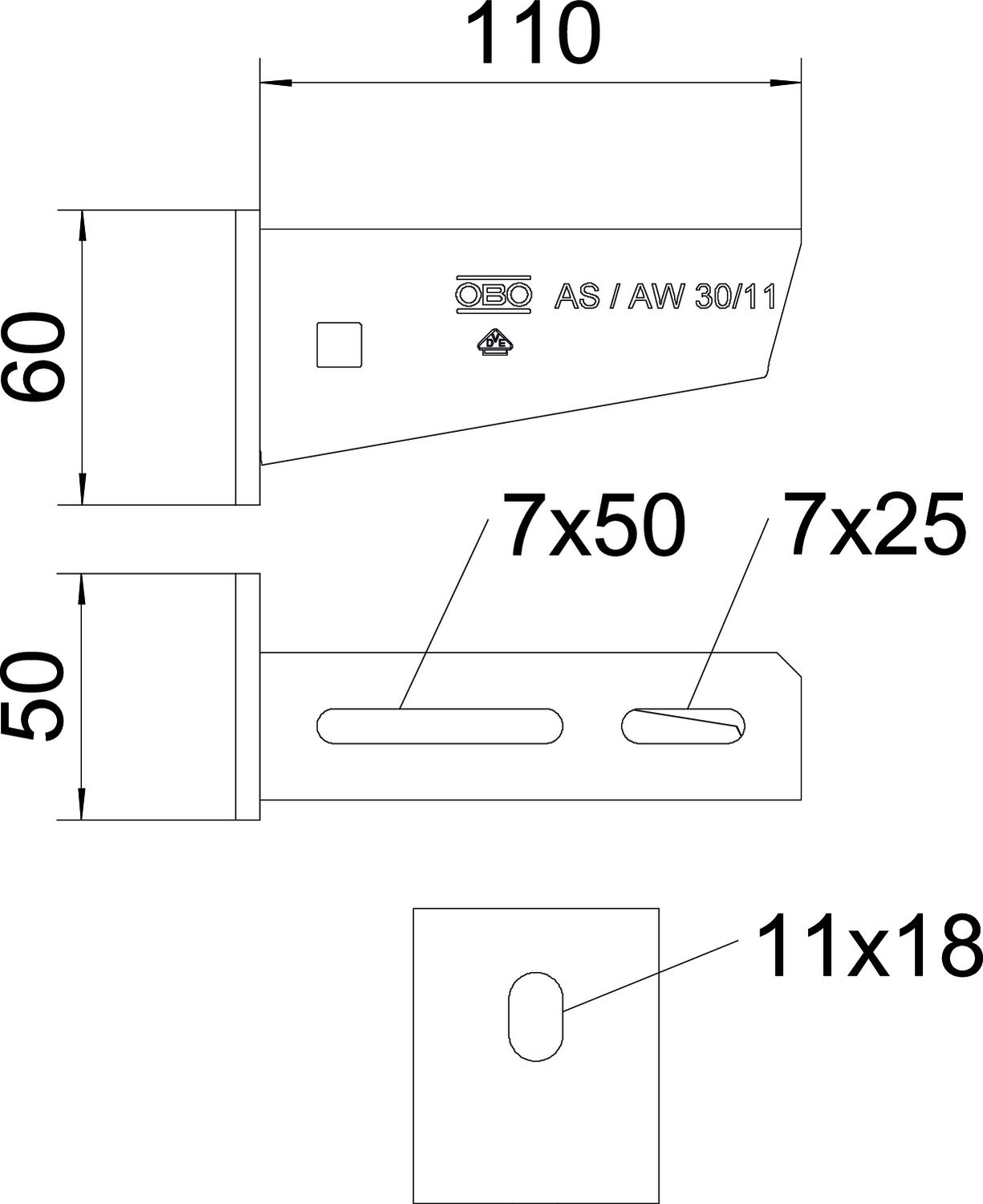

Les consoles d'une largeur comprise entre 110 et 160 mm sont munies d'un trou de fixation de 11 x 18 mm, alors que les consoles de 210 à 610 mm de large comportent un trou de fixation de 13 x 20 mm. Pour le montage des consoles d'une largeur inférieure à 400 mm sur des montants en U, il convient d'utiliser, en fonction du profilé, un boulon TRCC ou une vis à tête hexagonale. À partir d'une largeur de 500 mm, la console est fixée à travers les deux longerons du montant en U à l'aide de vis à têtes hexagonales. Il est bien sûr nécessaire d'utiliser l'entretoise adaptée, en fonction du profilé. Le revêtement de surface est réalisé à l'aide d'un procédé de trempe unique et doté de couches de zinc de très grande épaisseur.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Couleur zinc Diamètre du trou 13 mm Dimension B610mm F en kN 3 kN Maintien en fonction non Matériau Acier Modèle Console murale et sur montant Surface galvanisé à chaud 85 µm Zone d’angle max. 90 mm Zone d’angle min. 90 mm Dimensions
Cote A 50 mm Cote B 610 mm Dimension H 100 mm Hauteur 100 mm Largeur 610 mm Longueur 50 mm Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,9961 kg CO₂e Date de détermination valeur CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) Pièce Declared Unit Quantity (LCA) 1 Empreinte CO2 (GWP) du berceau à la porte 3,9961 kg CO2e / 1 Pièce Caractéristiques techniques

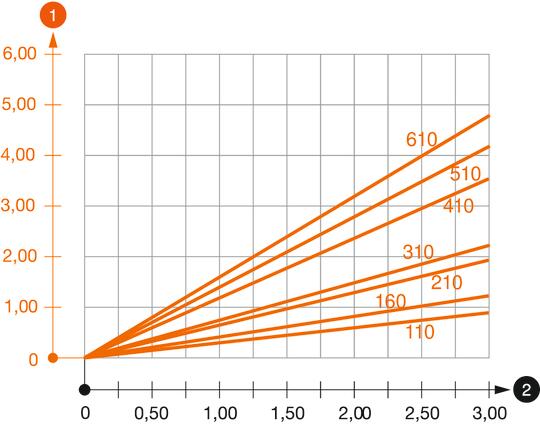

Diagramme de charge de la console AW 30
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
