Ion Wallbox OBO : la solution tout en un
Aperçu des détails techniques
Notre Ion Wallbox OBO vous offre d’innombrables options intelligentes vous permettant de charger votre véhicule électrique de façon efficace et innovante. Vous disposez notamment de deux options pour une charge optimisée pour le photovoltaïque. L’électricité solaire produite par votre installation photovoltaïque est utilisée pour recharger votre véhicule. Les modèles Ion Protect OBO disposent en outre d’une protection contre les surtensions intégrée. Enfin, la Ion Wallbox vous offre différentes possibilités pour protéger la liaison RS-485 entre la commande externe et la Wallbox.
Découvrez les caractéristiques des différents modèles de Wallbox en détail et imaginez les nombreuses possibilités qui s’offrent à vous pour profiter au mieux de votre Ion Wallbox.
Recharge durable et efficace des véhicules électriques
Technologie sophistiquée, montage simple et sécurité sur mesure : avec la Ion Wallbox, vous disposez de deux possibilités pour une recharge optimisée pour le photovoltaïque.
Recharge statique par excédent photovoltaïque
Le processus de charge de ce modèle de Ion Wallbox OBO est commandé par une unité externe qui envoie un signal d’autorisation dès qu’un excédent photovoltaïque prédéfini est atteint. Exemple d’unités :
- Onduleur photovoltaïque
- Récepteur de télécommande centralisée
- Minuterie, interrupteur à clé/serrure à combinaison/module RFID
- Technologie Smart Home
En cas d’excédent d’électricité photovoltaïque, le processus de charge s’enclenche automatiquement. Si l’énergie photovoltaïque est insuffisante, le processus de charge est automatiquement interrompu. Si nécessaire, il est possible à tout moment, via un interrupteur externe branché en série (par exemple IP 44 en saillie), de passer à un processus de charge indépendant du statut photovoltaïque.

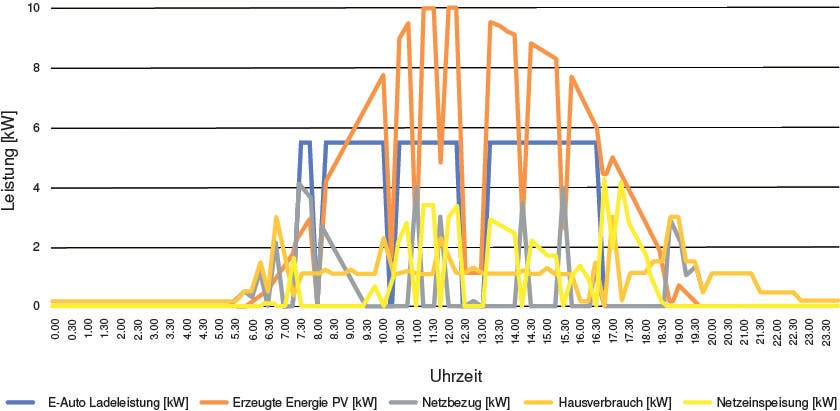

Exemple avec une installation solaire de 10 kW CA (jour d’été)
| Véhicule en charge | 44 | kWh |
| Part photovoltaïque pure : | 36,025 | kWh |
| Autosuffisance | 81,87 | Pourcentage |
| Durée de la charge | 9,25 | H |
| Puissance de charge | 5,5 | kW |
Avantages de la recharge statique par excédent photovoltaïque
- Augmentation de l’autosuffisance de 10 à 15 %
- Coûts de réalisation rentables
- Installation ultérieure rapide et facile
- Compatibilité avec différents onduleurs/compteurs intelligents garantie

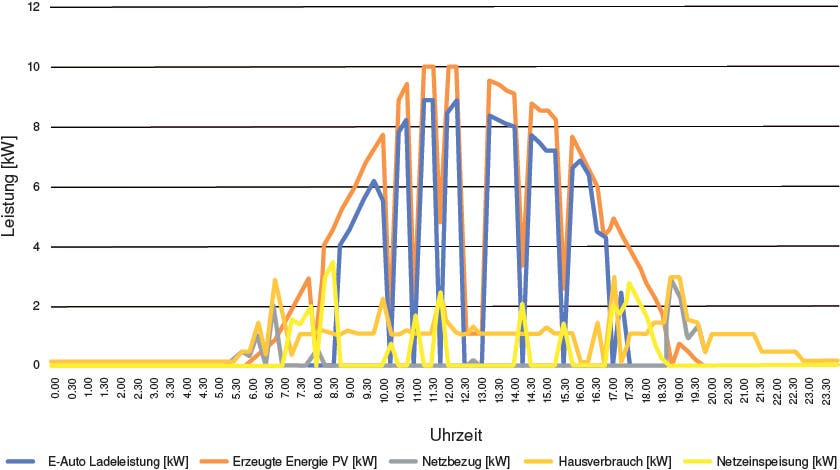

Recharge dynamique par excédent photovoltaïque

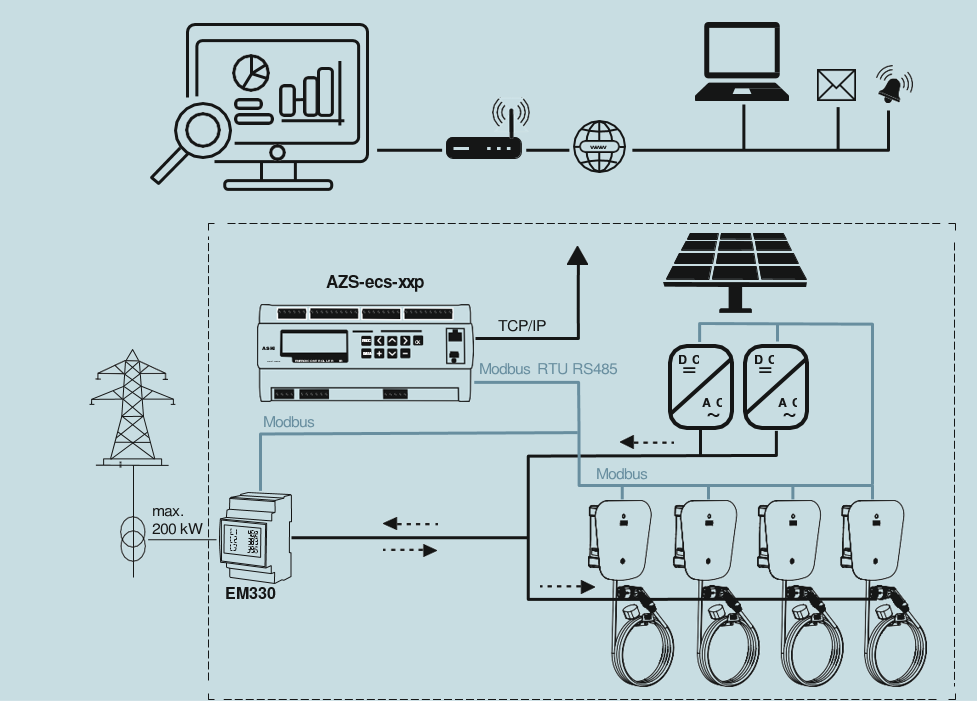

La Ion Wallbox peut être commandée de manière dynamique directement via des contrôleurs Modbus RTU 485 externes. Cela permet notamment de contrôler les fonctions suivantes :
- Recharge par excédent photovoltaïque
- Gestion de charge dynamique
- Authentification numérique via le web ou une application
| Véhicule en charge | 44 | kWh |
| Part photovoltaïque pure | 41,15 | kWh |
| Autosuffisance | 93,52 | Pourcentage |
| Durée de la charge | 8,5 | H |
| Puissance de charge | Jusqu’à 9 | kW |
Avantages de la recharge dynamique par excédent photovoltaïque
- Autosuffisance maximale pouvant atteindre plus de 30 %
- Plusieurs programmes de charge disponibles
- Utilisation numérique via la gestion web ou l’application
- Installation ultérieure rapide et facile
- Compatible avec différents dispositifs EMS
En combinaison avec le dispositif EMS en option, le processus de charge s’active automatiquement en cas d’excédent d’électricité photovoltaïque et peut être optimisé. En cas d’énergie photovoltaïque insuffisante, la charge est automatiquement réduite et interrompue. La programmation et le réglage des temps de charge peuvent être adaptés à tous les besoins.
La protection contre les surtensions est déjà intégrée : il s’agit de la Wallbox Version Ion Protect
La norme VDE 0100-443 exige la présence d’une protection contre les surtensions. Si le bâtiment n’en est pas équipé, il faut installer au moins un dispositif SPD de type 2 au point d’alimentation de l’installation lors de la mise en place d’un nouveau circuit électrique pour un dispositif de recharge. Pour les longueurs de câble supérieures à dix mètres, il est recommandé d’installer une protection supplémentaire contre les surtensions au niveau du dispositif de recharge afin de protéger celui-ci ainsi que le véhicule électrique. La protection contre les surtensions s’applique également au raccordement de la ligne de données entre la Wallbox et, par exemple, l’installation photovoltaïque, ainsi qu’entre la Wallbox et le véhicule électrique.
La Ion Wallbox répond aisément à toutes ces exigences : en effet, la Wallbox Version Ion Protect intègre déjà une protection normative complète contre les surtensions. Une exclusivité OBO.
Pour la protection de l’alimentation électrique : parasurtenseur type 2+3 compact
- Protection contre les surtensions dans les tableaux secondaires conformément à la norme VDE 0100-443 (CEI 60364-4-44)
- Capacité d’écoulement jusqu’à 60 kA (8/20) au total
- Solution 3+1 intégrée pour systèmes de réseaux TN et TT sur une largeur modulaire de 45 mm
- Varistance haute performance
- Avec dispositif de coupure thermodynamique et affichage des fonctions
Protection de la liaison RS-485
Deux possibilités existent pour la protection de la liaison RS-485 entre la commande externe et la Wallbox (Modbus RTU) :
Protection série, 2 pôles, modèle 12 V
barrière anti-foudre avec fonction test, modèle 12 V
- Courant de charge nominal 10 A
- Appareil de protection pour système multifilaires
- Mise à la terre directe du blindage et avec bornes sans vis
- Encombrement réduit avec une largeur de 8,7 mm
- Circuit de protection vérifiable avec Life Control
- Largeur de bande élevée jusqu’à 100 MHz
Protection série, 2 pôles, modèle 5 V
barrière anti-foudre avec fonction test, modèle 5 V
- Courant de charge nominal 0,58 A
- Appareil de protection pour système multifilaires
- Mise à la terre directe du blindage et avec bornes sans vis
- Encombrement réduit avec une largeur de 8,7 mm
- Circuit de protection vérifiable avec Life Control
- Plage de fréquence élevée 0–100 MHz
Aperçu des modèles et équipement
| Composant | 6570020 | 6570022 | 6570024 | 6570026 | |
Ion Wallbox Basic | Ion Wallbox Key | Ion Wallbox Basic Protect | Ion Wallbox Key Protect | ||
| 1 | Panneau avant | ||||
| 2 | LED d’état Wallbox | ||||
| 3 | Parafoudre LED d’état | X | X | ||
| 4 | Interrupteur marche/arrêt sans autorisation | X | X | ||
Interrupteur marche/arrêt avec autorisation (interrupteur à clé) | X | X | |||
| 5 | Prise de charge type 2 | ||||
| 6 | Support mural pour câble de charge | ||||
| 7 | Câble de charge 5 m | ||||
| 8 | Entrée de câble pour ligne d’alimentation | ||||
| 9 | Plaque signalétique Ion Wallbox avec QR code | ||||
| 10 | Contrôleur de charge Mode 3 | ||||
| 11 | Fusible 1 A 250 V CA 5x20 | ||||
| 12 | Parafoudre Technique énergétique V10 Compact | X | X | ||
| 13 | Protection de l’installation | ||||
| 14 | Surveillance du courant de défaut CC | ||||
| 15 | Bornes de raccordement | ||||
| 16 | Parafoudre Transmission des données MDP 5 V | X | X | ||
| 17 | Parafoudre Transmission des données MDP 12 V | X | X |
