La protection contre la foudre et contre les surtensions joue un rôle important pour le fonctionnement sûr d’une installation photovoltaïque, mais aussi la protection préventive contre les incendies.
Pour les installations PV, des prescriptions spécifiques s’appliquent en matière de protection contre le feu :
la propagation d’un incendie dans la zone des parois coupe-feu doit être empêchée, aussi bien à l’intérieur qu’à l’extérieur du bâtiment. Pour l’extérieur, les codes du bâtiment locaux imposent, en outre, que les lignes électriques inflammables ne traversent pas de parois coupe-feu sans mesures de protection contre les incendies. Cela s’applique naturellement aussi aux conduites PV.
Le risque est trop grand que, en cas d’incendie, elles propagent le feu à la toiture attenante et chevauchent ainsi des sections coupe-feu.
Conduits en acier inoxydable et enrubannages coupe-feu
Néanmoins, il se peut que le passage de conduites électriques inflammables à travers des murs coupe-feu soit absolument nécessaire.
Dans de tels cas, il est essentiel que les lignes électriques soient protégées. Le Ministère fédéral de l’Intérieur, de la Construction et de la Patrie (BMI) et le Groupe de travail pour l’ingénierie mécanique et électrique des administrations publiques et municipales (AMEV) ont défini deux solutions possibles dans la recommandation N° 159 « EltAnlagen 2020 » :

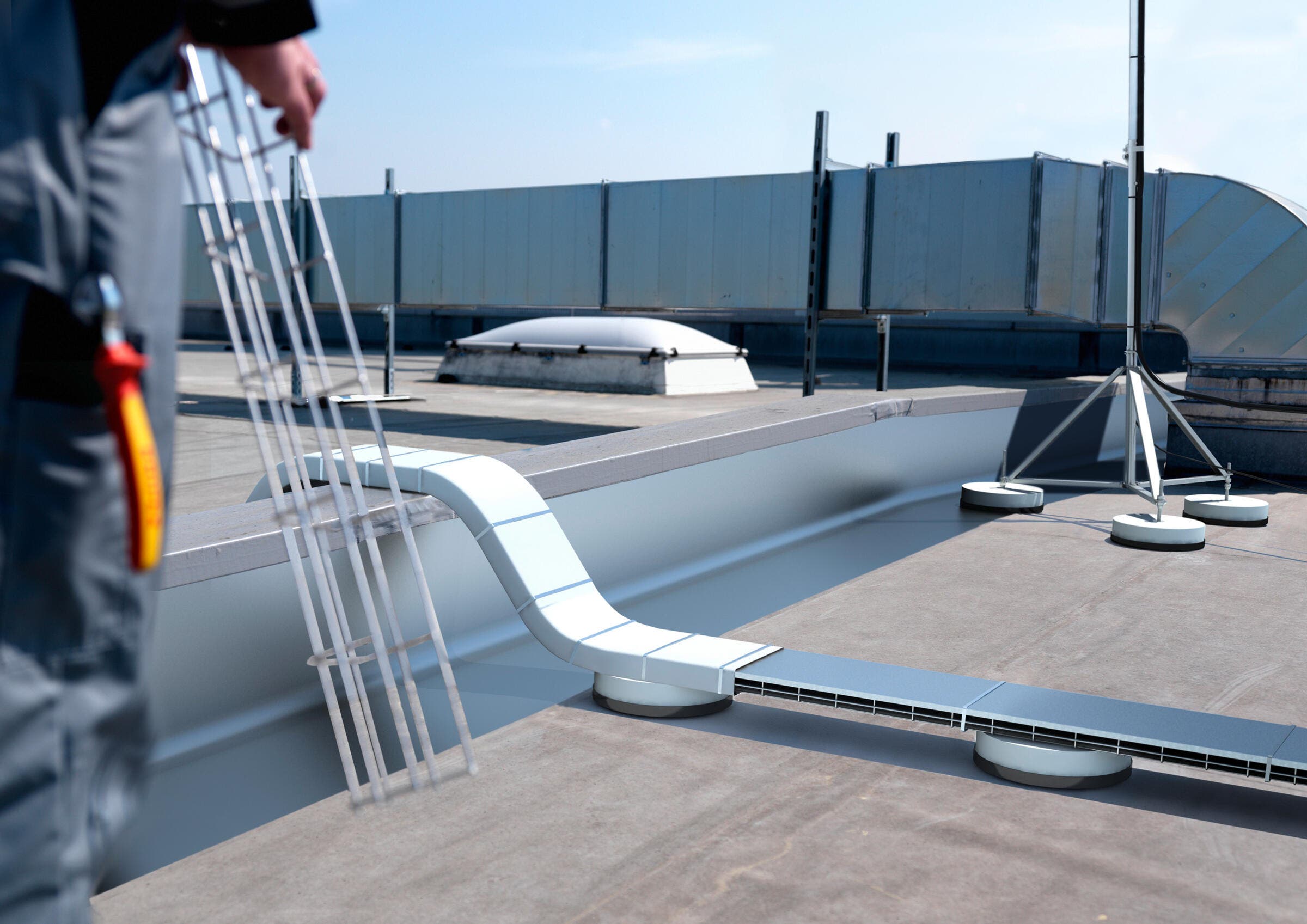

les lignes PV peuvent être posées dans des conduits en acier inoxydable solides et indéformables, comme le modèle OBO PYROLINE® PLMR, ou les faisceaux de câbles peuvent être enveloppés d’enrubannage coupe-feu résistant aux intempéries, comme le PYROWRAP® Wet FSB-WB.
L’efficacité des deux systèmes est décrite et confirmée dans leurs propres rapports d’expertise. Les deux solutions contiennent des matériaux de construction formant une couche isolante, qui moussent en cas d’incendie et empêchent ainsi une propagation du feu par les lignes PV.
Installation de câbles résistante au feu dans des voies d’évacuation et de secours
Dans certains cas, les câbles conducteurs de courant continu de l’installation PV doivent traverser le bâtiment jusqu’à l’onduleur.
Si les installations se trouvent dans des voies d’évacuation et de secours, les câbles PV-CC doivent être encapsulés. Les conduits coupe-feu comme la PYROLINE® SUN PV d’OBO conviennent à cet effet. Leur surface non conductrice assure également une protection contre les tensions de contact dangereuses en cas d’incendie. Elles répondent aux exigences imposées aux conduits I conformément à la norme DIN 4102 partie 11 pour l’installation de câbles dans des voies d’évacuation et de secours, et se conforment aux exigences de la règle d’application VDE-AR-E 2100-712.
