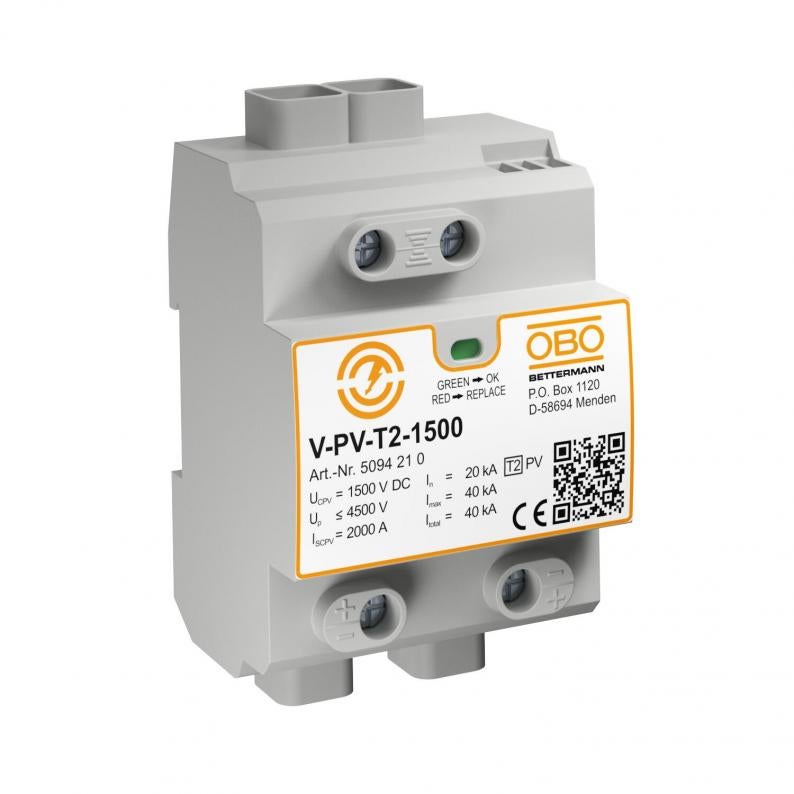

Bloc complet PV 1500 V DC

Type V-PV-T2-1500

Réf. article 5094210

EAN 4012196603695

Fiche technique (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

Unité de vente minimale : 1 Pièce

Pièce

Description

Parasurtenseur de type 2 pour les installations photovoltaïques.

• Protection contre les surtensions selon la norme IEC 60364-7-712 (VDE 0100-712)
• Capacité d'écoulement de 20 kA par pôle et jusqu’à 40 kA (8/20)
• Commutation en Y résistant aux défauts avec affichage de l’état
• la version FS possède un contact inverseur libre de potentiel pour la signalisation à distance

Application : Parafoudre pour installations photovoltaïques.

Données techniques

Dimensions

Longueur	65,5 mm
Largeur	71,2 mm
Hauteur	120 mm

Caractéristiques techniques

Type du réseau	DC
Coupe-feu	non
Signalisation sur l'appareil	optique
Indice de protection	IP20
Modèle testé antidéflagrant	non
Classe d'essais type 1	non
Report d'alarme	non
Classe d'essais type 2	oui
classe d'essais type 3	non
Max. Tension PV	1500 V
fusible de puissance intégré	non
Tension max. permanente CC	1500 V
Courant de décharge nominal (8/20)	20 kA
Modèle	autres
Type de montage	Rail DIN 35 mm
Modèle	Configuration en Y
Type de réseau CC	oui
Type de réseau IT	non
Type de réseau TN	non
Type de réseau TN-C	non
Type de réseau TN-C-S	non
Type de réseau TN-S	non
Type de réseau TT	non
Autre type de réseau	non
Conformité ROHS	oui
Courant de charge nominal (borne d’entrée / de sortie)	50 A
Température de service min.	-40 °C
Température de service max.	80 °C
SPD selon CEI 61643-1	classe II
Type selon EN 61643-11	Type 2
ZPF	1→2
Courant de décharge maximal (8/20 μs)	40 kA
Temps de réponse	<25 ns
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C
Dimension	1500V DC
Couleur	gris
Série de produit	PV-ÜSS

Possibilités de raccordement

Section de conducteur flexible (à fils de faible diamètre) min.	2,5 mm²
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²
Courant de décharge maximal (8/20 µs) [total]	40 kA
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²

Données environnementales

Emballage intégralement composé de carton recyclé	oui
Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,2054 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,2054 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
