Boîte de dérivation X 02
Type X02 LGR
Réf. article 2005004
EAN 4012196577378
Réf. article / Type
Dimension intérieure
Couleur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

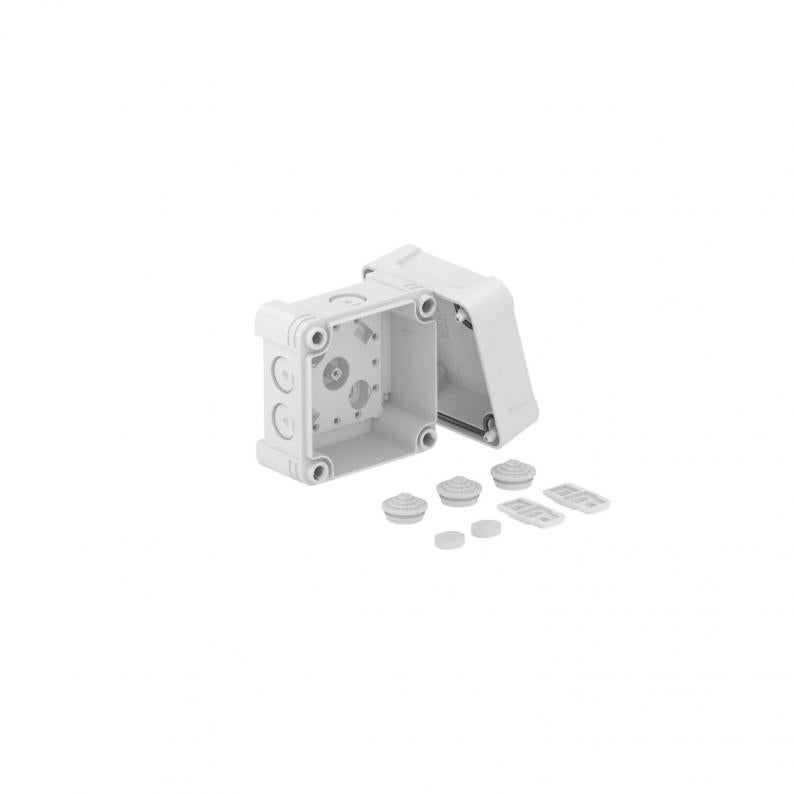

Boîtier de dérivation pour le raccordement de câbles et conduits en intérieur et en extérieurs protégés Forme carrée avec entrées défonçables. Convient pour le montage au mur / au plafond avec possibilité de fixation extérieure, de fixation intérieure ou de montage sur les dômes d’angle. Particulièrement résistant aux chocs avec IK09 Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistant aux UV.
Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529
Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529
Données techniques

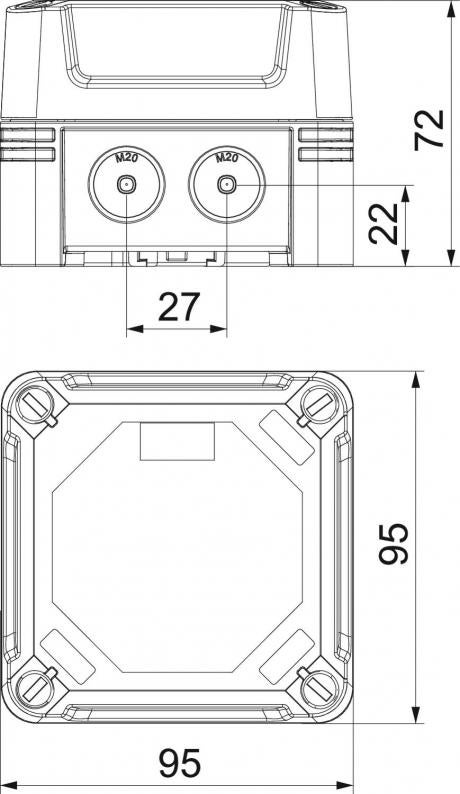

Dimensions
| Longueur | 95 mm |
|---|---|
| Largeur | 95 mm |
| Hauteur | 72 mm |
| Dimension intérieure | 85x85x57 mm |
Caractéristiques techniques
| Anti-chocs | oui |
|---|---|
| Sans halogène | oui |
| Renforcé par fibres de verre | oui |
| Nombre d'entrées | 7 |
| Entrée par l'arrière | non |
| Couvercle transparent | non |
| Indice de protection | IP67 |
| Tension nominale | 750 V |
| Emboîtable | oui |
| Avec couvercle | oui |
| Fixation avec rattrapage d'aplomb | oui |
| Type d'entrée | Membrane graduelle à découper |
| Tension d'isolation de mesure Ui | 750 V |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Prédécoupe |
| Avec blindage | non |
| Résistant aux intempéries | oui |
| Indice de protection code IK | IK09 |
| Max. Section du conducteur | 2,5 mm² |
| Section nominale min. | 1 mm² |
| Section nominale max. | 2,5 mm² |
| forme | carré |
| Équipement | sans |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | oui |
| Type de montage | Montage au mur/plafond |
| Plage de températures d’utilisation min. | -25 °C |
| Plage de températures d’utilisation max. | 65 °C |
| Résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | 95x95x72 |
| Matériau | Polycarbonate |
| Couleur | gris clair; RAL 7035 |
| Série de produit | série X |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,7286 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,7286 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Certificats (1)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Dimension intérieure
Nombre d'entrées
Indice de protection
Couleur
Réf. article
X02 LGR
85x85x57
7
IP67
gris clair; RAL 7035
2005004
X02 LGR-TR
85x85x57
7
IP67
gris / transparent
2005054
X02 SW
85x85x57
7
IP67
noir graphite ; RAL 9011
2005114
X02 SW-RO
85x85x57
7
IP67
noir / rouge
2005144
