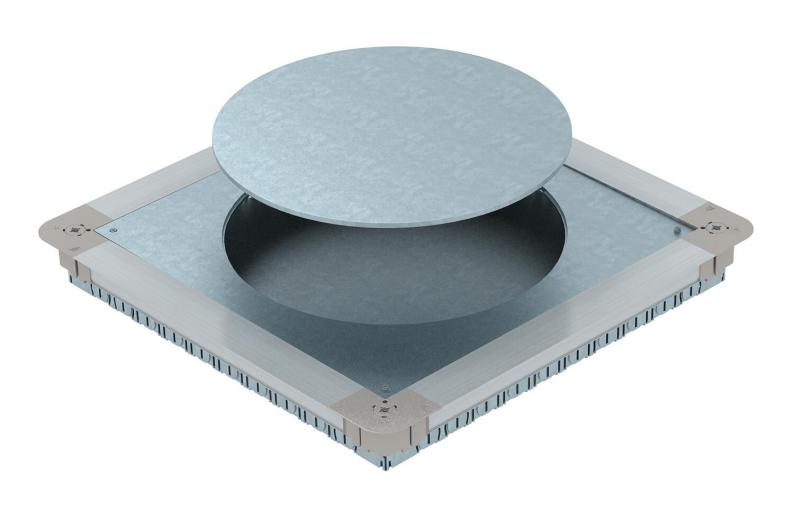

Boîte de tirage sous chape UGD350-3 pour GESR9/55
Type UGD55 350-3R9R
Réf. article 7410064
EAN 4012195678779
Réf. article / Type
7410064 / UGD55 350-3R9R
Hauteur de chape min.
55 mm
Hauteur de chape max.
80 mm
Exécution du couvercle
rond
Ouverture de montage pour unité de montage
rond
Dimension nominale pour boîtier d'appareillages
R9
Dimension nominale
350 mm
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîtier d'appareillage sous chape avec couvercle de montage et plaque pleine, avec parois latérales en tôle d'acier. Pour le montage d'un support d'encastrement carré GES9 55 dans des hauteurs de chape à partir de 55 mm. Possibilité d'ajustement continu à la hauteur de la chape de même que la chape peut être coulée de manière affleurante à l'arête de retrait de la chape. Avec ouvertures d'entrée de tubes sur chaque côté 7 x M20, 3 x M25, 4 x M32. Taille de tubes utile pour la hauteur de 55 mm : M20.
Données techniques
Dimensions
| Longueur | 467 mm |
|---|---|
| Largeur | 467 mm |
| Hauteur | 55 mm |
| Cote A | 467 mm |
| Cote B | 467 mm |
| Dimension h | 55 mm |
| Cote d Ø | 305 mm |
Caractéristiques techniques
| Hauteur de chape min. | 55 mm |
|---|---|
| Hauteur de chape max. | 80 mm |
| Exécution du couvercle | rond |
| Plage de réglage min. | 55 mm |
| Plage de réglage max. | 80 mm |
| Compatible avec le conduit noyé dans la chape | non |
| Compatible avec le conduit fermé affleurant avec la chape | non |
| Largeur de goulotte min. | 190 mm |
| Largeur de goulotte max. | 350 mm |
| Ouverture de montage pour réservoir en saillie | non |
| Possibilité d'installation du joint | non |
| Découplable | non |
| Tôle de fond | oui |
| Convient pour goulotte noyée | non |
| Entretien du sol | sécher |
| à encastrer affleurant avec le sol | oui |
| Ouverture de montage pour unité de montage | rond |
| Possibilité de démontage | pour le montage d'appareillages |
| pour raccord de tuyau | oui |
| Dimension nominale pour boîtier d'appareillages | R9 |
| Dimension nominale | 350 mm |
| Conformité ROHS | sauf |
| Dimension | 467x467x55 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Série de produit | Système de conduits EÜK |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 41,1371 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 41,1371 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
GES9 55U V 7011
7405037
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
GES9 55U V 9011
7405039
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
GESR9 55U V 7011
7405047
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
GESR9 55U V 9011
7405049
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7405037
Boîtier de sol carré pour hauteur de chape de 55 mmType
GES9 55U V 7011
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7405039
Boîtier de sol carré pour hauteur de chape de 55 mmType
GES9 55U V 9011
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7405047
Boîtier de sol rond pour hauteur de chape de 55 mmType
GESR9 55U V 7011
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
