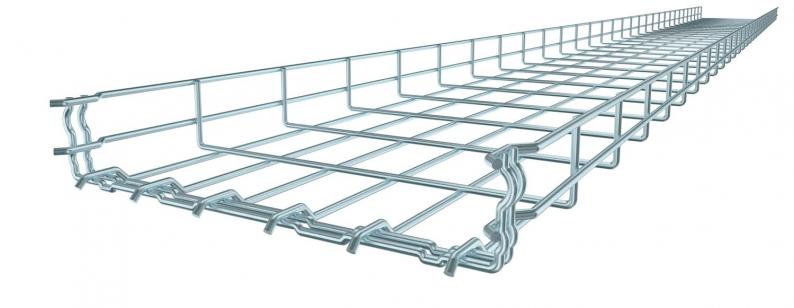

Chemin de câbles en treillis GR-Magic® 55 G
Unité de vente minimale : 3 m
m
Description
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Des indications précises relatives à la classification UL figurent dans l'homologation correspondante.
Aucun raccord supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm (exception : GRM 55/50 = 20 x 100 mm).
Testé pour l'intégrité fonctionnelle selon DIN 4102 partie 12 (type: GRM 55 200 4,8 G, GRM 55 300 G, GRM 55 400 G, conception de l'installation et paramètres selon le certificat de test valide).
Testé pour une installation coupe-feu au-dessus de faux-plafonds (type: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, exposition au feu 30 minutes, conception de l'installation et paramètres selon les rapports de protection incendie).
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 55 mm |
| Cote B | 100 mm |
| Dimension H | 58 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 40 cm² |
| Acier inoxydable, teint | non |
| Section utile | 4000 mm² |
| Séparateur (plaquette) intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en U |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 55x100x3000 |
| Surface | galvanisé |
| Matériau | Acier |
| Couleur | zinc |
| Protection contre l'incendie | Sécurité de fonctionnement structure porteuse spécifique aux câbles, Utilisation plafonds coupe-feu |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série GRM |
Charges
| Distance entre supports 1,0m | 0,35 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,2 kN/m |
| Distance entre supports 2,0m | 0,1 kN/m |
| Distance entre supports 2,5m | 0,1 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,3562 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 1,3562 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
