Chemin de câbles longue portée WKSG 160 FS
Type WKSG 163 FS
|Réf. article 6098505
|EAN 4012196812059
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 6 m
6m
m
Description

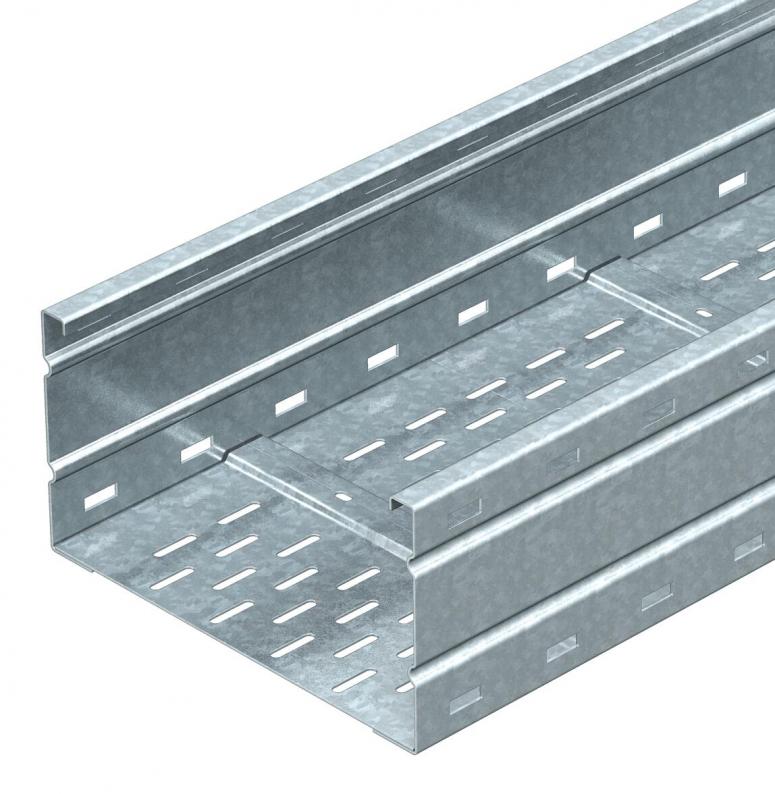

Système de chemins de câbles longue portée, perforé, d'une hauteur d'aile de 160 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Les éclisses droites WRV 160 doivent être commandées séparément en quantités nécessaires.
Données techniques
Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 160 mm |
| Cote L | 6000 mm |
| Cote B | 300 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | oui |
| Section utile | 455 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 2 mm |
| Perforation de montage dans le fond | oui |
| Section utile | 45500 mm² |
| Dimensions | 160 x 300 |
| Conformité ROHS | oui |
| Dimension | 160x300x6000 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Atténuation magnétique du blindage avec couvercle | 50 dB |
| Atténuation magnétique du blindage sans couvercle | 20 dB |
| Longueur utile | 6000 mm |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série WKSG |
Charges
| Distance entre supports 3,0m | 2,9 kN/m |
|---|---|
| Distance entre supports 3,5m | 2,59 kN/m |
| Distance entre support 4,0m | 2,3 kN/m |
| Distance entre supports 4,5m | 2,04 kN/m |
| Distance entre support 5,0m | 1,8 kN/m |
| Distance par rapport au support 6,0m | 1,4 kN/m |
| Distance par rapport au support 7,0m | 1 kN/m |
| Distance par rapport au support 8,0m | 0,7 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 23,0225 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 23,0225 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
WRWV 160 I FS
6227902
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
WRWV 160 A FS
6227856
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 6227430
Couvercle avec verrou tournant FSType
WDRL 1116 30 FS
Unité de vente minimale : 3 m
3m
m
Réf. article 6227832
Raccord coudé 160 FSType
WRWVK 160 FS
Unité de vente minimale : 2 Pièce
2Pièce
Pièce
