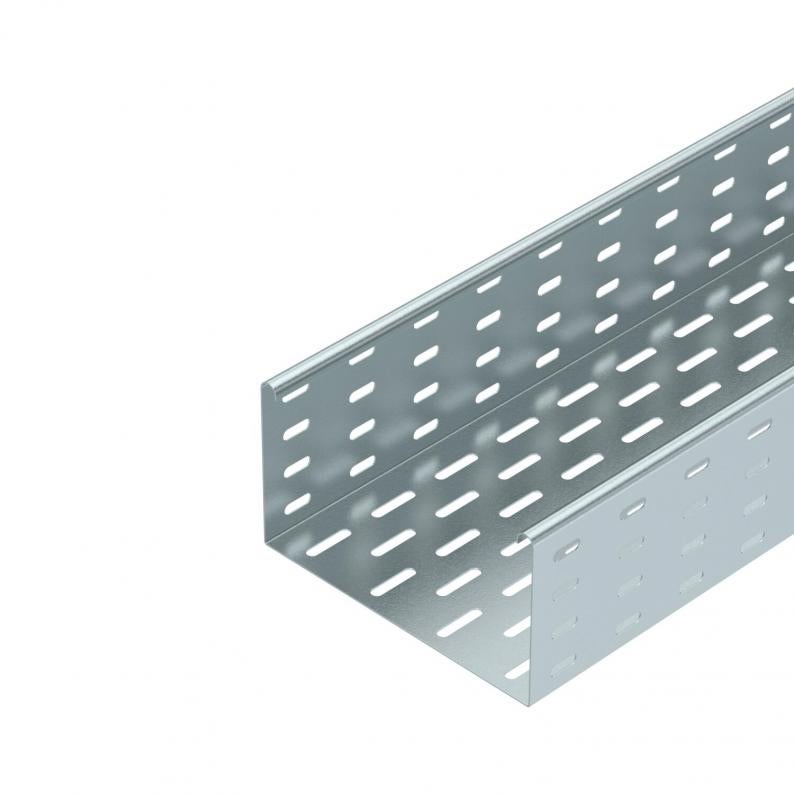

Chemin de câbles MKS 110 FT
Type MKS 110 FT
|Réf. article 6060609
|EAN 4012196392292
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
MKS 110 = Système de chemins de câbles mi-lourd d'une hauteur d'aile de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Ce chemin de câbles est fixé sur la console à l'aide de vis à tête bombée FRS M6 x 12.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 110 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 110 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 11000 mm² |
| Avec couvercle | non |
| Conformité ROHS | oui |
| Dimension | 110x100x3000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série MKS |
Charges
| Distance entre supports 1,5m | 1,85 kN/m |
|---|---|
| Distance entre supports 2,0m | 1,3 kN/m |
| Distance entre supports 2,5m | 0,75 kN/m |
| Distance entre supports 3,0m | 0,6 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 6,2228 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 6,2228 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6067913
Raccord droit/ coudé 110 FTType
RLVL 110 FT
Unité de vente minimale : 10 Pièce
10Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (5)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf. article
MKS 110 FT
3000
100
non
1
galvanisé à chaud par trempage
Acier
6060609
MKS 120 FT
3000
200
non
1
galvanisé à chaud par trempage
Acier
6060625
MKS 130 FT
3000
300
non
1
galvanisé à chaud par trempage
Acier
6060641
MKS 140 FT
3000
400
non
1
galvanisé à chaud par trempage
Acier
6060676
Largeur
MKS 110 FT
Réf. article
6060609
Longueur
3000
Largeur
100
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé à chaud par trempage
Matériau
Acier
MKS 120 FT
Réf. article
6060625
Longueur
3000
Largeur
200
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé à chaud par trempage
Matériau
Acier
MKS 130 FT
Réf. article
6060641
Longueur
3000
Largeur
300
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé à chaud par trempage
Matériau
Acier
MKS 140 FT
Réf. article
6060676
Longueur
3000
Largeur
400
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé à chaud par trempage
Matériau
Acier
