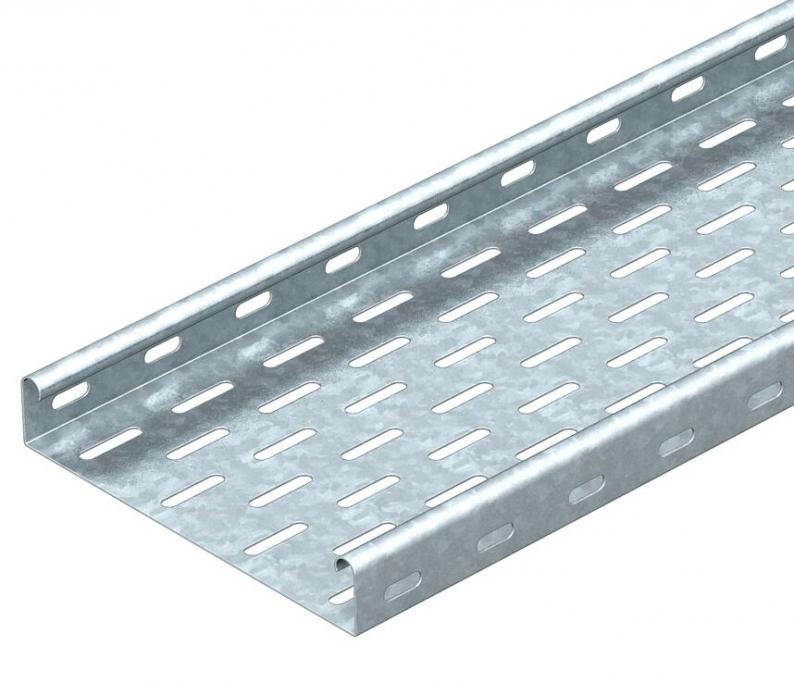

Chemin de câbles MKS 35 FS
Type MKS 320 FS
Réf. article 6053599
EAN 4012196059539
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
MKS 35 = système de chemins de câbles mi-lourd, avec une hauteur d'aile de 35 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Données techniques

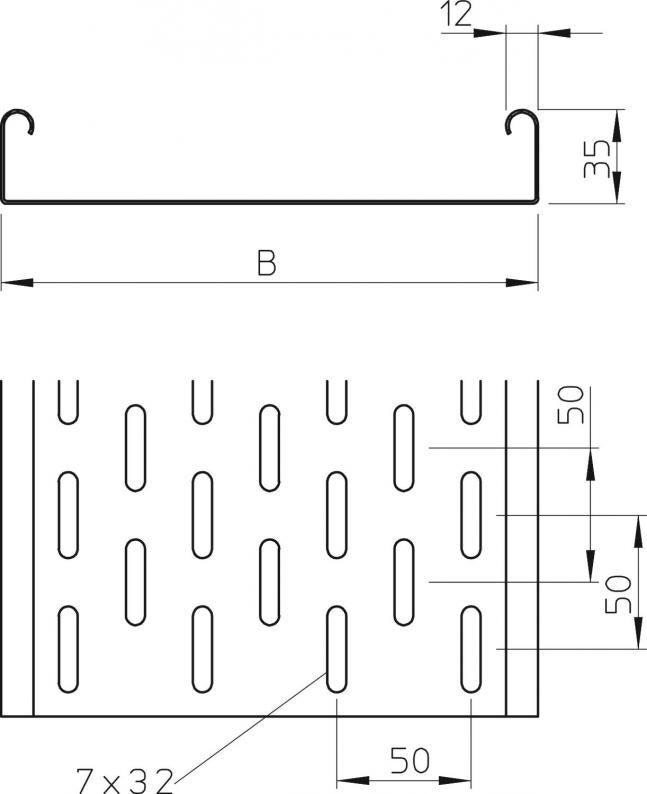

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 35 mm |
| Cote B | 200 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Section utile | 68 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Section utile | 6800 mm² |
| Avec couvercle | non |
| Dimensions | 35 x 200 |
| Conformité ROHS | oui |
| Dimension | 35x200x3000 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série MKS |
Charges
| Distance entre supports 1,0m | 1,1 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,5 kN/m |
| Distance entre supports 2,0m | 0,3 kN/m |
| Distance entre supports 2,5m | 0,3 kN/m |
| Distance entre supports 3,0m | 0,2 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 5,3313 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 5,3313 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (5)
Certificats (1)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf. article
MKS 310 FS
3000
100
non
1
galvanisé par bande
Acier
6053548
MKS 320 FS
3000
200
non
1
galvanisé par bande
Acier
6053599
MKS 330 FS
3000
300
non
1
galvanisé par bande
Acier
6053637
Largeur
MKS 310 FS
Réf. article
6053548
Longueur
3000
Largeur
100
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
MKS 320 FS
Réf. article
6053599
Longueur
3000
Largeur
200
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
MKS 330 FS
Réf. article
6053637
Longueur
3000
Largeur
300
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
