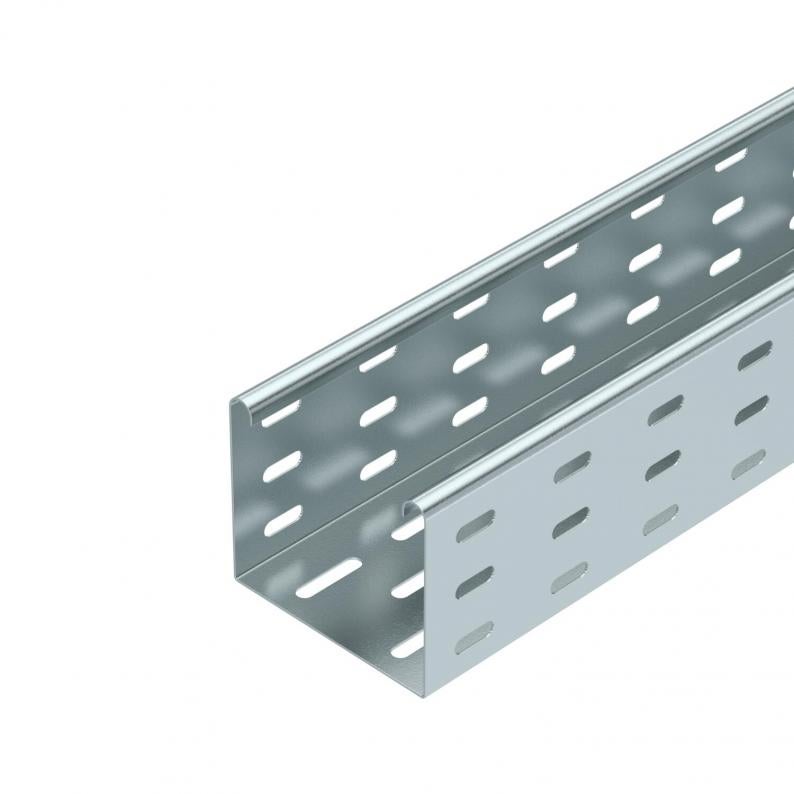

Chemin de câbles MKS 85 FS
Type MKS 810 FS
Réf. article 6057101
EAN 4012196060733
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
MKS 85 = système de chemins de câbles mi-lourd, avec une hauteur d'aile de 85 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Données techniques

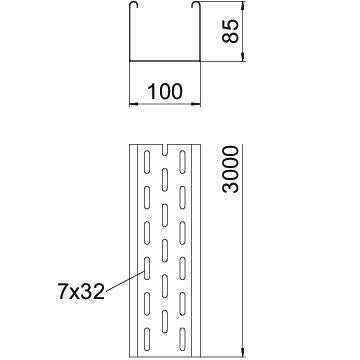

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 85 mm |
| Cote B | 100 mm |
| Dimension W | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 83 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 8300 mm² |
| Avec couvercle | non |
| Dimensions | 85 x 100 |
| Conformité ROHS | oui |
| Dimension | 85x100x3000 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série MKS |
Charges
| Distance entre supports 1,5m | 1,75 kN/m |
|---|---|
| Distance entre supports 1,75m | 1,4 kN/m |
| Distance entre supports 2,0m | 1,1 kN/m |
| Distance entre supports 2,5m | 0,5 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Contrôle à partir de la largeur 300 mm avec couvre-joint SSLB
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 5,6826 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 5,6826 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6067123
Raccord droit/coudé FSType
RLVL 85 FS
Unité de vente minimale : 10 Pièce
10Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (5)
Certificats (1)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf. article
MKS 810 FS
3000
100
non
1
galvanisé par bande
Acier
6057101
MKS 820 FS
3000
200
non
1
galvanisé par bande
Acier
6057209

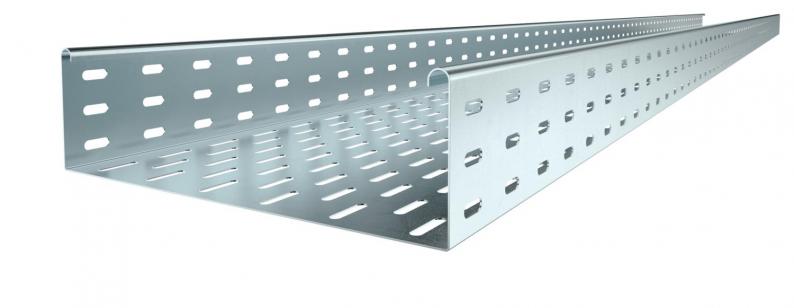

MKS 830 FS
3000
300
non
1
galvanisé par bande
Acier
6057306
MKS 840 FS
3000
400
non
1
galvanisé par bande
Acier
6057403
MKS 850 FS
3000
500
non
1
galvanisé par bande
Acier
6057500
MKS 860 FS
3000
600
non
1
galvanisé par bande
Acier
6057535
Largeur
MKS 810 FS
Réf. article
6057101
Longueur
3000
Largeur
100
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
MKS 820 FS
Réf. article
6057209
Longueur
3000
Largeur
200
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
MKS 830 FS
Réf. article
6057306
Longueur
3000
Largeur
300
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
MKS 840 FS
Réf. article
6057403
Longueur
3000
Largeur
400
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
MKS 850 FS
Réf. article
6057500
Longueur
3000
Largeur
500
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
MKS 860 FS
Réf. article
6057535
Longueur
3000
Largeur
600
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
