Chemin de câbles MKS-Magic® 110 non perforé A2

Chemin de câbles MKS-Magic® 110 non perforé A2

Type MKSMU 110 A2
|
Réf. article 6059416
|
EAN 4012195832249
Afficher toutes les variantes
Réf. article / Type
Longueur
Largeur
Hauteur
Épaisseur de tôle

Unité de vente minimale : 3 m

m

Description

Chemin de câbles non perforé avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.

La liaison équipotentielle constante est garantie sans éléments supplémentaires.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Déclaration de conformité UKCA
  • Déclaration environnementale de produits (EPD)
  • Empreinte CO₂ (PCF)

Données techniques

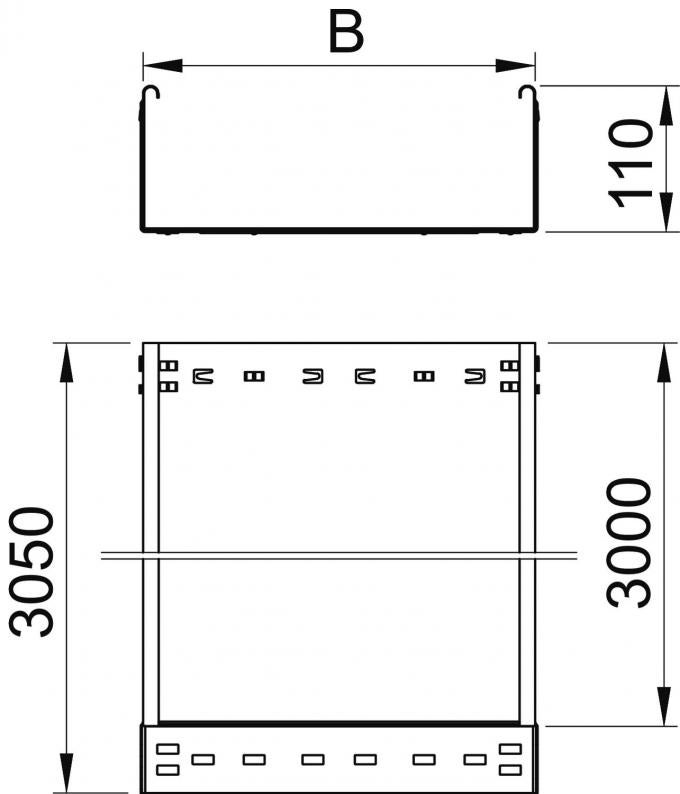

Dimensions

Longueur3050 mm
Largeur100 mm
Hauteur110 mm
Cote B100 mm

Caractéristiques techniques

Maintien en fonctionnon
Perforation latéralenon
Version du connecteurraccord intégré
Modèle longue portéenon
Section utile108 cm²
Acier inoxydable, teintnon
Épaisseur de tôle1 mm
Perforation de montage dans le fondnon
Schéma de perçage NATOnon
Section utile10800 mm²
Avec couverclenon
Conformité ROHSoui
Dimension110x100x3050
Surfacenu, traité
Matériauacier inoxydable 1.4301
Couleuracier inoxydable
Type de test de charge selon CEI 61537Type II
Longueur utile3000 mm
Type de raccord du système de chemin de câbleFixation à déclic
Série de produitSérie MKSM

Charges

Distance entre supports 1,5m1,85 kN/m
Distance entre supports 2,0m1,3 kN/m
Distance entre supports 2,5m0,75 kN/m
Distance entre supports 3,0m0,6 kN/m
Diagramme de charge du chemin de câbles MKSMU 110

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme

Portée en m

Déflexion de l'aile en mm avec kN/m autorisé

Schéma de charge pour le procédé de contrôle

Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm

Courbe de déflexion de l'aile en fonction de l'écartement

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte14,4194 kg CO2e / 1 Mètre
CO₂ Footprint (GWP)14,4194 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitMètre
Declared Unit Quantity1
EPD Verifiedoui
Date d’expiration EPD10.07.2029
Numéro de déclaration EPDEPD-KTO-17.0
Standard EPD / Standard LCA (normes)DIN EN ISO 14025,EN 15804 + A2

Accessoires

Accessoires système

Réf. article 6069134

Kit d'éclissage droit Magic A2
Type
KTSMV 110 A2

Unité de vente minimale : 1 Pièce

Pièce

Réf. article 6036860

Coude à 90° 110 A2
Type
RB 90 110 A2

Unité de vente minimale : 1 Pièce

Pièce

Réf. article 6042345

Dérivation à monter 110 A2
Type
RAA 110 A2

Unité de vente minimale : 1 Pièce

Pièce

Téléchargements

0 sélectionné

Fiche technique (1)
Catalogues et brochures (1)
Déclarations (5)
Certificats (1)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)

Variantes

Largeur
MKSMU 110 A2
Réf. article
6059416
Longueur
3050
Largeur
100
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
nu, traité
Matériau
acier inoxydable 1.4301
Couleur
acier inoxydable
MKSMU 120 A2
Réf. article
6059420
Longueur
3050
Largeur
200
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
nu, traité
Matériau
acier inoxydable 1.4301
Couleur
acier inoxydable
MKSMU 130 A2
Réf. article
6059422
Longueur
3050
Largeur
300
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
nu, traité
Matériau
acier inoxydable 1.4301
Couleur
acier inoxydable
MKSMU 140 A2
Réf. article
6059424
Longueur
3050
Largeur
400
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
nu, traité
Matériau
acier inoxydable 1.4301
Couleur
acier inoxydable
MKSMU 150 A2
Réf. article
6059426
Longueur
3050
Largeur
500
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
nu, traité
Matériau
acier inoxydable 1.4301
Couleur
acier inoxydable
