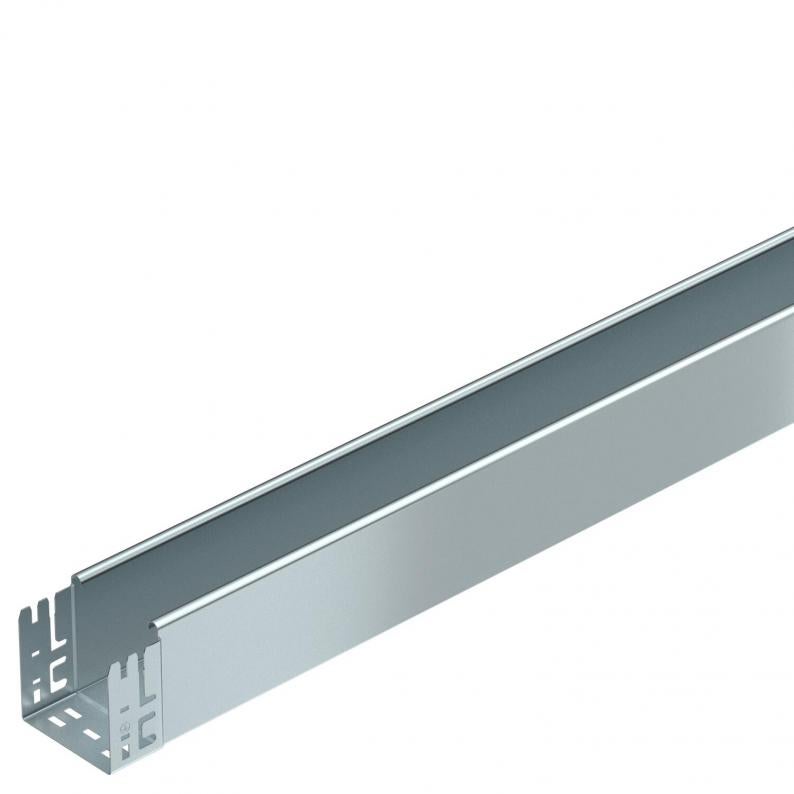

Chemin de câbles MKS-Magic® 110 non perforé FS
Type MKSMU 110 FS
Réf. article 6059382
EAN 4012195832003
Réf. article / Type
Longueur
Largeur
Hauteur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles non perforé avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.
La liaison équipotentielle constante est garantie sans élément supplémentaire.
Données techniques
Dimensions
| Longueur | 3050 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 110 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | non |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 108 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | non |
| Schéma de perçage NATO | non |
| Section utile | 10800 mm² |
| Avec couvercle | non |
| Conformité ROHS | oui |
| Dimension | 110x100x3050 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Longueur utile | 3000 mm |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série MKSM |
Charges
| Distance entre supports 1,5m | 1,85 kN/m |
|---|---|
| Distance entre supports 2,0m | 1,3 kN/m |
| Distance entre supports 2,5m | 0,75 kN/m |
| Distance entre supports 3,0m | 0,6 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 6,2071 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 6,2071 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6069090
Kit d'éclisses droites Magic FSType
KTSMV 110 FS
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (5)
Certificats (1)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Couleur
Réf. article
MKSMU 110 FS
3050
100
110
non
1
galvanisé par bande
Acier
zinc
6059382
MKSMU 115 FS
3050
150
110
non
1
galvanisé par bande
Acier
zinc
6059384
MKSMU 120 FS
3050
200
110
non
1
galvanisé par bande
Acier
zinc
6059386

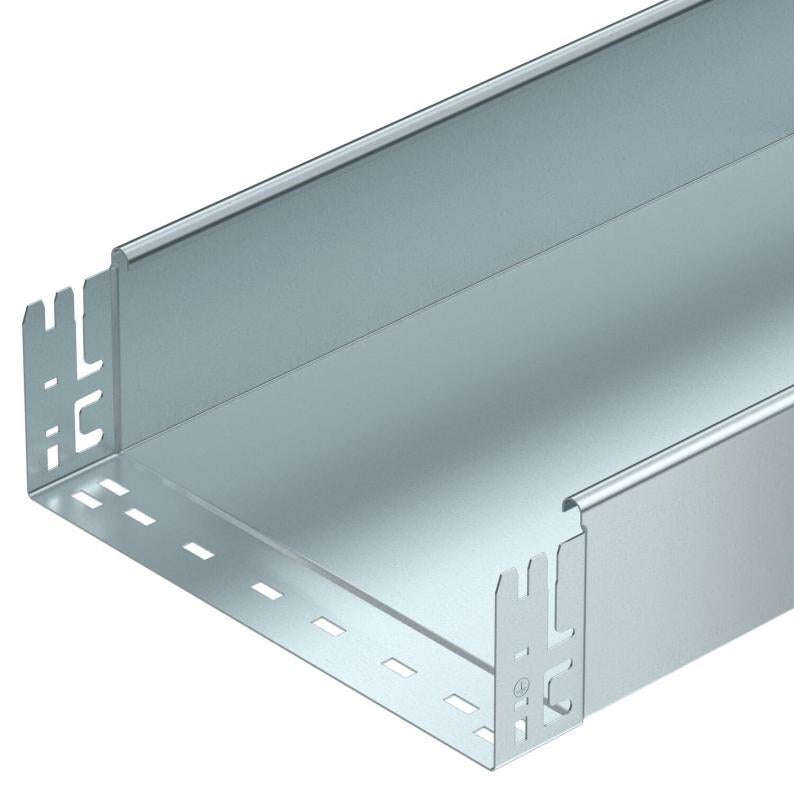

MKSMU 130 FS
3050
300
110
non
1
galvanisé par bande
Acier
zinc
6059388
MKSMU 140 FS
3050
400
110
non
1
galvanisé par bande
Acier
zinc
6059390
MKSMU 150 FS
3050
500
110
non
1
galvanisé par bande
Acier
zinc
6059392
MKSMU 160 FS
3050
600
110
non
1
galvanisé par bande
Acier
zinc
6059394
Largeur
MKSMU 110 FS
Réf. article
6059382
Longueur
3050
Largeur
100
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
MKSMU 115 FS
Réf. article
6059384
Longueur
3050
Largeur
150
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
MKSMU 120 FS
Réf. article
6059386
Longueur
3050
Largeur
200
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
MKSMU 130 FS
Réf. article
6059388
Longueur
3050
Largeur
300
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
MKSMU 140 FS
Réf. article
6059390
Longueur
3050
Largeur
400
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
MKSMU 150 FS
Réf. article
6059392
Longueur
3050
Largeur
500
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
MKSMU 160 FS
Réf. article
6059394
Longueur
3050
Largeur
600
Hauteur
110
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
