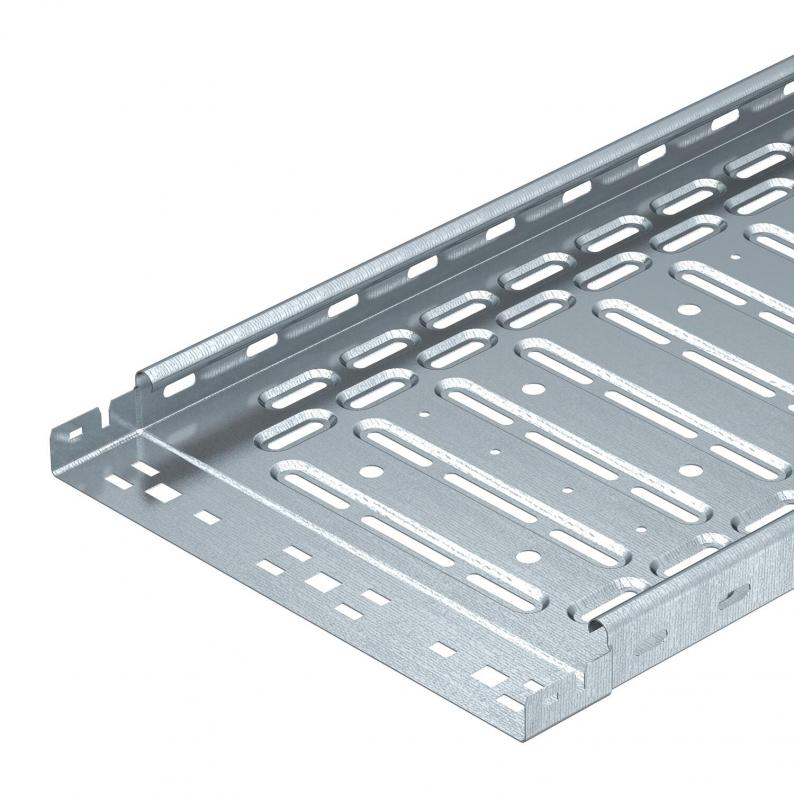

Chemin de câbles RKS-Magic® 35 FS
Type RKSM 310 FS
Réf. article 6047417
EAN 4012195390848
Réf. article / Type
Longueur
Largeur
Hauteur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.
Le chemin de câble dispose d'une perforation latérale continue de 7 x 20 mm pour l'installation d'éléments de montage et de raccordement supplémentaires.
La perforation pour la suspension directe par tige filetée a un diamètre de 11 mm
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Le chemin de câble dispose d'une perforation latérale continue de 7 x 20 mm pour l'installation d'éléments de montage et de raccordement supplémentaires.
La perforation pour la suspension directe par tige filetée a un diamètre de 11 mm
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
La liaison équipotentielle constante est garantie sans élément supplémentaire.
Données techniques
Dimensions
| Longueur | 3050 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 35 mm |
| Cote y | 50 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 33 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,75 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 3300 mm² |
| Avec couvercle | non |
| Conformité ROHS | oui |
| Perforation au fond | 1 |
| Dimension | 35x100x3050 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Atténuation magnétique du blindage avec couvercle | 50 dB |
| Atténuation magnétique du blindage sans couvercle | 20 dB |
| Type de test de charge selon CEI 61537 | Type II |
| Longueur utile | 3000 mm |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série RKSM |
Charges
| Distance entre supports 1,0m | 1,1 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,5 kN/m |
| Distance entre supports 2,0m | 0,3 kN/m |
| Distance entre supports 2,5m | 0,15 kN/m |
| Distance entre supports 3,0m | 0,1 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,5373 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 2,5373 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6068900
Kit d'éclisses droites Magic FSType
KTSMV 310 FS
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (5)
Certificats (1)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (2)
Variantes
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Couleur
Réf. article
RKSM 310 FS
3050
100
35
non
0,75
galvanisé par bande
Acier
zinc
6047417
RKSM 320 FS
3050
200
35
non
0,75
galvanisé par bande
Acier
zinc
6047433
RKSM 330 FS
3050
300
35
non
0,75
galvanisé par bande
Acier
zinc
6047460
