Chemin de câbles RKS-Magic® 60 A2
Type RKSM 610 A2
|Réf. article 6047613
|EAN 4012195706083
Réf. article / Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.
Le chemin de câble dispose d'une perforation latérale continue de 7 x 20 mm pour l'installation d'éléments de montage et de raccordement supplémentaires.
La perforation pour la suspension directe par tige filetée à un diamètre de 11 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Le chemin de câble dispose d'une perforation latérale continue de 7 x 20 mm pour l'installation d'éléments de montage et de raccordement supplémentaires.
La perforation pour la suspension directe par tige filetée à un diamètre de 11 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
La liaison équipotentielle constante est garantie sans élément supplémentaire.
Données techniques

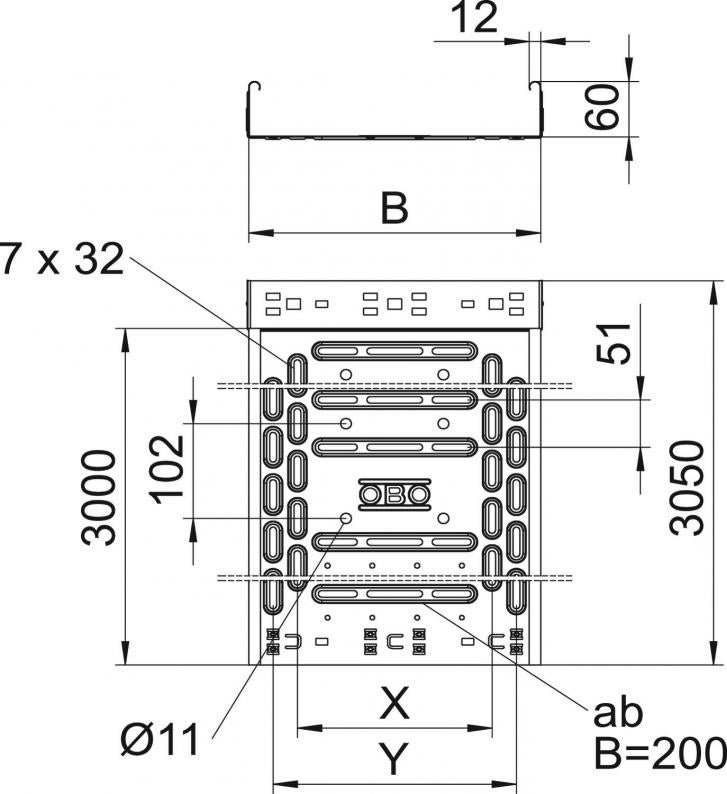

Dimensions
| Longueur | 3050 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 60 mm |
| Cote y | 50 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 58 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,75 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 5800 mm² |
| Avec couvercle | non |
| Conformité ROHS | oui |
| Perforation au fond | 1 |
| Dimension | 60x100x3050 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Protection contre l'incendie | Sécurité de fonctionnement structure porteuse spécifique aux câbles |
| Atténuation magnétique du blindage avec couvercle | 50 dB |
| Atténuation magnétique du blindage sans couvercle | 20 dB |
| Type de test de charge selon CEI 61537 | Type II |
| Longueur utile | 3000 mm |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série RKSM |
Charges
| Distance entre supports 1,0m | 1,2 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,9 kN/m |
| Distance entre supports 2,0m | 0,6 kN/m |
| Distance entre supports 2,5m | 0,4 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 7,5243 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 7,5243 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6068958
Kit d'éclissage droit Magic A2Type
KTSMV 610 A2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 6037150
Coude à angle réglable 60 A2Type
RB W 610 A2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (6)
Déclarations (5)
Certificats (2)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (2)
Variantes
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Couleur
Réf. article
RKSM 610 A2
3050
100
60
oui
0,75
nu, traité
acier inoxydable 1.4301
acier inoxydable
6047613
RKSM 620 A2
3050
200
60
oui
0,75
nu, traité
acier inoxydable 1.4301
acier inoxydable
6047640
RKSM 630 A2
3050
300
60
oui
0,75
nu, traité
acier inoxydable 1.4301
acier inoxydable
6047656
RKSM 640 A2
3050
400
60
non
0,9
nu, traité
acier inoxydable 1.4301
acier inoxydable
6047691
RKSM 650 A2
3050
500
60
non
0,9
nu, traité
acier inoxydable 1.4301
acier inoxydable
6047721
RKSM 660 A2
3050
600
60
non
0,9
nu, traité
acier inoxydable 1.4301
acier inoxydable
6047737
