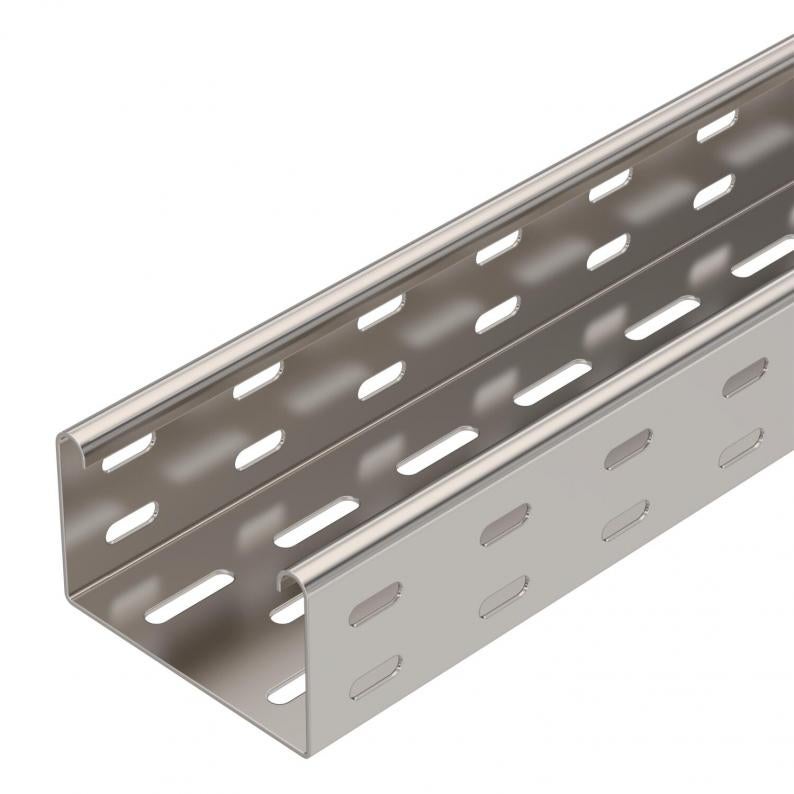

Chemin de câbles SKS 60 A2
Type SKS 610 A2
Réf. article 6056735
EAN 4012196120550
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
SKS 60 = système de chemins de câbles lourd, hauteur d'aile de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Les éclisses doivent être commandées séparément en quantité nécessaire.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 60 mm |
| Cote B | 100 mm |
| Dimension W | 100 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 58 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1,5 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 5800 mm² |
| Avec couvercle | non |
| Conformité ROHS | oui |
| Dimension | 60x100x3000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série SKS |
Charges
| Distance entre supports 1,5m | 2,65 kN/m |
|---|---|
| Distance entre supports 2,0m | 1,8 kN/m |
| Distance entre supports 2,5m | 1,15 kN/m |
| Distance entre supports 3,0m | 0,5 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 13,8247 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 13,8247 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6037150
Coude à angle réglable 60 A2Type
RB W 610 A2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (5)
Certificats (1)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (2)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf. article
SKS 610 A2
3000
100
oui
1,5
nu, traité
acier inoxydable 1.4301
6056735
SKS 620 A2
3000
200
oui
1,5
nu, traité
acier inoxydable 1.4301
6056737

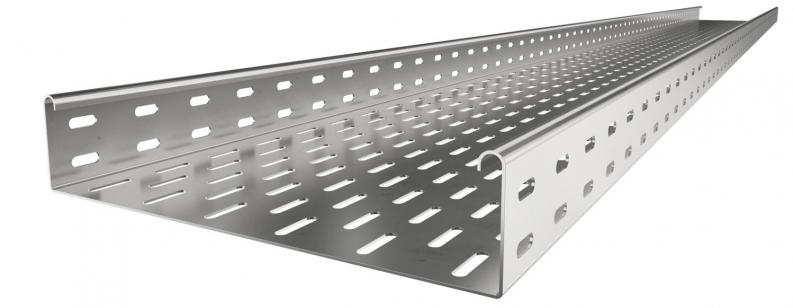

SKS 630 A2
3000
300
oui
1,5
nu, traité
acier inoxydable 1.4301
6056739
SKS 640 A2
3000
400
oui
1,5
nu, traité
acier inoxydable 1.4301
6056742
SKS 650 A2
3000
500
oui
1,5
nu, traité
acier inoxydable 1.4301
6056744
SKS 660 A2
3000
600
oui
1,5
nu, traité
acier inoxydable 1.4301
6056746
Largeur
SKS 610 A2
Réf. article
6056735
Longueur
3000
Largeur
100
Maintien en fonction
oui
Épaisseur de tôle
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
SKS 620 A2
Réf. article
6056737
Longueur
3000
Largeur
200
Maintien en fonction
oui
Épaisseur de tôle
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
SKS 630 A2
Réf. article
6056739
Longueur
3000
Largeur
300
Maintien en fonction
oui
Épaisseur de tôle
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
SKS 640 A2
Réf. article
6056742
Longueur
3000
Largeur
400
Maintien en fonction
oui
Épaisseur de tôle
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
SKS 650 A2
Réf. article
6056744
Longueur
3000
Largeur
500
Maintien en fonction
oui
Épaisseur de tôle
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
SKS 660 A2
Réf. article
6056746
Longueur
3000
Largeur
600
Maintien en fonction
oui
Épaisseur de tôle
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
