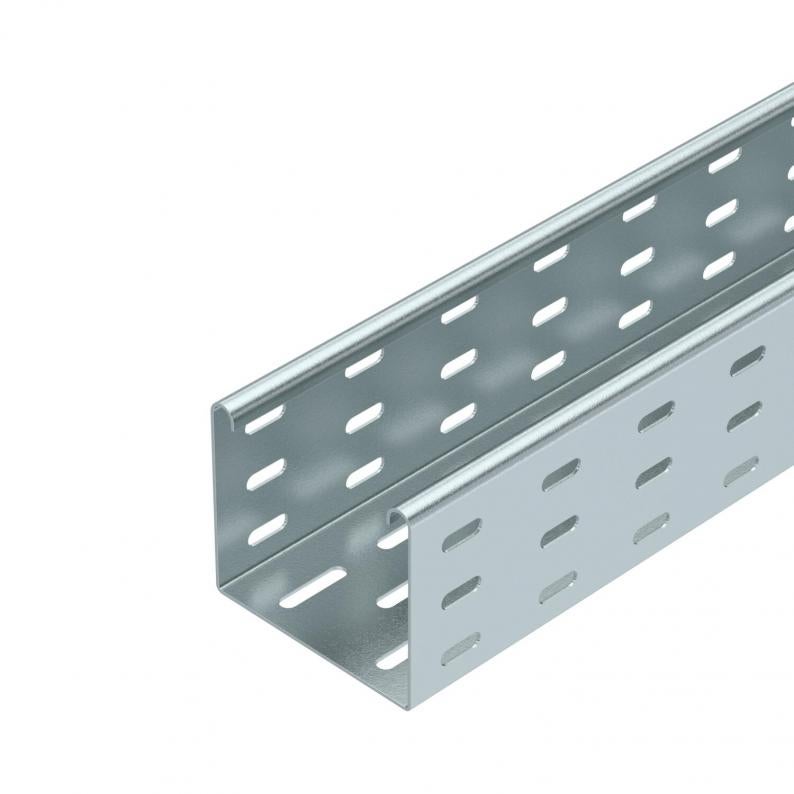

Chemin de câbles SKS 85 FS
Type SKS 810 FS
Réf. article 6058108
EAN 4012196061099
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
SKS 85 = système de chemins de câbles lourd, d'une hauteur d'aile de 85 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Données techniques

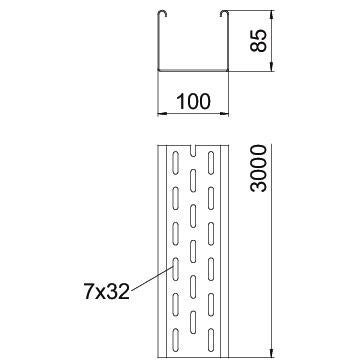

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 85 mm |
| Cote B | 100 mm |
| Dimension W | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 83 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1,5 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 8300 mm² |
| Avec couvercle | non |
| Dimensions | 85 x 100 |
| Conformité ROHS | oui |
| Dimension | 85x100x3000 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série SKS |
Charges
| Distance entre supports 1,5m | 2,8 kN/m |
|---|---|
| Distance entre supports 2,0m | 2,25 kN/m |
| Distance entre supports 2,5m | 1,5 kN/m |
| Distance entre supports 3,0m | 0,75 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 8,2754 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 8,2754 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6067123
Raccord droit/coudé FSType
RLVL 85 FS
Unité de vente minimale : 10 Pièce
10Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (5)
Certificats (1)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (2)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf. article
SKS 810 FS
3000
100
non
1,5
galvanisé par bande
Acier
6058108
SKS 820 FS
3000
200
non
1,5
galvanisé par bande
Acier
6058205

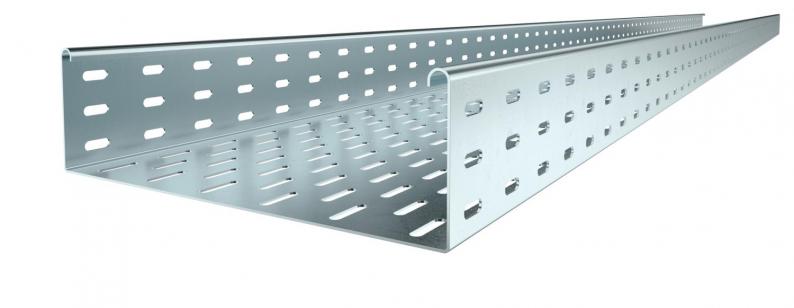

SKS 830 FS
3000
300
non
1,5
galvanisé par bande
Acier
6058302
SKS 840 FS
3000
400
non
1,5
galvanisé par bande
Acier
6058396
SKS 850 FS
3000
500
non
1,5
galvanisé par bande
Acier
6058507
SKS 860 FS
3000
600
non
1,5
galvanisé par bande
Acier
6058604
