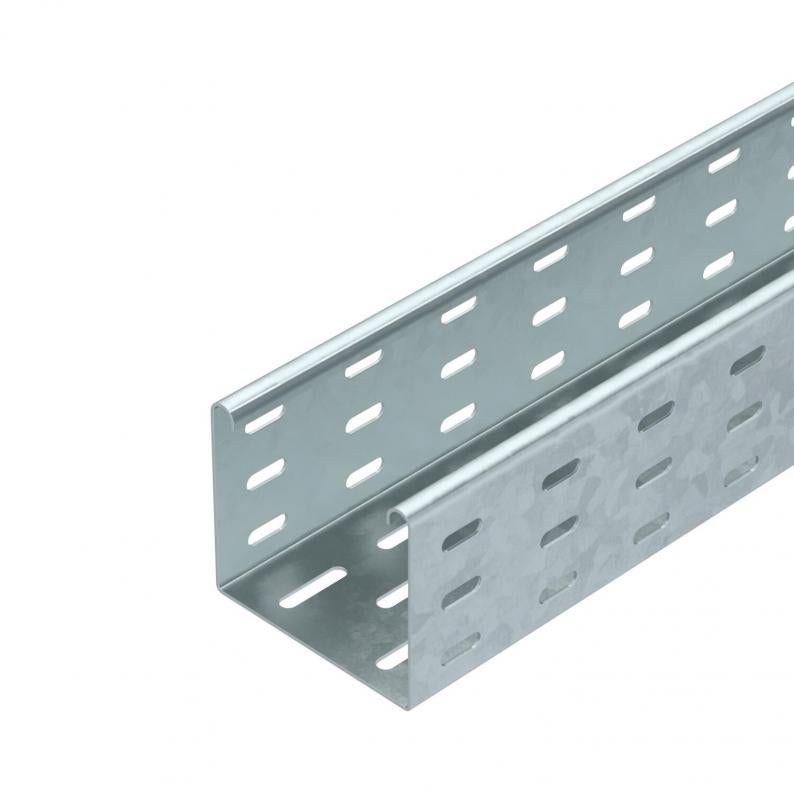

Chemin de câbles SKS 85 FT
Type SKS 810 FT
|Réf. article 6058620
|EAN 4012196061457
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
SKS 85 = système de chemins de câbles lourd, d'une hauteur d'aile de 85 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 85 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 83 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1,5 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 8300 mm² |
| Avec couvercle | non |
| Dimensions | 85 x 100 |
| Conformité ROHS | oui |
| Dimension | 85x100x3000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série SKS |
Charges
| Distance entre supports 1,5m | 2,8 kN/m |
|---|---|
| Distance entre supports 2,0m | 2,25 kN/m |
| Distance entre supports 2,5m | 1,5 kN/m |
| Distance entre supports 3,0m | 0,75 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 7,5243 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 7,5243 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6067816
Raccord droit/coudé 85 FTType
RLVL 85 FT
Unité de vente minimale : 10 Pièce
10Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (5)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (2)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf. article
SKS 810 FT
3000
100
non
1,5
galvanisé à chaud par trempage
Acier
6058620
SKS 820 FT
3000
200
non
1,5
galvanisé à chaud par trempage
Acier
6058647
SKS 830 FT
3000
300
non
1,5
galvanisé à chaud par trempage
Acier
6058663
SKS 840 FT
3000
400
non
1,5
galvanisé à chaud par trempage
Acier
6058698
SKS 850 FT
3000
500
non
1,5
galvanisé à chaud par trempage
Acier
6058728
SKS 860 FT
3000
600
non
1,5
galvanisé à chaud par trempage
Acier
6058744
Largeur
SKS 810 FT
Réf. article
6058620
Longueur
3000
Largeur
100
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé à chaud par trempage
Matériau
Acier
SKS 820 FT
Réf. article
6058647
Longueur
3000
Largeur
200
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé à chaud par trempage
Matériau
Acier
SKS 830 FT
Réf. article
6058663
Longueur
3000
Largeur
300
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé à chaud par trempage
Matériau
Acier
SKS 840 FT
Réf. article
6058698
Longueur
3000
Largeur
400
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé à chaud par trempage
Matériau
Acier
SKS 850 FT
Réf. article
6058728
Longueur
3000
Largeur
500
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé à chaud par trempage
Matériau
Acier
SKS 860 FT
Réf. article
6058744
Longueur
3000
Largeur
600
Maintien en fonction
non
Épaisseur de tôle
1,5
Surface
galvanisé à chaud par trempage
Matériau
Acier
