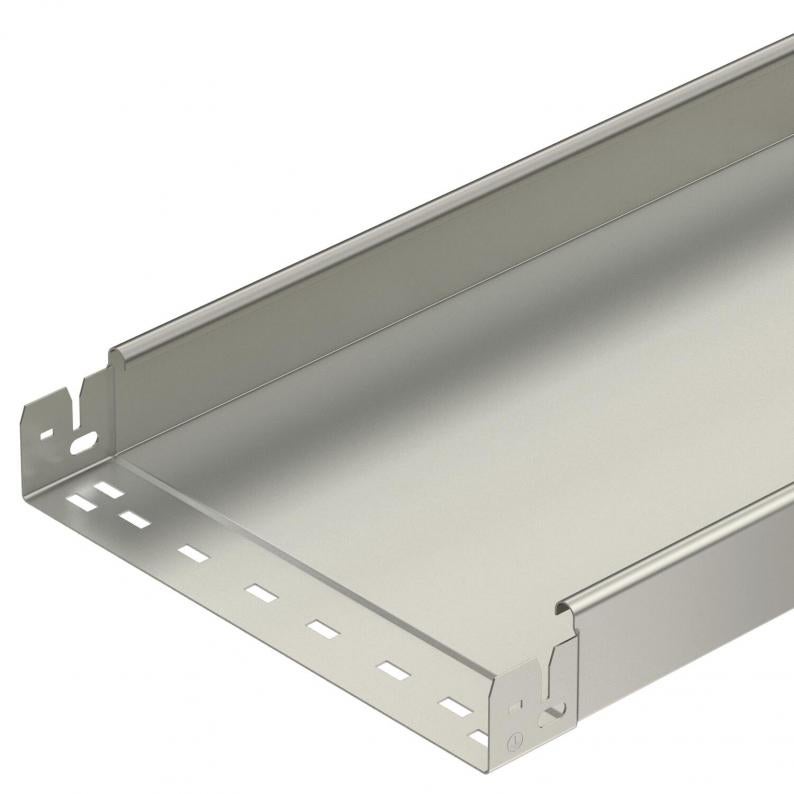

Chemin de câbles SKS-Magic® 60 non perforé A2
Type SKSMU 610 A2
|Réf. article 6059722
|EAN 4012195830689
Réf. article / Type
Longueur
Largeur
Hauteur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles non perforé avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.
La liaison équipotentielle constante est garantie sans éléments supplémentaires.
Données techniques

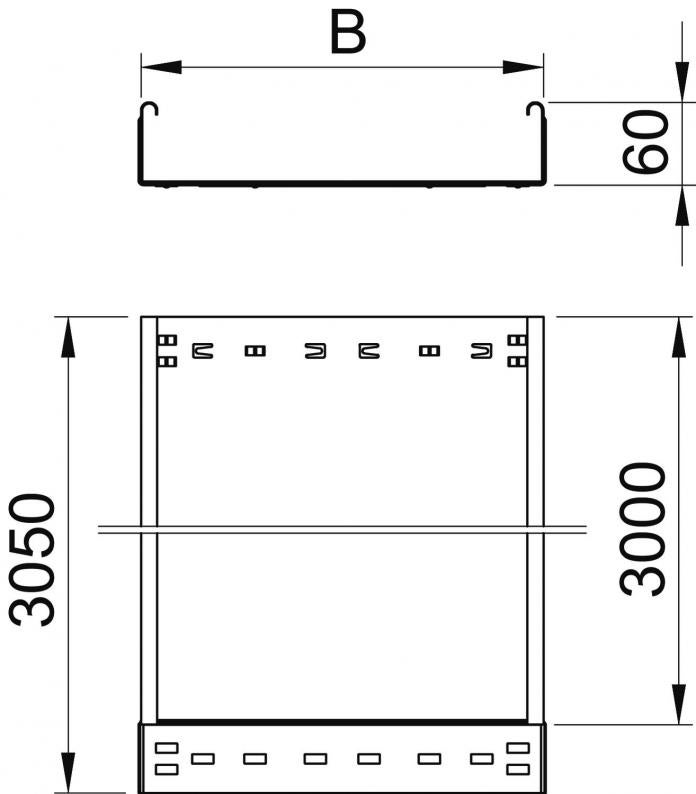

Dimensions
| Longueur | 3050 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 60 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | non |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 58 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1,5 mm |
| Perforation de montage dans le fond | non |
| Schéma de perçage NATO | non |
| Section utile | 5800 mm² |
| Avec couvercle | non |
| Conformité ROHS | oui |
| Dimension | 60x100x3050 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Type de test de charge selon CEI 61537 | Type II |
| Longueur utile | 3000 mm |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série SKSM |
Charges
| Distance entre supports 1,5m | 2,6 kN/m |
|---|---|
| Distance entre supports 2,0m | 1,9 kN/m |
| Distance entre supports 2,5m | 1,1 kN/m |
| Distance entre supports 3,0m | 0,55 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 17,4196 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 17,4196 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6068958
Kit d'éclissage droit Magic A2Type
KTSMV 610 A2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 6037150
Coude à angle réglable 60 A2Type
RB W 610 A2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (5)
Certificats (2)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (2)
Variantes
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Couleur
Réf. article
SKSMU 610 A2
3050
100
60
non
1,5
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059722
SKSMU 620 A2
3050
200
60
non
1,5
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059726
SKSMU 630 A2
3050
300
60
non
1,5
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059728
SKSMU 640 A2
3050
400
60
non
1,5
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059730
SKSMU 650 A2
3050
500
60
non
1,5
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059732
SKSMU 660 A2
3050
600
60
non
1,5
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059734
