Chemin de câbles SKSU 110 FS
Type SKSU 110 FS
|Réf. article 6063403
|EAN 4012196395231
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description

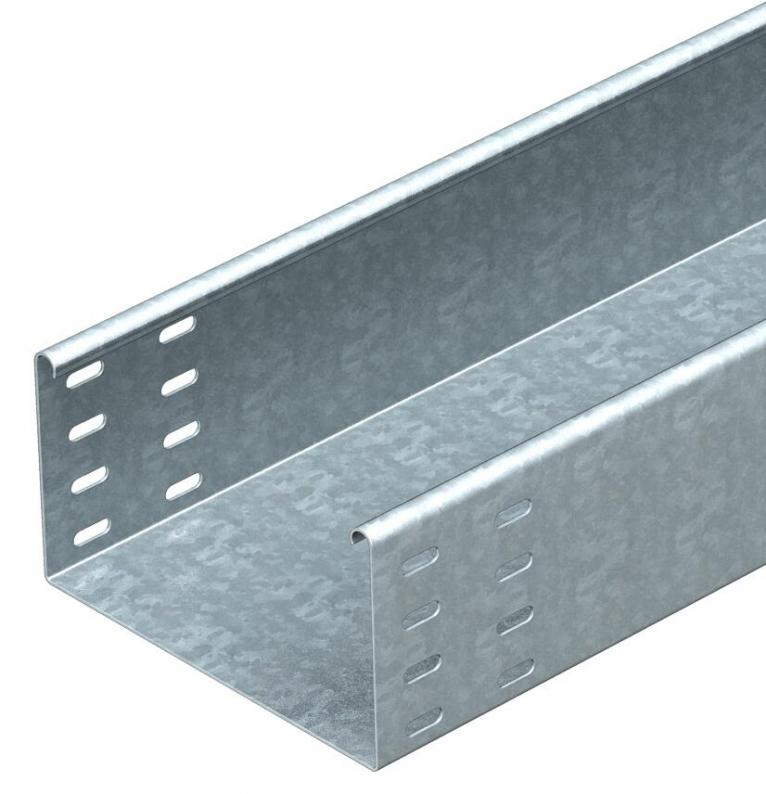

SKSU 110 = Système de chemins de câbles lourd, non perforé, d'une hauteur d'aile de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Il existe une perforation pour l'éclissage des deux côtés du chemin de câbles. Les éclisses droites doivent être commandées à part, dans les quantités requises.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 110 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | non |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 108 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1,5 mm |
| Perforation de montage dans le fond | non |
| Schéma de perçage NATO | non |
| Section utile | 10800 mm² |
| Avec couvercle | non |
| Dimensions | 110 x 100 |
| Conformité ROHS | oui |
| Dimension | 110x100x3000 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série SKS |
Charges
| Distance entre supports 1,5m | 3 kN/m |
|---|---|
| Distance entre supports 2,0m | 2,4 kN/m |
| Distance entre supports 2,5m | 1,76 kN/m |
| Distance entre supports 3,0m | 1,2 kN/m |
| Distance entre supports 3,5m | 0,84 kN/m |
| Distance entre support 4,0m | 0,8 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 9,1124 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 9,1124 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6067131
Raccord droit/coudé 110 FSType
RLVL 110 FS
Unité de vente minimale : 10 Pièce
10Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (5)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf. article
SKSU 110 FS
3000
100
non
1,5
galvanisé par bande
Acier
6063403
SKSU 120 FS
3000
200
non
1,5
galvanisé par bande
Acier
6063438
SKSU 130 FS
3000
300
non
1,5
galvanisé par bande
Acier
6063454
SKSU 140 FS
3000
400
non
1,5
galvanisé par bande
Acier
6063470
SKSU 150 FS
3000
500
non
1,5
galvanisé par bande
Acier
6063497
