Chemin de câbles SKSU 60 FS
Type SKSU 610 FS
|Réf. article 6063234
|EAN 4012195060369
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description

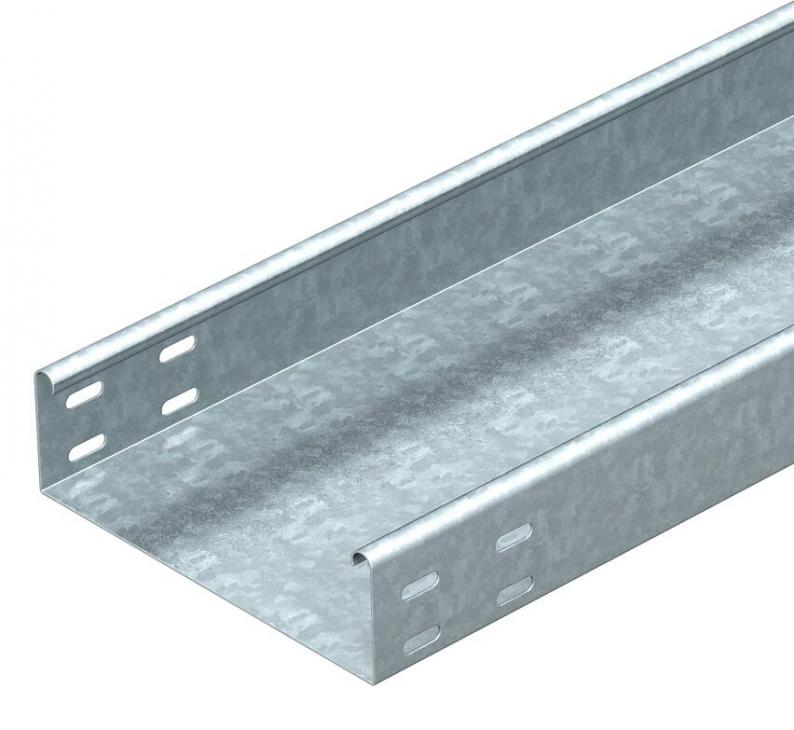

SKSU 60 = Système de chemins de câbles lourd, non perforé, d'une hauteur d'aile de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Il existe une perforation pour l'éclissage des deux côtés du chemin de câbles. Les éclisses droites doivent être commandées à part, dans les quantités requises.
Données techniques

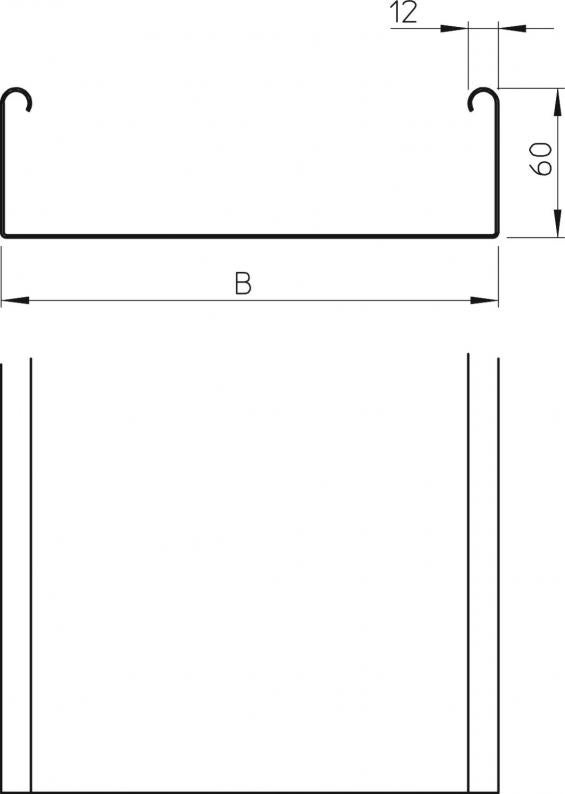

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 60 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | non |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 58 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1,5 mm |
| Perforation de montage dans le fond | non |
| Schéma de perçage NATO | non |
| Section utile | 5800 mm² |
| Avec couvercle | non |
| Dimensions | 60 x 100 |
| Conformité ROHS | oui |
| Perforation au fond | 0 |
| Dimension | 60x100x3000 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série SKS |
Charges
| Distance entre supports 1,5m | 2,6 kN/m |
|---|---|
| Distance entre supports 2,0m | 1,9 kN/m |
| Distance entre supports 2,5m | 1,1 kN/m |
| Distance entre supports 3,0m | 0,55 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 6,4783 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 6,4783 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (5)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf. article
SKSU 610 FS
3000
100
non
1,5
galvanisé par bande
Acier
6063234
SKSU 620 FS
3000
200
non
1,5
galvanisé par bande
Acier
6063236
SKSU 630 FS
3000
300
non
1,5
galvanisé par bande
Acier
6063238
SKSU 650 FS
3000
500
non
1,5
galvanisé par bande
Acier
6063241
SKSU 660 FS
3000
600
non
1,5
galvanisé par bande
Acier
6063276
SKSU 640 FS
3000
400
non
1,5
galvanisé par bande
Acier
6063950
