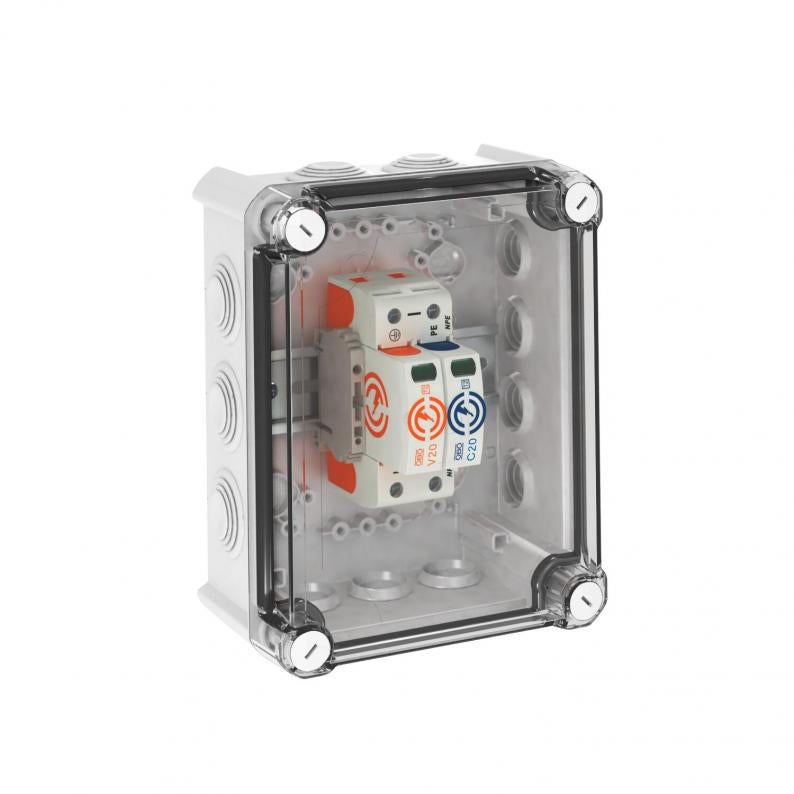

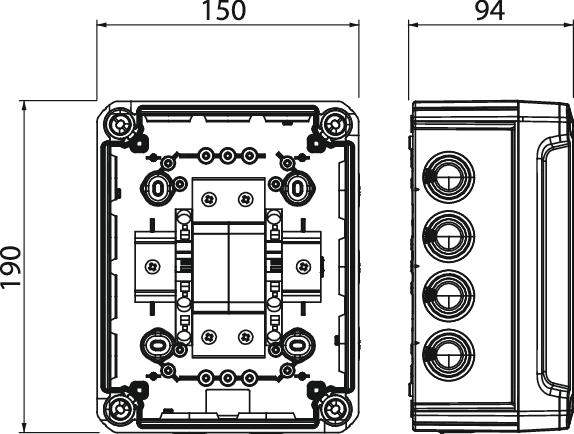

Coffret de protection avec parafoudre V20, à 1 pôle + NPE 280 V
Type VG-V20-1+NPE-280
|Réf. article 5095381
|EAN 4012196423194
Réf. article / Type
Tension max. permanente CA
Modèle
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parafoudre type 2 selon NF EN 61643-11
• Pour la liaison équipotentielle de protection contre les surtensions selon la norme NF C 15-100 (IEC 60364-4-44)
• Unité complète, prémontée et prête pour le raccordement, dans un coffret en polycarbonate (IP66)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances hautes performances
Application : liaison équipotentielle dans les tableaux principaux et divisionnaires.
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
• Pour la liaison équipotentielle de protection contre les surtensions selon la norme NF C 15-100 (IEC 60364-4-44)
• Unité complète, prémontée et prête pour le raccordement, dans un coffret en polycarbonate (IP66)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances hautes performances
Application : liaison équipotentielle dans les tableaux principaux et divisionnaires.
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
Données techniques
Caractéristiques techniques
| Type du réseau | autres |
|---|---|
| Signalisation sur l'appareil | optique |
| Indice de protection | IP66 |
| Tension continue max. (L-N) | 280 V |
| Tension continue max. (N-PE) | 255 V |
| Courant décharge nominal (8/20 μs) [L-N] | 20 kA |
| Courant de décharge nominal (8/20 μs) [N-PE] | 40 kA |
| Courant de décharge maximal (8/20 μs) [L-N] | 40 kA |
| Report d'alarme | non |
| Classe d'essais type 2 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| fusible de puissance intégré | non |
| Niveau de protection [L-N] | ≤1,3 |
| Tension max. permanente CA | 280 V |
| Tension max. permanente CC | 350 V |
| Courant de décharge nominal (8/20) | 20 kA |
| Modèle | 1+N/PE |
| Type de montage | prémonté dans le boîtier |
| Protection max contre les surintensités côté réseau | 160 A gL/gG |
| Tension résiduelle [L-N] @ 5 kA | 0,9 kV |
| Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau | 50 kA eff |
| Tension résiduelle [L-N] @ 1 kA | 0,7 kV |
| Tension TOV [L-N] - withstand mode - 5 s | 335 V |
| Tension TOV [L-N] - fail safe mode - 120 min | 440 V |
| Tension TOV [N-PE] - withstand mode - 200 ms | 1200 V |
| Type selon UL1449 | Type 4 |
| Écartement minimal | 1,5 mm |
| Homologations | UL, ÖVE |
| Résistance aux courts-circuits | oui |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| Couple de serrage | 4 Nm |
| SPD selon CEI 61643-1 | classe II |
| Type selon EN 61643-11 | Type 2 |
| Courant de décharge maximal (8/20 μs) | 40 kA |
| Capacité de coupure de courant de suite (eff) [N-PE] | 0,1 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 160 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 280V |
| Humidité de l’air max. | 95 % |
| Humidité de l’air min. | 5 % |
Possibilités de raccordement
| Section de conducteur flexible (à fils de faible diamètre) min. | 1,5 mm² |
|---|---|
| Section de conducteur flexible (à fils de faible diamètre) max. | 35 mm² |
| Section de raccordement des bornes FM min. | 0,5 mm² |
| Section de raccordement des bornes FM max. | 1,5 mm² |
| Section de raccordement des bornes FM min. | 21 AWG |
| Section de raccordement des bornes FM max. | 16 AWG |
| Courant de décharge maximal (8/20 µs) [total] | 60 kA |
| Section de conducteur flexible (à fils de faible diamètre) min. | 16 AWG |
| Section de conducteur flexible (à fils de faible diamètre) max. | 2 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 1,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 16 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 2 AWG |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 3,509 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 3,509 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
(2)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Indice de protection
Tension max. permanente CA
Modèle
Réf. article
VG-V20-1+NPE-280
IP66
280
1+N/PE
5095381
VG-V20-3+NPE-280
IP66
280
3+N/PE
5095383
Modèle
VG-V20-1+NPE-280
Réf. article
5095381
Indice de protection
IP66
Tension max. permanente CA
280
Modèle
1+N/PE
VG-V20-3+NPE-280
Réf. article
5095383
Indice de protection
IP66
Tension max. permanente CA
280
Modèle
3+N/PE
