Échelle à câbles SLCS 110, 6 m C30 FT
Type SLCS 1130 3 FT
|Réf. article 6207304
|EAN 4012196431861
Réf. article / Type
Longueur
Largeur
Épaisseur de longeron
Unité de vente minimale : 3 m
3m
m
Description

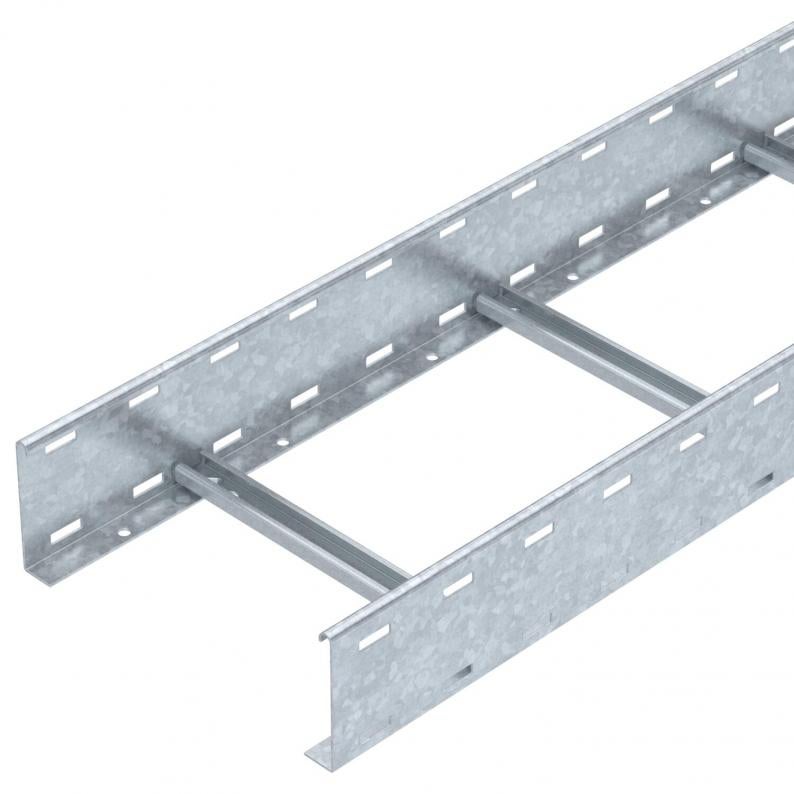

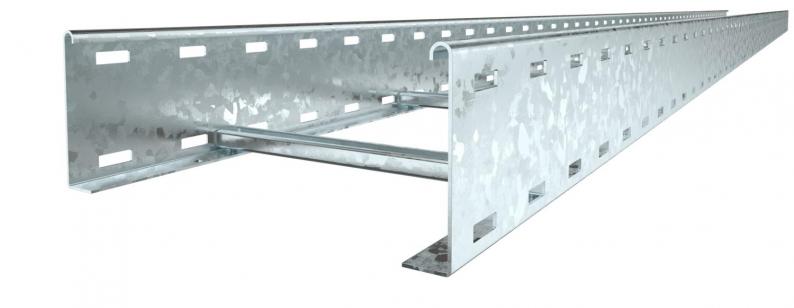

Échelle à câbles d'une hauteur d'aile de 110 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 110 mm |
| Cote B | 300 mm |
| Fente de l’échelon | 17,00 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Section utile | 270 cm² |
| Acier inoxydable, teint | non |
| Section utile | 27000 mm² |
| Écart entre échelons | 300 mm |
| Modèle des échelons | Profilé non perforé |
| Modèle de longeron latéral | profilé plat |
| Fixation des échelons | soudé |
| Conformité ROHS | oui |
| Épaisseur de longeron | 2 mm |
| Dimension | 110x300x3000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Série de produit | Série SLCS |
Charges
| Distance entre supports 2,0m | 4 kN/m |
|---|---|
| Distance entre supports 2,5m | 3 kN/m |
| Distance entre supports 3,0m | 2,3 kN/m |
| Distance entre supports 3,5m | 1,6 kN/m |
| Distance entre support 4,0m | 1 kN/m |
| Distance entre supports 4,5m | 0,83 kN/m |
| Distance entre support 5,0m | 0,7 kN/m |
| Distance par rapport au support 6,0m | 0,25 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 12,0072 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 12,0072 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires de montage
Accessoires système
Article
Type
Réf. article
Quantité
KS KL A2
6062284
Unité de vente minimale : 30 Pièce
30Pièce
Pièce
Réf. article 6062284
Pièce de serrage pour fixation du séparateur A2Type
KS KL A2
Unité de vente minimale : 30 Pièce
30Pièce
Pièce
Réf. article 6222553
Embout de protectionType
SKH 110 OR
Unité de vente minimale : 20 Paire
20Paire
Paire
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (5)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de longeron
Réf. article
SLCS 1120 3 FT
3000
200
non
2
6207302
SLCS 1130 3 FT
3000
300
non
2
6207304
SLCS 1140 3 FT
3000
400
non
2
6207306
SLCS 1150 3 FT
3000
500
non
2
6207310
SLCS 1160 3 FT
3000
600
non
2
6207312
SLCS 1175 3 FT
3000
750
non
2
6207314
SLCS 1180 3 FT
3000
800
non
2
6207316
SLCS 1190 3 FT
3000
900
non
2
6207318
SLCS 11100 3 FT
3000
1000
non
2
6207320
SLCS 11120 3 FT
3000
1200
non
2
6207322
