Montant US 7 A2
Type US 7 100 A2
|Réf. article 6341810
|EAN 4012196189434
Réf. article / Type
Longueur
Épaisseur du matériau
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

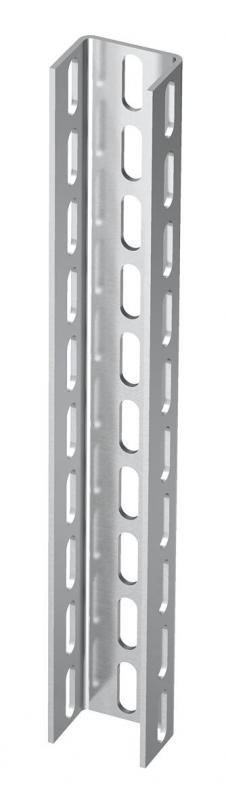

Montant en U. Dimension : 70 x 50 mm.
À partir d'une largeur de 400 mm ou en cas de montage de la console sur l'extrémité du pendard, il convient d'utiliser l'entretoise de type DSK 61.
Données techniques
Dimensions
| Longueur | 1000 mm |
|---|---|
| Largeur | 70 mm |
| Hauteur | 50 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Ouverture | 40 mm |
| Épaisseur du matériau | 4 mm |
| Valeur statistique A | 4,59 cm² |
| Valeur statistique ly | 13,79 cm⁴ |
| Valeur statistique lz | 36,84 cm⁴ |
| Valeur statistique Wy | 4,11 cm³ |
| Valeur statistique Wz | 10,53 cm³ |
| Forme de profilé | profilé en U |
| Type de perforation | 3 faces perforées |
| Séparable | non |
| Largeur de l'orifice | 14 mm |
| avec denture | non |
| Dimensions | 70 x 50 x 4 |
| Modèle | Profilé simple |
| Conformité ROHS | oui |
| Dimension | 70x50x1000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Série de produit | Série US 7 |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 23,9141 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 23,9141 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Article
Type
Réf. article
Quantité
FRS 12x25 A2
6406750
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
SKS 12x100 A2
6418368
Unité de vente minimale : 20 Pièce
20Pièce
Pièce
Réf. article 6018408
Raccord pour montant en U A2Type
VUS 7 A2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 6338497
Embout de protection d'extrémitéType
US 7 KS OR
Unité de vente minimale : 20 Pièce
20Pièce
Pièce
Réf. article 6406750
Vis à tête bombée avec rondelle et écrou A2Type
FRS 12x25 A2
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (2)
Images du produit (2)
Variantes
Type
Longueur
Épaisseur du matériau
Réf. article
US 7 100 A2
1000
4
6341810
US 7 200 A2
2000
4
6341950
US 7 300 A2
3000
4
6341969
US 7 600 A2
6000
4
6341993
