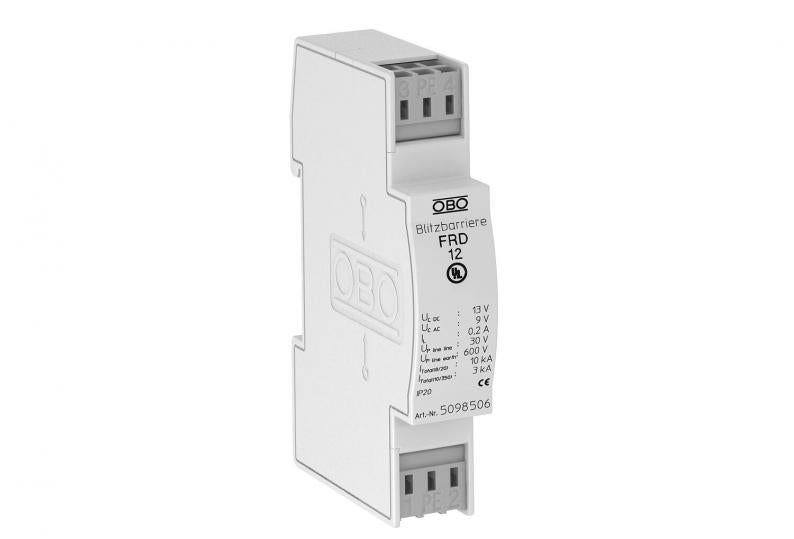

Protection moyenne et fine FRD pour système à deux conducteurs, 12 V

Protection moyenne et fine FRD pour système à deux conducteurs, 12 V

Type FRD 12
|
Réf. article 5098506
|
EAN 4012195578291
Afficher toutes les variantes
Réf. article / Type
Tension max. permanente CA
Tension max. permanente CC

Unité de vente minimale : 1 Pièce

Pièce

Description

Protection contre les surtensions pour appareils de mesure, commande et régulation



• Protections moyenne et fine

• Modèle standard pour systèmes à deux conducteurs

• Circuit de protection à deux niveaux

• Avec bornes de raccordement sans vis et faciles à monter

• En dimension modulaire de 17,5 mm de faible encombrement

• Avec découplage ohmique sur la branche longitudinale



Application : utilisation universelle sur rail profilé de 35 mm dans un coffret.
  • Underwriters Laboratories Inc., USA
  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Passage de ZPF 0 jusqu'à 3
  • Installations de mesure, commande et régulation
  • Expertise électrotechnique de l'installation
  • Empreinte CO₂ (PCF)
  • Emballage sans plastique

Données techniques

Caractéristiques techniques

Nombre de pôles2
Contact de télécommunicationnon
ConnectiqueBorne
Niveau de protection fil/fil<30 V
Niveau de protection fil/terre<600 V
Indice de protectionIP20
Norme de contrôleCEI 61643-21
Résistance série par voie15 Ω ± 10 %
Tension nominale12 V
Capacité (ligne/ligne)<10 nF
Capacité (ligne/terre)<1 nF
Mise à la terre par :Borne
Modèle testé antidéflagrantnon
Résistance d’isolation>1 MΩ
Raccordement du blindage disponiblenon
Résistance au courant de choc fil - filC1: 1 kV / 0,5 kA (8/20µs)
Résistance au courant de choc fil - terreC2: 10 kV / 5 kA (8/20µs)
Courant de choc de décharge total (10/350)D1: 3 kA
Courant de décharge total (8/20)10 kA
Courant de charge nominal CC0,2 A
Courant de charge nominal CA0,14 A
Supervision de parafoudrenon
Tension max. permanente CA9 V
Tension max. permanente CC13 V
Courant de décharge nominal (8/20)5 kA
HomologationsUL
Fréquence limite0,69 MHz
SPD selon CEI 61643-21Classe I+II+III / D1+C2+C1
KategorieType 1+2+3 / D1+C2+C1
Conformité ROHSoui
ZPF0→3
Courant de choc de décharge1,5 kA
Affaiblissement d’insertion (insertion loss)3 dB @ 690 kHz dB
Largeur en modules (17,5 mm)1
Section de raccordement rigide max.2,5 mm²
Section de raccordement multifilaire min.0,14 mm²
Section de raccordement multifilaire max.2,5 mm²
Plage de températures d’utilisation min.-40 °C
Plage de températures d’utilisation max.80 °C
Dimension12V AC

Possibilités de raccordement

Section de raccordement rigide min.0,14 mm²
Section de raccordement flexible min.0,14 mm²
Section de raccordement flexible max.2,5 mm²

Données environnementales

Emballage sans plastiqueoui
Empreinte CO2 (GWP) du berceau à la porte0,2817 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)0,2817 kg CO₂e
Date de détermination valeur CO22025-05-21T00:00:00.000+0200
Declared UnitPièce
Declared Unit Quantity1

Téléchargements

0 sélectionné

Fiche technique (1)
Catalogues et brochures (2)
Déclarations (1)
Certificats (1)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)

Variantes

Tension max. permanente CA
Tension max. permanente CC
FRD 5
Réf. article
5098492
Nombre de pôles
2
Connectique
Borne
Tension max. permanente CA
5
Tension max. permanente CC
8
FRD 12
Réf. article
5098506
Nombre de pôles
2
Connectique
Borne
Tension max. permanente CA
9
Tension max. permanente CC
13
FRD 24
Réf. article
5098514
Nombre de pôles
2
Connectique
Borne
Tension max. permanente CA
19
Tension max. permanente CC
28
FRD 48
Réf. article
5098522
Nombre de pôles
2
Connectique
Borne
Tension max. permanente CA
37
Tension max. permanente CC
53
FRD 110
Réf. article
5098557
Nombre de pôles
2
Connectique
Borne
Tension max. permanente CA
86
Tension max. permanente CC
122
