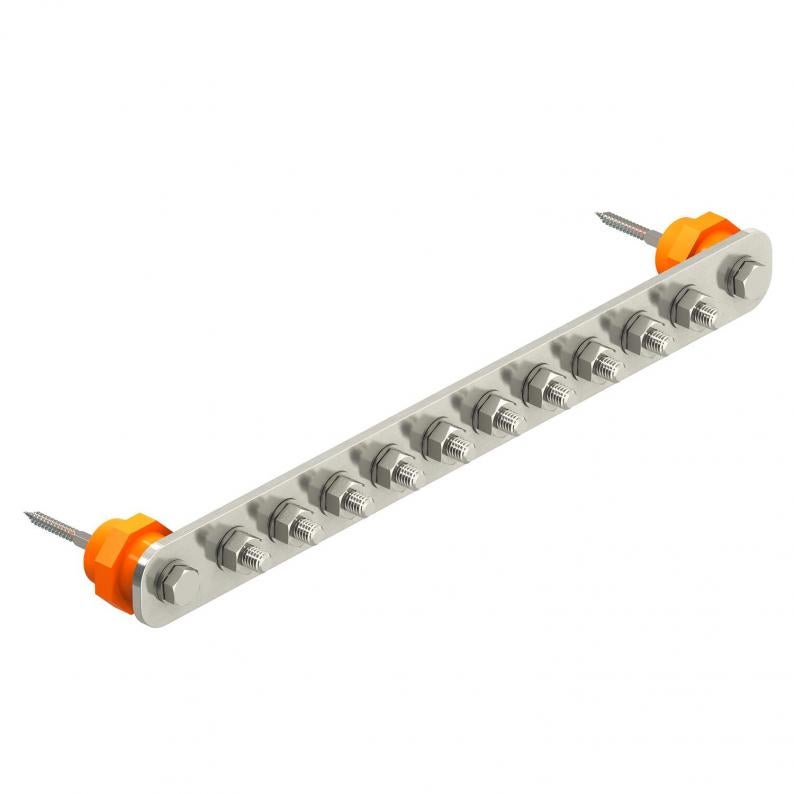

Rail d'équipotentialité BigBar pour l'industrie
Type 1802 10 VA
|Réf. article 5015866
|EAN 4012195002284
Réf. article / Type
Longueur
Largeur
Hauteur
Nombre de raccordements
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
• Liaison équipotentielle principale selon la norme VDE 0100 partie 410 et partie 540, ainsi que liaison équipotentielle de protection contre la foudre conforme VDE 0185-305 (CEI 62305)
• Pieds d’isolateur
• Montage rapide et facile des câbles de raccordement à l’aide des vis à tête bombée M10
• Variantes en acier inoxydable (A2) adaptées à l’utilisation à l’extérieur
• Complet avec chevilles et vis pour le montage mural
• Avec rondelle élastique (DIN 137) pour l’arrêt de vis contre le desserrage involontaire (par ex. nécessaire dans l’industrie et les zones explosibles)
• Pieds d’isolateur
• Montage rapide et facile des câbles de raccordement à l’aide des vis à tête bombée M10
• Variantes en acier inoxydable (A2) adaptées à l’utilisation à l’extérieur
• Complet avec chevilles et vis pour le montage mural
• Avec rondelle élastique (DIN 137) pour l’arrêt de vis contre le desserrage involontaire (par ex. nécessaire dans l’industrie et les zones explosibles)
Données techniques
Dimensions
| Longueur | 408,5 mm |
|---|---|
| Largeur | 40 mm |
| Hauteur | 5 mm |
Caractéristiques techniques
| Nombre de raccordements | 10 |
|---|---|
| Isolateur | oui |
| Nombre de raccordements de conducteurs ronds total | 10 |
| Nombre de raccordements de conducteurs ronds 8 mm | 0 |
| Nombre de raccordements de conducteurs 10 mm | 0 |
| Nombre de raccordements de conducteurs ronds 8-10 mm | 0 |
| Nombre de raccordements de conducteurs plats jusqu'à 30 mm | 0 |
| Nombre de raccordements de conducteurs plats jusqu'à 40 mm | 0 |
| Nombre de raccordements de câbles jusqu'à 6 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 16 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 25 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 95 mm² rigides | 0 |
| Matériau du rail de contact | Acier inoxydable (V2A) |
| Matériau de la borne | Acier inoxydable (V2A) |
| Modèle | borne uniquement |
| Capacité d’écoulement d’intensité de foudre | H/100 kA |
| Conformité ROHS | oui |
| Forme de construction | Construction modulaire |
| Dimension | 10xM10 |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | Ex |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 6,0023 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 6,0023 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
1802 AH 10
5015884
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 5015884
Couvercle pour répartiteur de terre BigBarType
1802 AH 10
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (2)
Variantes
Type
Longueur
Largeur
Hauteur
Nombre de raccordements
Réf. article
1802 5 VA
246
40
5
5
5015854
1802 10 VA
408,5
40
5
10
5015866
1802 DC 5+5 VA
605
40
85
10
5015876
Longueur
Hauteur
Nombre de raccordements
1802 5 VA
Réf. article
5015854
Longueur
246
Largeur
40
Hauteur
5
Nombre de raccordements
5
1802 10 VA
Réf. article
5015866
Longueur
408,5
Largeur
40
Hauteur
5
Nombre de raccordements
10
1802 DC 5+5 VA
Réf. article
5015876
Longueur
605
Largeur
40
Hauteur
85
Nombre de raccordements
10
