Unité d'extension pour GES6, hauteur 100-150 mm
Type OKA-W A 10050 6
|Réf. article 7424922
|EAN 4012195245223
Réf. article / Type
7424922 / OKA-W A 10050 6
Longueur
473 mm
Largeur
400 mm
Ouverture de montage pour unité de montage
rectangulaire
Hauteur de goulotte min.
100 mm
Hauteur de goulotte max.
150 mm
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

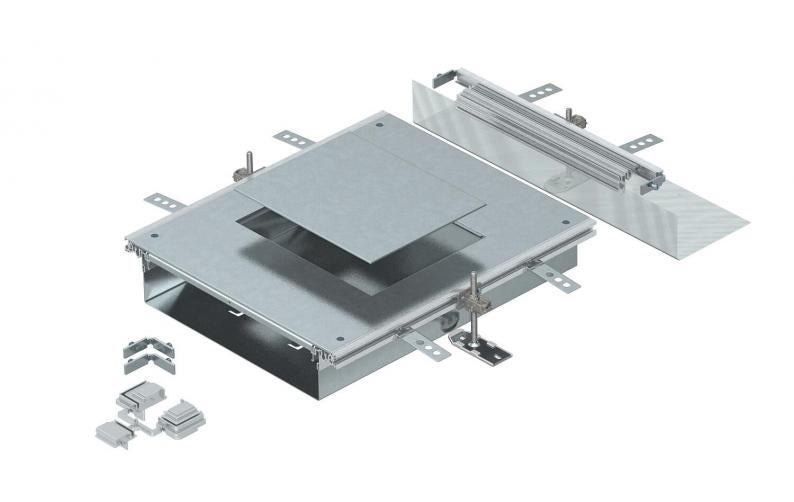

Unité d'extension de conduit prête à monter avec un couvercle de montage d'appareillage pour un boîtier de sol de taille nominale 6, composée d'un socle (plaque de sol avec profilés latéraux et d'insertion de revêtement de sol), d'un couvercle avec ouverture de montage obturée et d'un embout. 3 équerres de fixation réglables en hauteur, 3 chevilles à expansion pour béton, 1 support de contact de couvercle et 1 kit pour angle de dérivation sont fournis à la livraison.
Taille de l'ouverture de montage adaptée au montage d'un boîtier de sol rectangulaire de taille nominale 6.
Données techniques
Dimensions
| Longueur | 473 mm |
|---|---|
| Largeur | 400 mm |
| Cote A | 400 mm |
| Cote b | 253 mm |
| Cote a | 201 mm |
| Dimension h | 100 mm |
Caractéristiques techniques
| Couvercles | 1 |
|---|---|
| Plage de réglage min. | 100 mm |
| Plage de réglage max. | 150 mm |
| Hauteur de chape minimale | 100 |
| Compatible avec le conduit noyé dans la chape | non |
| Compatible avec le conduit fermé affleurant avec la chape | non |
| Ouverture de montage pour réservoir en saillie | non |
| Possibilité d'installation du joint | oui |
| Découplable | non |
| Avec compensation de potentiel | non |
| couvercle amovible | oui |
| Fixation du couvercle encliquetable | non |
| Ouverture de montage | pour boîtier d'appareillage |
| Couvercle Ouverture de montage | oui |
| Avec séparateur | non |
| Épaisseur du matériau Couvercle | 4 |
| Ouverture de montage pour unité de montage | rectangulaire |
| Compatible avec les joints de dilatation | non |
| Avec porte-à-faux | oui |
| Nombre d’ouvertures de montage | 1 |
| Avec ouverture de raccordement | oui |
| Convient pour le conduit ouvert affleurant avec la chape | oui |
| Dimension nominale pour boîtier d'appareillages | 6 |
| Conformité ROHS | sauf |
| Hauteur de goulotte min. | 100 mm |
| Hauteur de goulotte max. | 150 mm |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Série de produit | Série OKA |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 48,0699 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 48,0699 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
