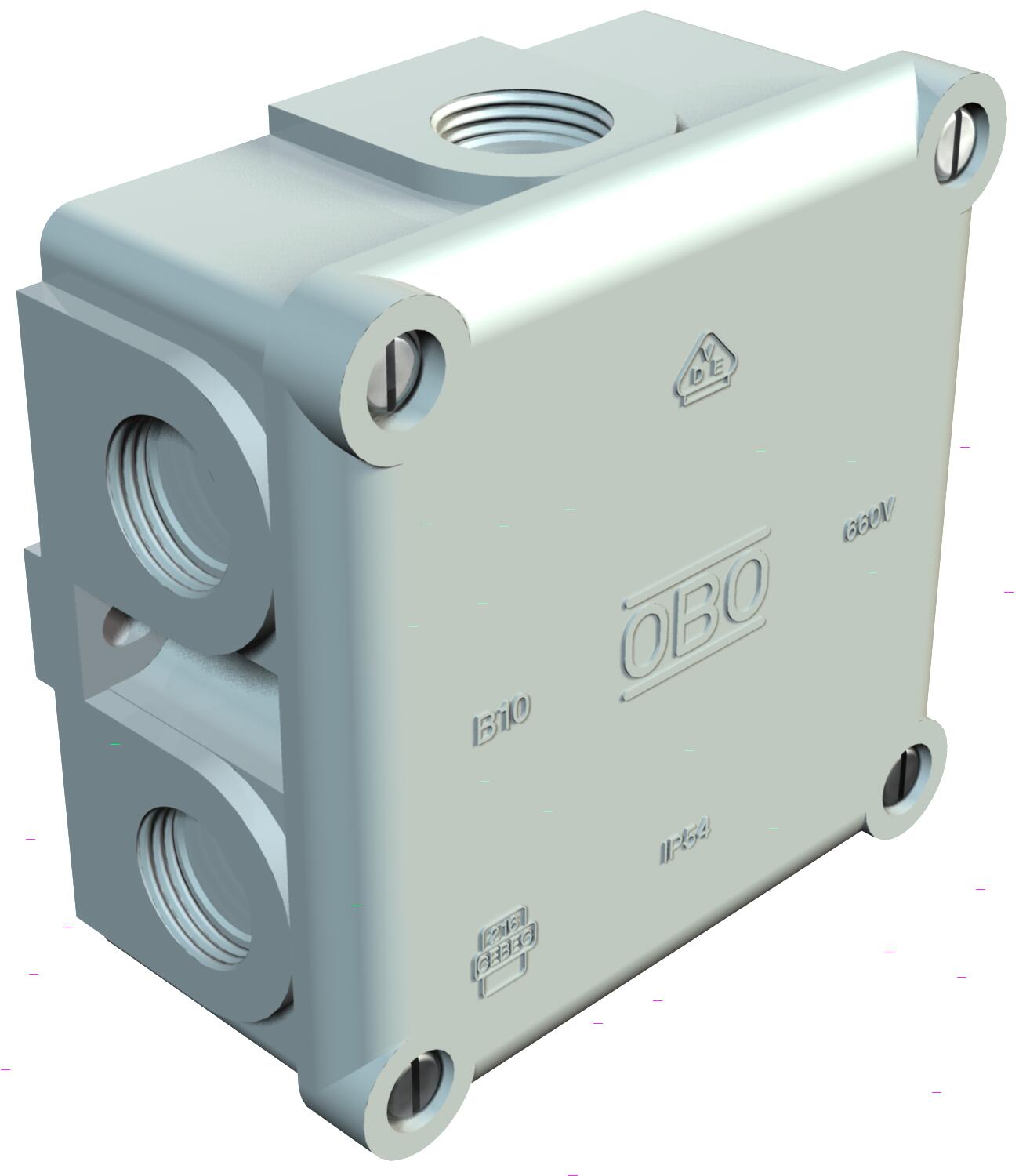

Boîte de dérivation B 10 M, filetée
Réf. 2002140 | EAN 4012195107712
- Description du produit
-
Description du produitIndice de protection IP54, tension nominale 2,5 - 4 V, section nominale 2,5 - 4 en combinaison avec bornier de raccordement type 700/6 M, le boîtier a une section nominale de 4 mm², 2 trous de montage pour des vis jusqu'à 5 mm Ø sur la face externe du boîtier. 4 vis pour couvercle, 7 entrées défonçables avec filetage M20 x 1,5, de préférence pour presse-étoupes à filetage court
Dimensions intérieures: 80x80x39 mm.
B 10/4 M VDE : avec bornier de raccordement à 5 pôles 700/4 BM en mélamine pour 4 conducteurs maxi. 2,5 mm² pour chaque point de connexion.
-
- Caractéristiques techniques
-
Caractéristiques techniques

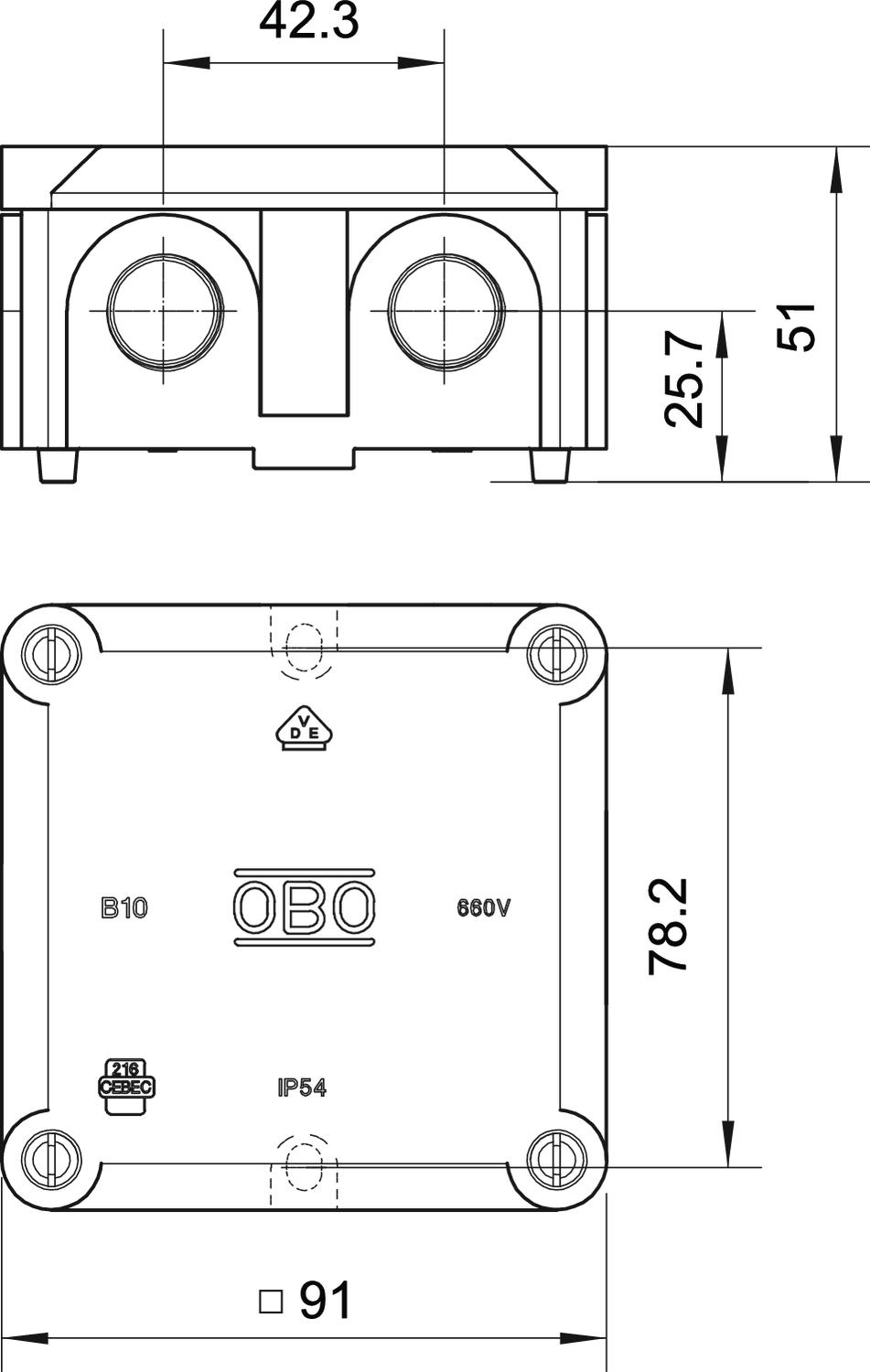

Anti-chocs non Avec blindage non Avec couvercle oui Couleur gris clair; RAL 7035 Couvercle non transparent Couvercle transparent non Dimension 91x91x51 Dimension intérieure 80x80x39 mm Emboîtable non Empreinte CO2 (GWP) du berceau à la porte 0,5052 kg CO2e / 1 Pièce Entrée par l'arrière non Équipement Borne Fixation avec rattrapage d'aplomb oui Fixation du couvercle vissé forme carré Hauteur 51 mm Indice de protection IP54 Largeur 91 mm Longueur 91 mm Maintien en fonction sans Matériau plastique thermodurcissable "Duroplast", aminoplaste type 131.5 Modèle couvercle boîte de dérivation Couvercle plein Modèle testé antidéflagrant non Nombre d'entrées 7 Nombre de bornes 5 pour diamètre de tube 20 mm Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 750 °C Résistant aux intempéries non Sans halogène oui Section nominale max. 4 mm² Section nominale min. 2,5 mm² Tension d'isolation de mesure Ui 660 V Tension nominale 660 V Type d'entrée Câbles Type du passage sur le boîtier Filetage et empreinte défonçable Type d’entrée vissage - Tous les types
