Boitier de sol complet UDHOME9, 2 prises NF doubles, acier inox
Réf. 7427316 | EAN 4012195916765
- Description du produit
-

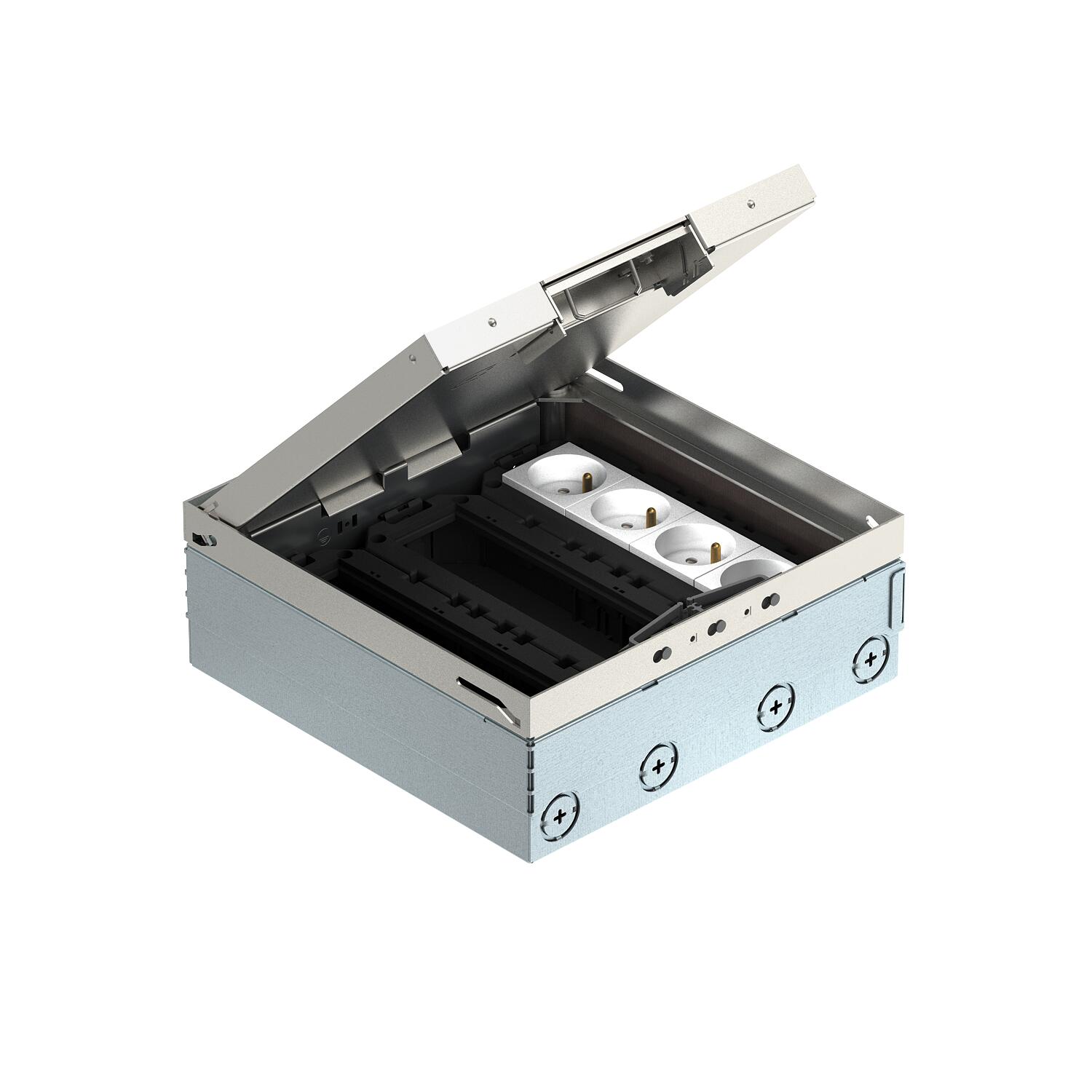

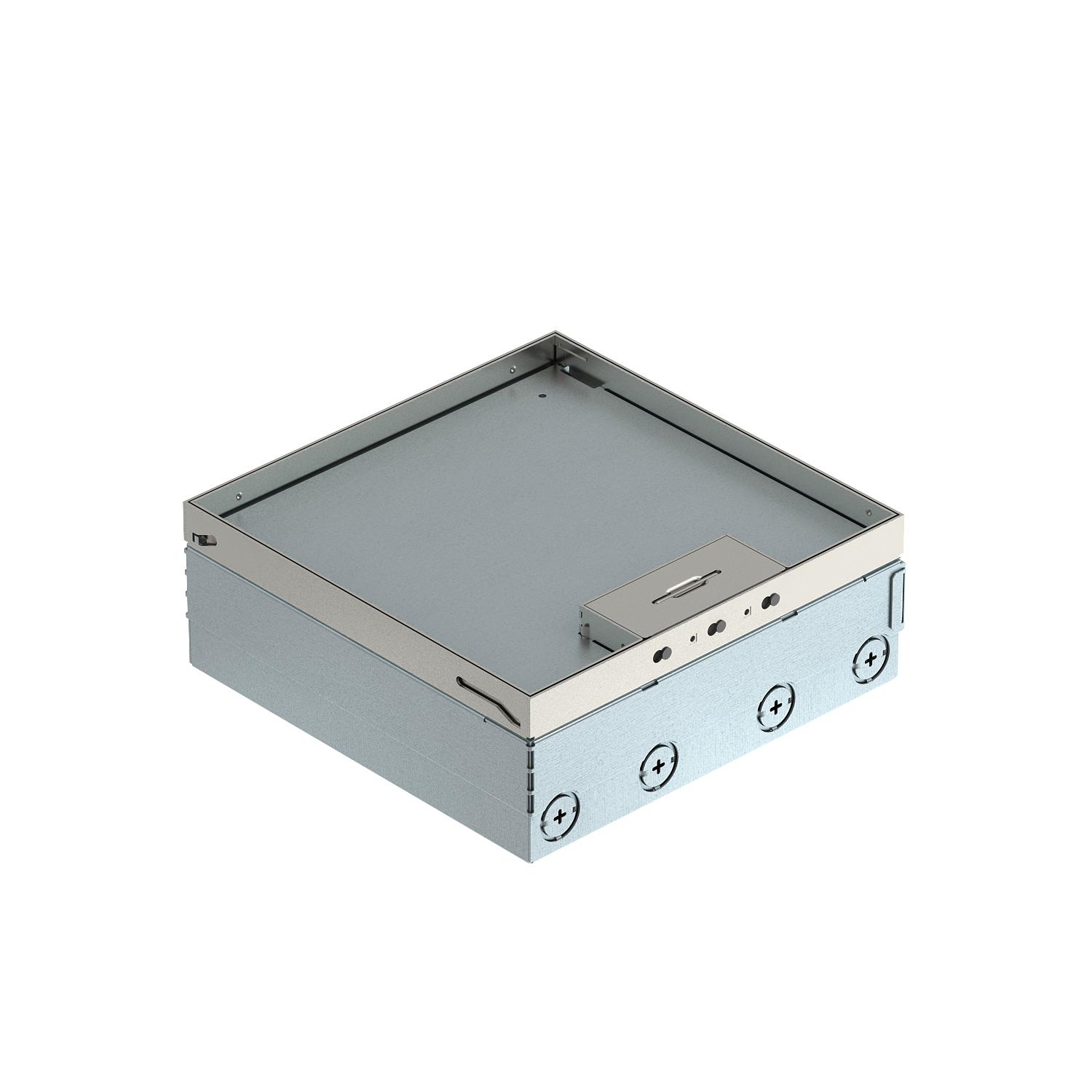

Description du produitBoîte de sol carrée pour une utilisation dans des planchers creux et des chapes nettoyés à sec, utilisation à l'intérieur. Boîtier de montage avec ouvertures d'insertion défonçables pour tubes (M25). Couvercle réglable à l'aide de 4 supports de nivellement sur le rebord supérieur du revêtement de sol. Évidement de 15 mm pour l'insertion du revêtement de sol dans le couvercle rabattable. La hauteur d'encastrement est de 95 mm au minimum, la plage de nivellement 30 mm.
3 supports universels UT4 45 4 pour le montage direct d'appareillages Modul 45 sont fournis à la livraison. Dont un module équipé de deux prises de courant NF doubles en couleur blanc pur.Surfaces visibles dans le revêtement de sol en acier inoxydable 1.4301.
-
- Caractéristiques techniques
-
Caractéristiques techniques

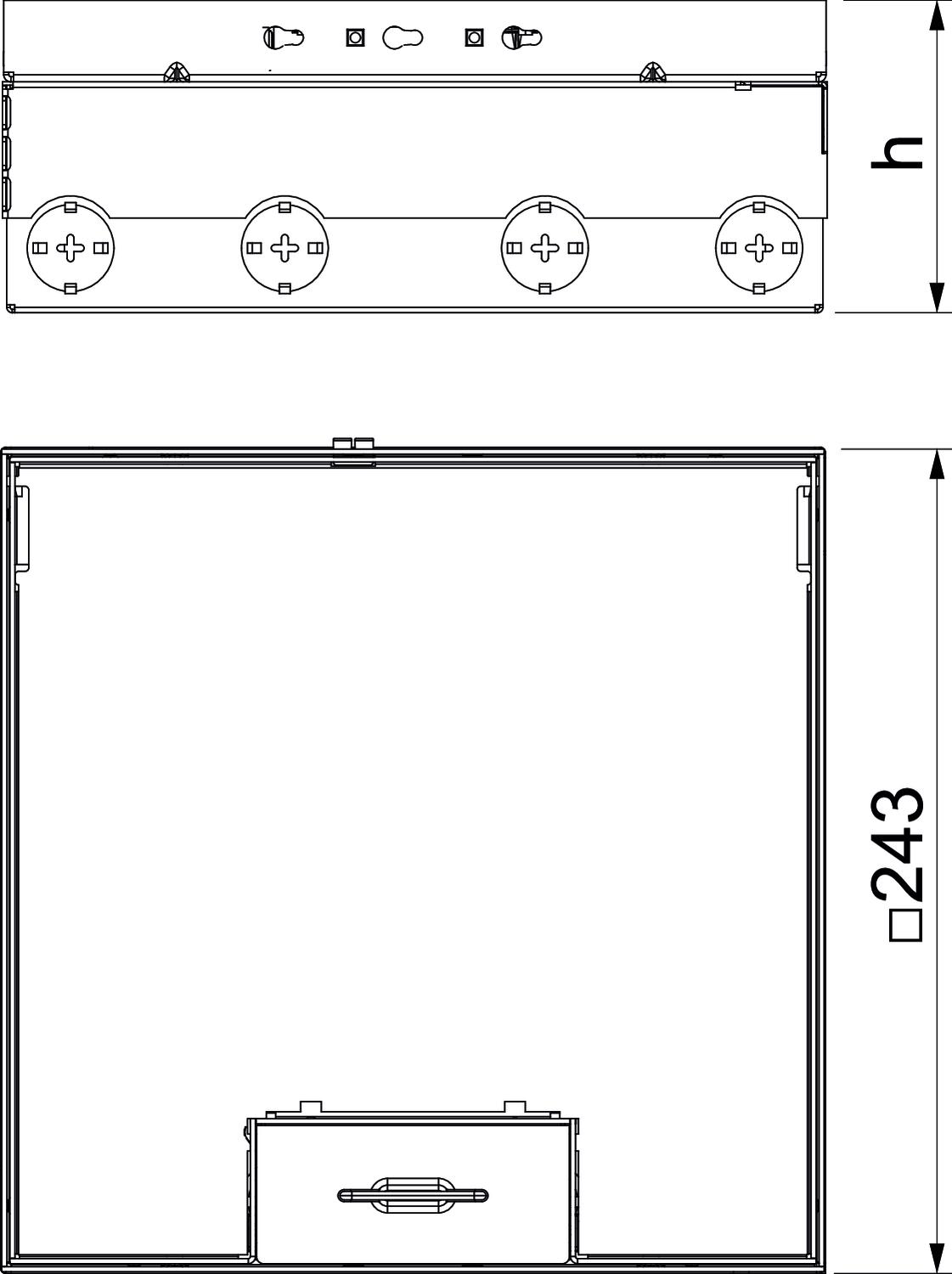

Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Empreinte CO2 (GWP) du berceau à la porte 25,5524 kg CO2e / 1 Pièce Épaisseur du revêtement de sol 15 mm Équipement 3 UT4, 2 prises de courant doubles NF Exécution du couvercle Évidement pour l’insertion du revêtement de sol Hauteur de chape max. 110 mm Hauteur de chape min. 95 mm Hauteur de plancher max. 125 mm Hauteur de plancher min. 95 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 246 mm Largeur cote de montage 246 mm Largeur dimensions extérieures 243 mm Longueur 246 mm Longueur cote de montage 246 mm Longueur dimensions extérieures 243 mm Matériau acier inoxydable 1.4301 Mécanisme d'ouverture poignée étrier Modèle Sortie de câble Sortie de cordon pivotante Plage de réglage max. 125 mm Plage de réglage min. 95 mm - Tous les types
- Téléchargements
-
Fiche technique UDHOME9 2V UT N / 7427316 , 0.18MB , pdfDéclaration de conformité UE UDHOME9 2V UT N / 7427316 , 0.13MB , pdfREACH Déclaration de conformité UDHOME9 2V UT N / 7427316 , 0.12MB , pdfRoHS Déclaration de conformité UDHOME9 2V UT N / 7427316 , 0.12MB , pdfInstructions de montage Floor box UDHOME4 2V I6/UDHOME9 2V I12 , 1.22MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
