Boîtier de sol GRAF9-2 avec UT4 45
Réf. 7429604 | EAN 4012196086726
- Description du produit
-
Description du produitBoîtier de sol GRAF9 pour planchers nettoyés à l'eau avec tous les accessoires nécessaires pour le montage direct dans des faux-planchers en intérieur.
Contenu de la livraison :
- boîtier de sol GRAF9 avec équerre de fixation universelle,
- trois supports universels UT4/45 pour quatre appareillages encastrables Modul 45® chacun. Pour l'insertion universelle dans des systèmes de conduits, des faux-planchers et des planchers creux. Surface métallique polie finement striée, renfoncements vernis de couleur RAL 9011, noir graphite.Cadre de protection de revêtement de sol et couvercle rabattable en fonte d'aluminium, tube en polyamide.
La profondeur d'encastrement minimale est de 75 mm (en cas d'utilisation de deux supports universels UT4/45) ou de 110 mm (en cas d'utilisation du support de module universel intermédiaire).
-
- Caractéristiques techniques
-
Caractéristiques techniques

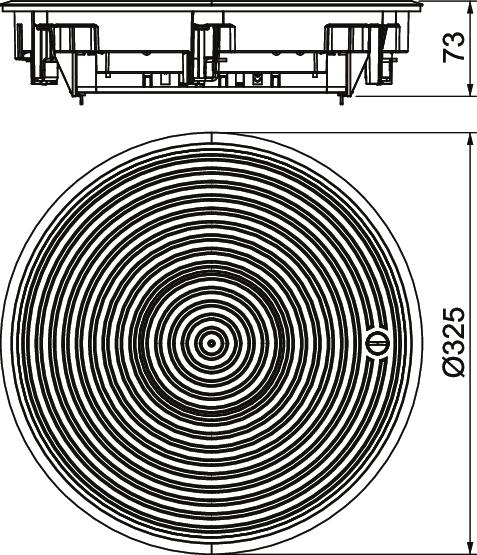

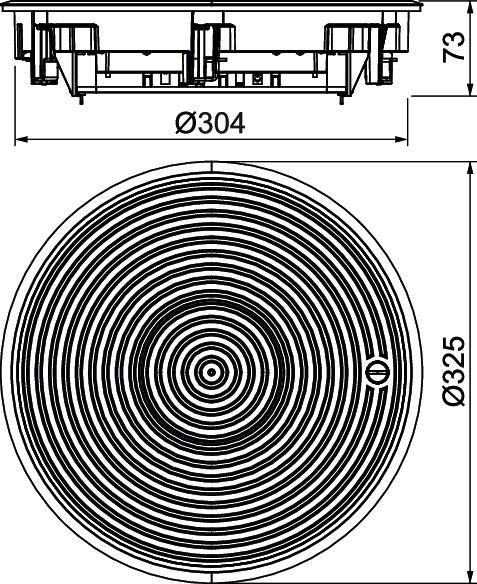

Couleur gris fer ; RAL 7011 Dimension Ø325X78 Empreinte CO2 (GWP) du berceau à la porte 5,8817 kg CO2e / 1 Pièce Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP45 Indice de protection code IK IK10 Matériau Coulage d'aluminium sous pression Mécanisme d'ouverture Verrou tournant Modèle Sortie de câble Tube escamotable Plage de serrage D max. 73 mm Plage de serrage D min. 4 mm - Tous les types
- Téléchargements
-
Fiche technique GRAF9-2 KU 7011 / 7429604 , 0.15MB , pdfFiche de données de sécurité GRAF9-2 KU 7011 / 7429604 , 0.05MB , pdfCatalogue Systèmes sous chape , 2.10MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
