Cable tray SKSU 110 FT SOMY 3000 | 200 | 1,5 | non | Acier | galvanisé à chaud 85 µm
morepic-1 morepic-2 morepic-3

Cable tray SKSU 110 FT SOMY

Réf. 7196012 | EAN 4012195738275

3000 mm
1,5 mm
non
Acier
galvanisé à chaud 85 µm
Description du produit
Description du produit
SKSU 110 = Système de chemins de câbles lourd, non perforé, d'une hauteur d'aile de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Il existe une perforation pour l'éclissage des deux côtés du chemin de câbles. Les éclisses droites doivent être commandées à part, dans les quantités requises.

  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Environmental Product Declaration (EPD)
  • Empreinte CO₂ (PCF)
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint non
Avec couvercle non
Cote B 200 mm
Couleur zinc
Dimension 110x200x3000
Distance entre support 4,0m 0,8 kN/m
Distance entre supports 2,0m 2,4 kN/m
Distance entre supports 1,5m 3 kN/m
Distance entre supports 2,5m 1,76 kN/m
Distance entre supports 3,0m 1,2 kN/m
Distance entre supports 3,5m 0,84 kN/m
Empreinte CO2 (GWP) du berceau à la porte 12,0486 kg CO2e / 1 Mètre
Épaisseur de tôle 1,5 mm
Hauteur 110 mm
Largeur 200 mm
Longueur 3000 mm
Maintien en fonction non
Matériau Acier
Modèle longue portée non
Perforation de montage dans le fond non
Perforation latérale non
Schéma de perçage NATO non
Section utile 218 cm²
Surface galvanisé à chaud 85 µm
Type de raccord du système de chemin de câble vissé
Type de test de charge selon CEI 61537 Type II
Version du connecteur sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles SKSU 110

Diagramme de charge du chemin de câbles SKSU 110
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de tôle Maintien en fonction Matériau Surface Réf. Quantité Plus petite unité de vente
SKSU 120 FT SO 3000 mm 200 mm 1,5 mm non Acier galvanisé à chaud 85 µm 7196012
3 m
SKSU 130 FT SO 3000 mm 300 mm 1,5 mm non Acier galvanisé à chaud 85 µm 7196013
3 m
SKSU 140 FT SO 3000 mm 400 mm 1,5 mm non Acier galvanisé à chaud 85 µm 7196014
3 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente

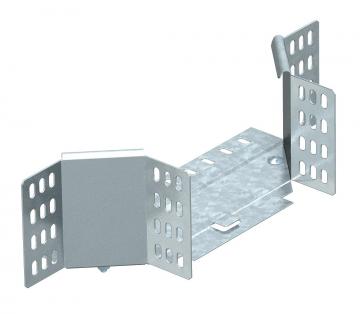

Mounting/branch piece FT SOMY Mounting/branch piece FT SOMY RAA 120 FT SO 7196175
1 Pièce
