Chemin de câbles SKSU 110 FT SOMY
Réf. 7196014 | EAN 4012195851202
- Description du produit
-
Description du produitSKSU 110 = Système de chemins de câbles lourd, non perforé, d'une hauteur d'aile de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Il existe une perforation pour l'éclissage des deux côtés du chemin de câbles. Les éclisses droites doivent être commandées à part, dans les quantités requises.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Avec couvercle non Cote B 400 mm Couleur zinc Dimension 110x400x3000 Distance entre support 4,0m 0,8 kN/m Distance entre supports 2,0m 2,4 kN/m Distance entre supports 1,5m 3 kN/m Distance entre supports 2,5m 1,76 kN/m Distance entre supports 3,0m 1,2 kN/m Distance entre supports 3,5m 0,84 kN/m Empreinte CO2 (GWP) du berceau à la porte 17,4688 kg CO2e / 1 Mètre Épaisseur de tôle 1,5 mm Hauteur 110 mm Largeur 400 mm Longueur 3000 mm Maintien en fonction non Matériau Acier Modèle longue portée non Perforation de montage dans le fond non Perforation latérale non Schéma de perçage NATO non Section utile 438 cm² Surface galvanisé à chaud 85 µm Type de raccord du système de chemin de câble vissé Type de test de charge selon CEI 61537 Type II Version du connecteur sans raccord Caractéristiques techniques
Diagramme de charge du chemin de câbles SKSU 110
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

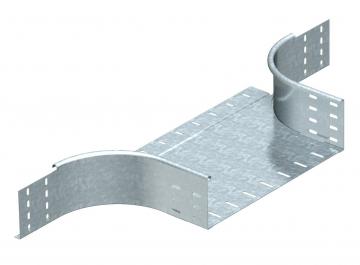

Add-on tee FT SOMY
RAA 140 FT SO 7196176 1 Pièce - Téléchargements
-
