Cassette ajustable, peut être désaccouplée, pour trappe d’inspection, acier inoxydable
Réf. 7409601 | EAN 4012197369170
- Description du produit
-

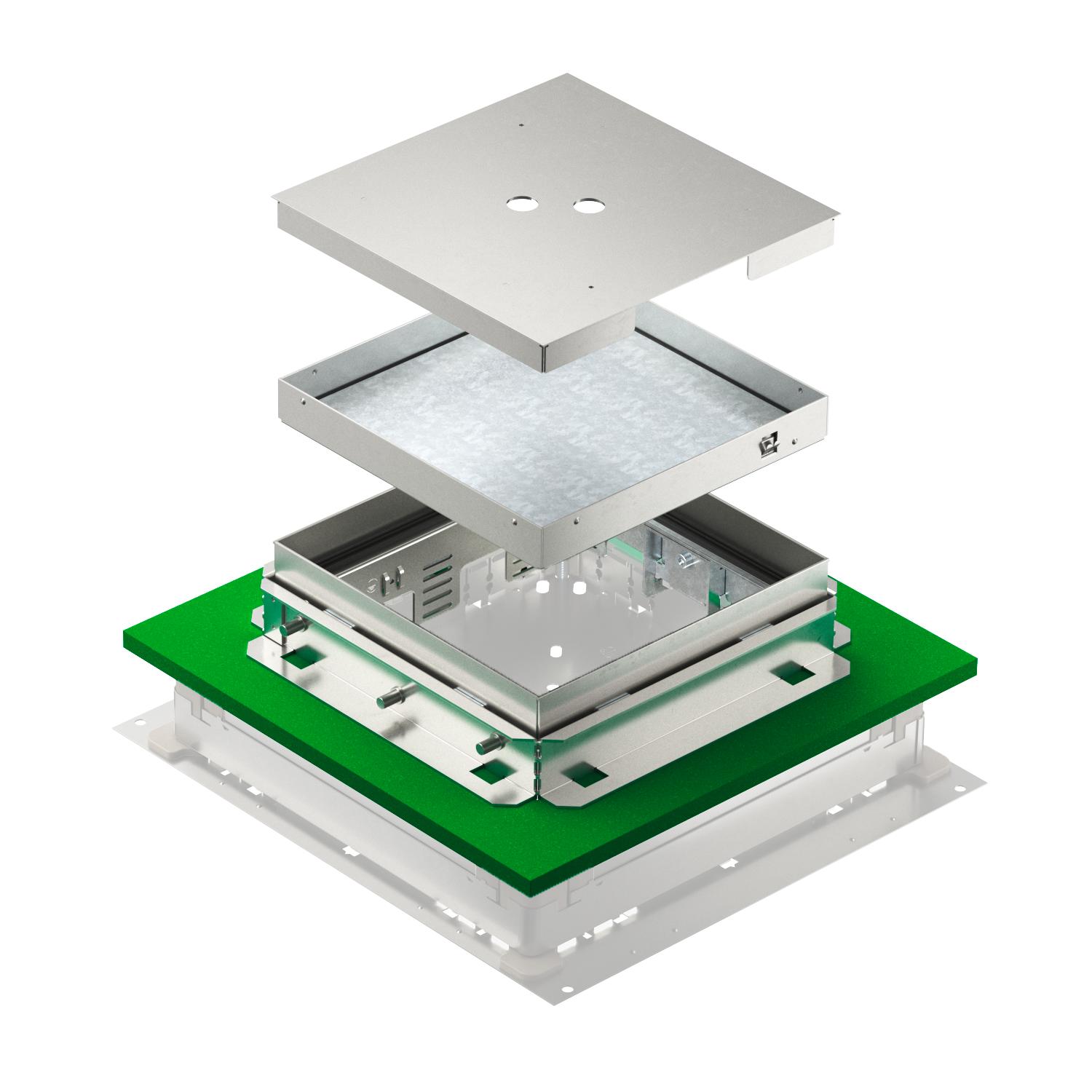

Description du produitCassette carrée réglable en hauteur et découplable pour le montage d’appareillages affleurant avec le sol et sans joints dans des boîtes de raccordement sous plancher UZD 250-3 (profondeur d’encastrement minimale 151 mm)/UGD55 250-3 (profondeur d’encastrement minimale 136 mm). Convient à toutes les chapes en ciment. Cadre de cassette avec élément de coffrage intégré et fonction de mise à niveau. Le cadre de cassette est mis au niveau du bord supérieur du revêtement de sol via 4 trous oblongs. Convient aux planchers nettoyés à sec ou à l’eau. La cassette est fixée dans le couvercle de montage au moyen d’équerres de fixation lors des travaux de pose de la chape/du sol terrazzo et est découplée dans toutes les directions une fois montée. Le cadre de cassette est en acier inoxydable et dispose d’un évidement de 25 mm pour l’insertion du revêtement de sol dans le couvercle. Convient uniquement aux revêtements de sol lisses.
Cassette ajustable en tant que cassette pleine, 3 passages Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universelsUT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages module 45
Cassette réglable en hauteur avec couvercle plein. La livraison comprend un couvercle de protection pour chape en aluminium (pouvant être rectifié), un couvercle de montage adapté pour la fixation de l’élément de coffrage de cassette et une jupe ISO pour découplage de la boîte de raccordement sous chape.
-
- Caractéristiques techniques
-
Caractéristiques techniques

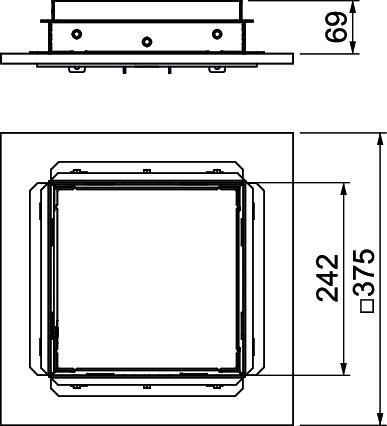

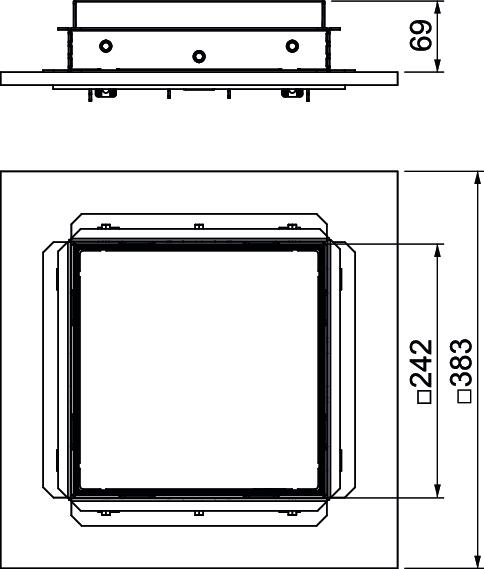

Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N convient pour montage dans des faux-planchers non Convient pour montage dans plancher technique non Découplable oui Dimension 243x243x83 Dimension nominale pour boîtier d'appareillages 9 Empreinte CO2 (GWP) du berceau à la porte 40,7164 kg CO2e / 1 Pièce Entretien du sol humide Épaisseur du revêtement de sol 25 mm Hauteur 81 mm Hauteur de chape max. 110 mm Hauteur de chape min. 69 mm Hauteur de plancher min. 136 mm Homologations NF Indice de protection (IP) en utilisation IP00 Indice de protection (IP) hors utilisation IP55 Indice de protection code IK IK10 Largeur 243 mm Longueur 243 mm Matériau Acier inoxydable Modèle carré Modèle pour charges lourdes non Modèle Sortie de câble Aucune sortie de câble Norme EN 50085-2-2 Plage de réglage max. 110 mm Plage de réglage min. 69 mm Profondeur de montage 136 mm Support d'appareillage pour le logement de paniers appareillage non Type du système d'encastrement UT4 - Tous les types
- Téléchargements
-
Fiche technique TRKN 9 VS 250 / 7409601 , 0.25MB , pdfFiche de données de sécurité TRKN 9 VS 250 / 7409601 , 0.05MB , pdfDéclaration de conformité UE TRKN 9 VS 250 / 7409601 , 0.11MB , pdfREACH Déclaration de conformité TRKN 9 VS 250 / 7409601 , 0.12MB , pdfRoHS Déclaration de conformité TRKN 9 VS 250 / 7409601 , 0.13MB , pdfInstructions de montage Longue notice de montage des cassettes pour sols sans joints TRK , 5.22MB , pdfInstructions de montage Notice de montage de la cassette réglable en hauteur pour chapes poncées , 5.13MB , pdfInstructions de montage Brève notice de montage des cassettes pour sols sans joints TRK , 1.85MB , pdf
