Cassette réglable en hauteur pour trappe d'inspection, RKNUZD3, acier inoxydable
Réf. 7409621 | EAN 4012197438616
- Description du produit
-
Description du produitCassette pleine réglable en hauteur et découplée par rapport au plancher pour la réalisation d'une trappe d'inspection de taille nominale 9 dans des planchers nettoyés à sec ou à l'eau en intérieur, pour le montage dans des boîtes de tirage UZD250-3 ou UZD350-3 en association avec un couvercle de montage DUG../9 ou dans des boîtes de tirage UGD250-3/9 ou UGD350-3/9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage. Convient uniquement aux revêtements de sol lisses.

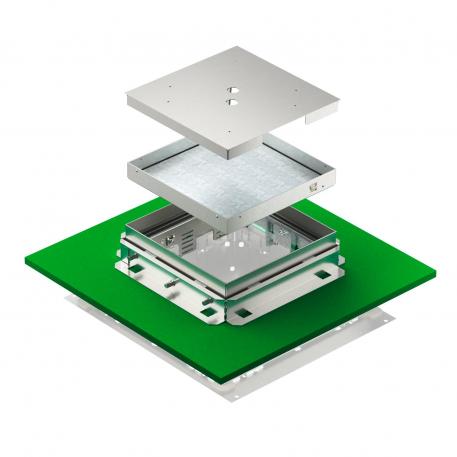

Height-adjustable cassette with blanking cover. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Caractéristiques techniques
-
Caractéristiques techniques

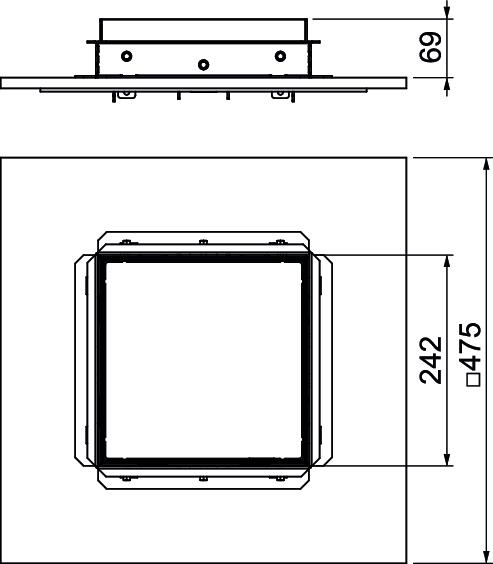

Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N convient pour montage dans des faux-planchers non Convient pour montage dans plancher technique non Découplable oui Dimension 243x243x118 Dimension h 81 mm Dimension nominale pour boîtier d'appareillages 9 Empreinte CO2 (GWP) du berceau à la porte 49,4163 kg CO2e / 1 Pièce Entretien du sol humide Épaisseur du revêtement de sol 25 mm Hauteur 81 mm Hauteur de chape max. 110 mm Hauteur de chape min. 69 mm Hauteur de plancher min. 136 mm Homologations NF Indice de protection (IP) en utilisation IP00 Indice de protection (IP) hors utilisation IP55 Indice de protection code IK IK10 Largeur 243 mm Longueur 243 mm Matériau acier inoxydable 1.4301 Modèle carré Modèle pour charges lourdes non Modèle Sortie de câble Aucune sortie de câble Norme EN 50085-2-2 Plage de réglage max. 110 mm Plage de réglage min. 69 mm Profondeur de montage 136 mm Support d'appareillage pour le logement de paniers appareillage non Type du système d'encastrement UT4 - Tous les types
-
Tous les types
- Téléchargements
-
Instructions de montage Longue notice de montage des cassettes pour sols sans joints TRK , 0.55MB , pdfInstructions de montage Brève notice de montage des cassettes pour sols sans joints TRK , 1.87MB , pdf
