Cassette réglable en hauteur pour charges lourdes pour tube, RKFRSL, taille nominale R4, acier inoxydable 114 | 159 | 25 | 114 | R4

Cassette réglable en hauteur pour charges lourdes pour tube, RKFRSL, taille nominale R4, acier inoxydable

Réf. 7409464 | EAN 4012195869702

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	R4

Description du produit

Description du produit

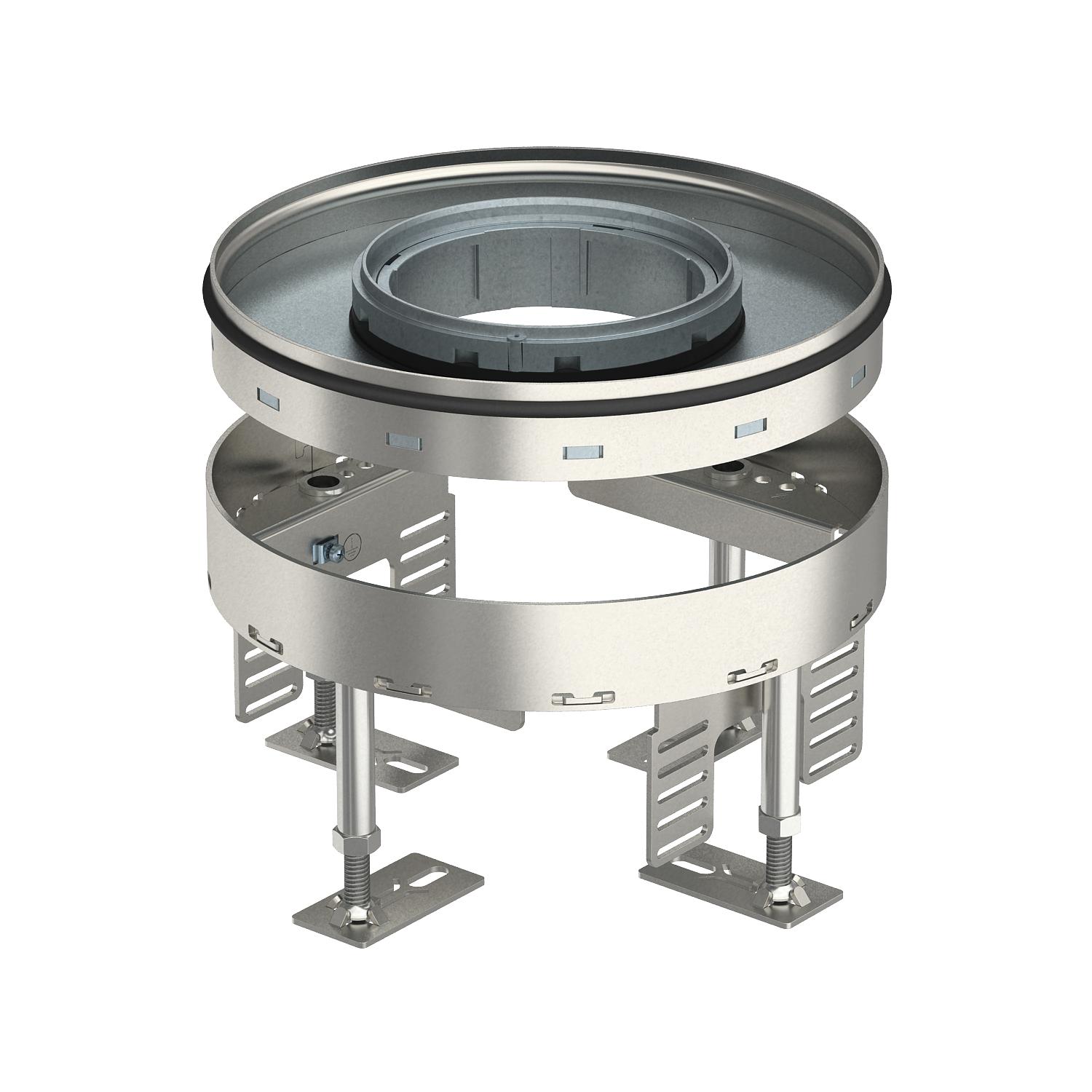

Cassette ronde pour charges lourdes pour tube de taille nominale R4 pour le montage d'appareillages dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec en intérieur. Classe de charge 2 jusqu'à 20 kN.
Cassette charges lourdes ajustable avec tubulure avec une classe de charges de 2 à 20 kN, à 2 passages. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45. Le tube n’est pas compris dans la livraison.

Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes	20 kN (OBO SL2)
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	non

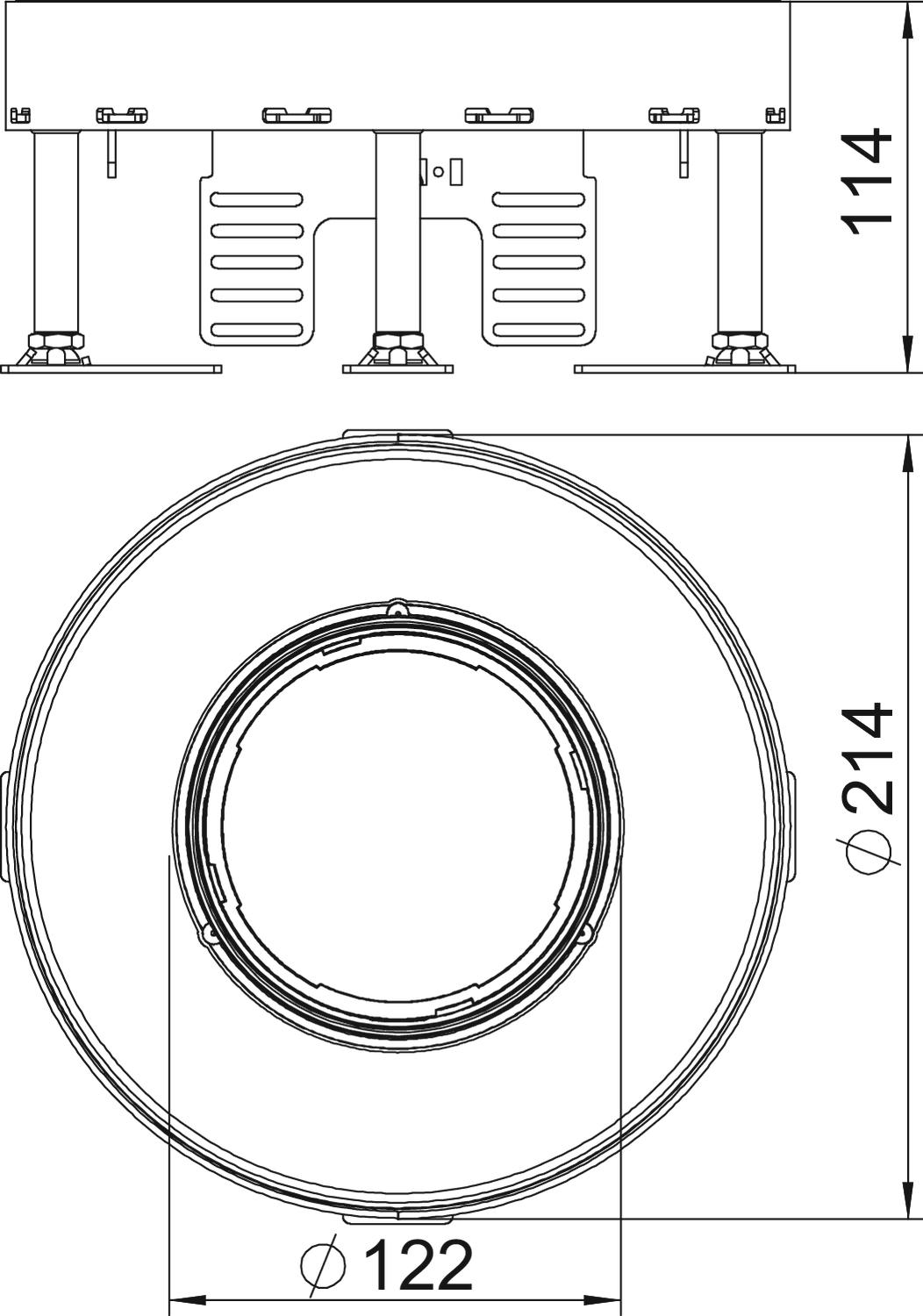

Diamètre de montage	215
Dimension	Ø215mm
Dimension h	114 mm
Dimension nominale pour boîtier d'appareillages	R4
Empreinte CO2 (GWP) du berceau à la porte	14,9296 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	25 mm
Hauteur de plancher max.	159 mm
Hauteur de plancher min.	114 mm
Indice de protection (IP) en utilisation	IP20

Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Matériau	acier inoxydable 1.4301
Modèle	rond
Modèle pour charges lourdes	oui
Modèle Sortie de câble	Tube escamotable
Nombre d'appareillages montables	6
Nombre de paniers support appareillage	2
Nombre des sorties de câble	1
Plage de réglage max.	159 mm
Plage de réglage min.	114 mm
Profondeur de montage	114 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT3

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKFR2 4 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R4	7409462	Pièce	1 Pièce
RKFR2 4 SL2V2 25	114 mm	159 mm	25 mm	114 mm	R4	7409464	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pied de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Couvercle de tube , avec poignée étrier pour l'extraction	TUK2 GV	7428140	Pièce	1 Pièce
Sabot d’insonorisation	SRS 4	7405798	Pièce	4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale R4	SK RK4R	7404382	Pièce	1 Pièce
Couvercle de montage charges lourdes pour UZD 350, dimension nominale R4	DUG 350-3 R4SL	7401412	Pièce	1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm	UT3 45 3	7408723	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm	MTU 2	7407836	Pièce	1 Pièce
