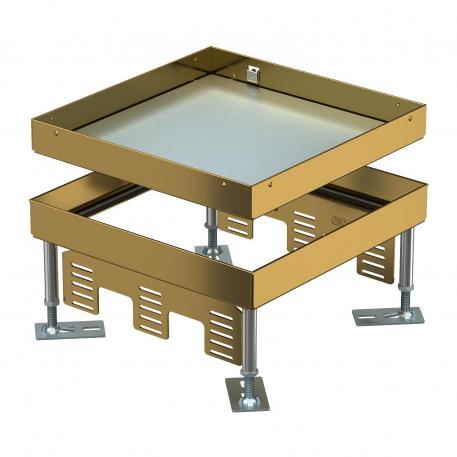

Cassette réglable en hauteur pour trappe d'inspection, RKN, laiton 110 | 155 | 25 | 110 | Aucune sortie de câble | 9

Cassette réglable en hauteur pour trappe d'inspection, RKN, laiton

Réf. 7408976 | EAN 4012197278229

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Modèle Sortie de câble	Aucune sortie de câble

Dimension nominale pour boîtier d'appareillages	9

Description du produit

Description du produit

Cassette carrée pleine réglable en hauteur de taille nominale 9 pour la réalisation d'une trappe d'inspection dans les systèmes de goulottes, les faux-planchers et les planchers creux, dans des planchers nettoyés à l'eau ou à sec en intérieur. Convient uniquement aux revêtements de sol lisses.
Pour le montage de 3 supports universels UT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages Module 45®. Il est possible d'installer 3 plaques de recouvrement APMT5.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découpe de sol/Ouverture de montage	244x244
Découplable	non

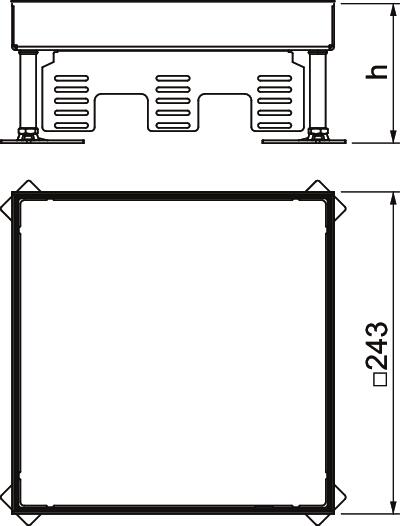

Dimension	243x243x105
Dimension h	110 mm
Dimension nominale pour boîtier d'appareillages	9
Empreinte CO2 (GWP) du berceau à la porte	14,3726 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	25 mm
Hauteur	110 mm
Hauteur de plancher max.	155 mm
Hauteur de plancher min.	110 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP00

Indice de protection (IP) hors utilisation	IP55
Indice de protection code IK	IK10
Largeur	243 mm
Largeur cote de montage	244 mm
Longueur	243 mm
Longueur cote de montage	244 mm
Matériau	laiton
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Aucune sortie de câble
Nombre de supports universels	3 x UT4
Norme	EN 50085-2-2
Plage de réglage max.	155 mm
Plage de réglage min.	110 mm
Profondeur de montage	110 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Modèle Sortie de câble	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKN3 9 MS 20	105 mm	150 mm	20 mm	105 mm	Aucune sortie de câble	9	7408972	Pièce	1 Pièce
RKN3 9 MS 25	110 mm	155 mm	25 mm	110 mm	Aucune sortie de câble	9	7408976	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pied de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Sabot d’insonorisation	SRS 4	7405798	Pièce	4 Pièce
Couvercle de montage 350 taille nominale 9	DUG 350-3 9	7400513	Pièce	1 Pièce
