Chemin de câbles EKS 60 FS 3000 | 100 | 2 | non | Acier | galvanisé par bande

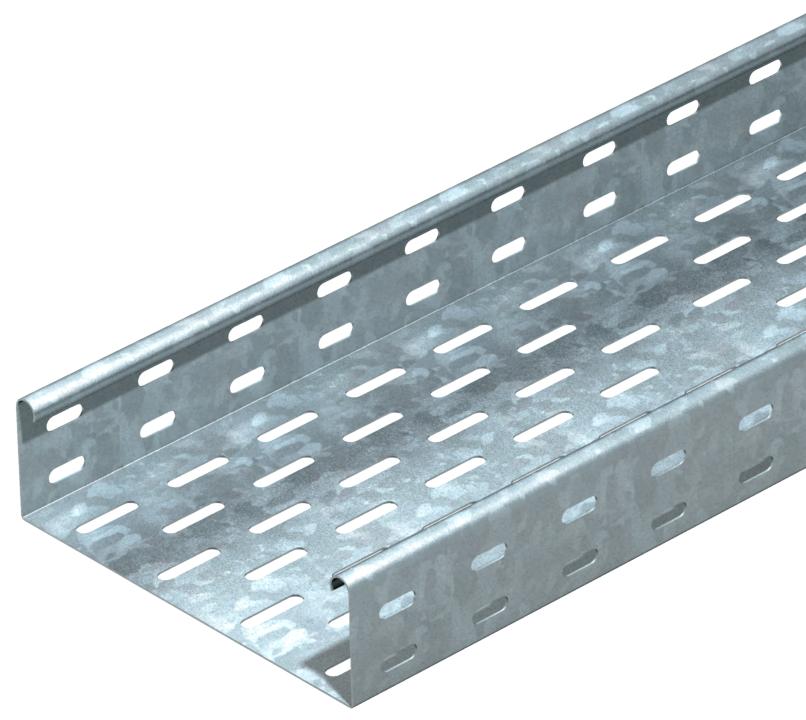

Chemin de câbles EKS 60 FS

Réf. 6056148 | EAN 4012196542659

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	2 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé par bande

Description du produit

Description du produit

EKS 60 = système de chemins de câbles extra-lourd, hauteur d'aile de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Tous les modèles d'éclisses droites doivent être commandés séparément en quantités nécessaires.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	100 mm
Couleur	zinc
Dimension	60x100x3000
Dimensions	60 x 100
Distance entre supports 2,0m	2,2 kN/m
Distance entre supports 1,5m	3,3 kN/m
Distance entre supports 2,5m	1,6 kN/m
Distance entre supports 3,0m	0,95 kN/m
Empreinte CO2 (GWP) du berceau à la porte	8,5763 kg CO2e / 1 Mètre
Épaisseur de tôle	2 mm
Épaisseur de tôle	0,1 in
Hauteur	2 in
Hauteur	60 mm
Largeur	100 mm

Largeur	4 in
Longueur	3000 mm
Longueur	118 ft
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	5800 mm²
Section utile	58 cm²
Surface	galvanisé par bande
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

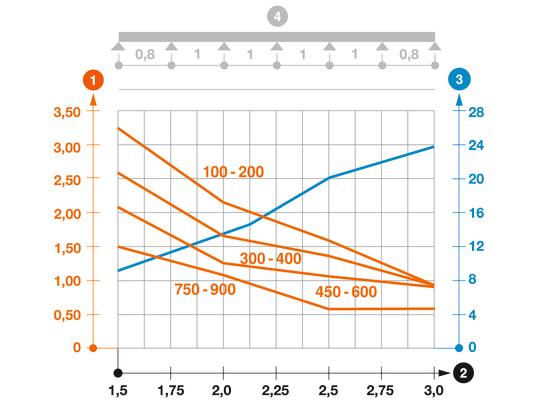

Diagramme de charge du chemin de câbles EKS 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
EKS 610 FS	3000 mm	100 mm	2 mm	non	Acier	galvanisé par bande	6056148	m	3 m
EKS 620 FS	3000 mm	200 mm	2 mm	non	Acier	galvanisé par bande	6056229	m	3 m
EKS 630 FS	3000 mm	300 mm	2 mm	non	Acier	galvanisé par bande	6056326	m	3 m
EKS 640 FS	3000 mm	400 mm	2 mm	non	Acier	galvanisé par bande	6056423	m	3 m
EKS 650 FS	3000 mm	500 mm	2 mm	non	Acier	galvanisé par bande	6056520	m	3 m
EKS 660 FS	3000 mm	600 mm	2 mm	non	Acier	galvanisé par bande	6056628	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FS	RLVK 60 FS	6067093	Pièce	10 Pièce
Couvre-joint FS	SSLB 100 FS	7070205	Pièce	20 Pièce
Coude à 45° 60 FS	RB 45 610 FS	6036100	Pièce	1 Pièce
Coude à 90° 60 FS	RB 90 610 FS	6036560	Pièce	1 Pièce
Coude à angle réglable 60 FS	RB W 610 FS	6037100	Pièce	1 Pièce
Dérivation à monter 60 FS	RAA 610 FS	6042111	Pièce	1 Pièce
Pièce en T 60 FS	RT 610 FS	6038100	Pièce	1 Pièce
Croix 60 FS	RK 610 FS	7027311	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 100 FS	6052096	m	3 m
Séparateur 60 FS	TSG 60 FS	6062068	m	3 m
