Chemin de câbles MKS 60 FT 3000 | 150 | 1 | non | Acier | galvanisé à chaud par trempage

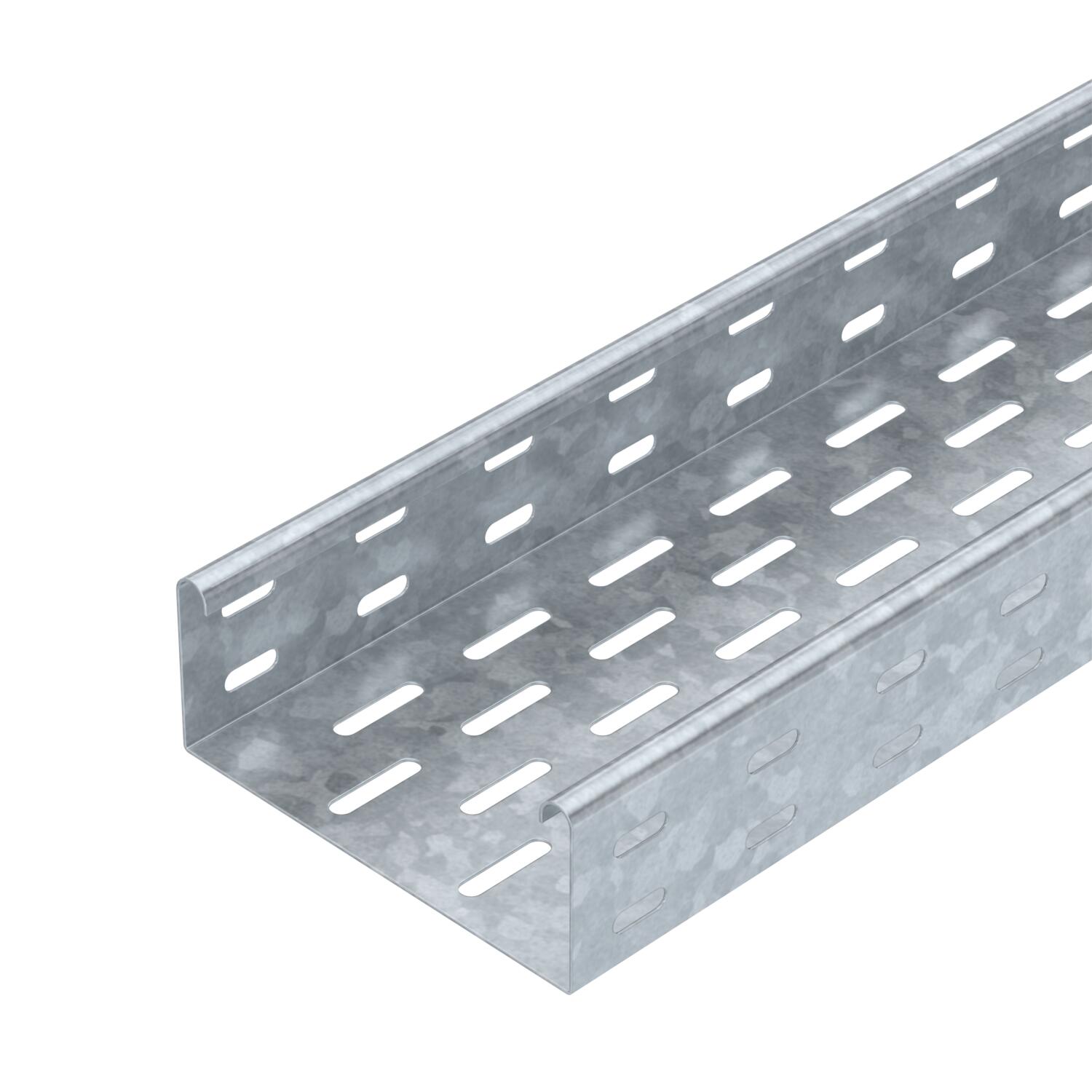

Chemin de câbles MKS 60 FT

Réf. 6055559 | EAN 4012196387915

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

MKS 60 = Système de chemins de câbles mi-lourd d'une hauteur d'aile de 60 mm.

Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	150 mm
Couleur	zinc

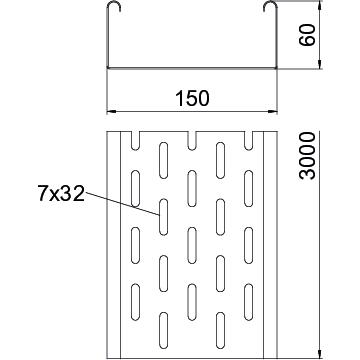

Dimension	60x150x3000
Dimension W	150 mm
Dimensions	60 x 150
Distance entre supports 2,0m	1 kN/m
Distance entre supports 1,5m	1,5 kN/m
Distance entre supports 1,75m	1,25 kN/m
Distance entre supports 2,5m	0,5 kN/m
Empreinte CO2 (GWP) du berceau à la porte	5,3645 kg CO2e / 1 Mètre
Épaisseur de tôle	0,04 in
Épaisseur de tôle	1 mm
Hauteur	2 in
Hauteur	60 mm

Largeur	150 mm
Largeur	6 in
Longueur	3000 mm
Longueur	10 ft
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	88 cm²
Section utile	8800 mm²
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles MKS 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
MKS 610 FT	3000 mm	100 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055710	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FT	RLVK 60 FT	6067603	Pièce	10 Pièce
Coude à 45° 60 FT	RB 45 615 FT	6036132	Pièce	1 Pièce
Coude à 90° 60 FT	RB 90 615 FT	6036592	Pièce	1 Pièce
Coude à angle réglable 60 FT	RB W 615 FT	6037122	Pièce	1 Pièce
Dérivation à monter 60 FT	RAA 615 FT	6042213	Pièce	1 Pièce
Pièce en T 60 FT	RT 615 FT	6038132	Pièce	1 Pièce
Couvercle avec verrou tournant DD	DRL 150 DD	6052706	m	3 m
Séparateur 60 DD	TSG 60 DD	6062327	m	3 m
