Chemin de câbles MKS 60 FT 3000 | 400 | 1 | non | Acier | galvanisé à chaud par trempage

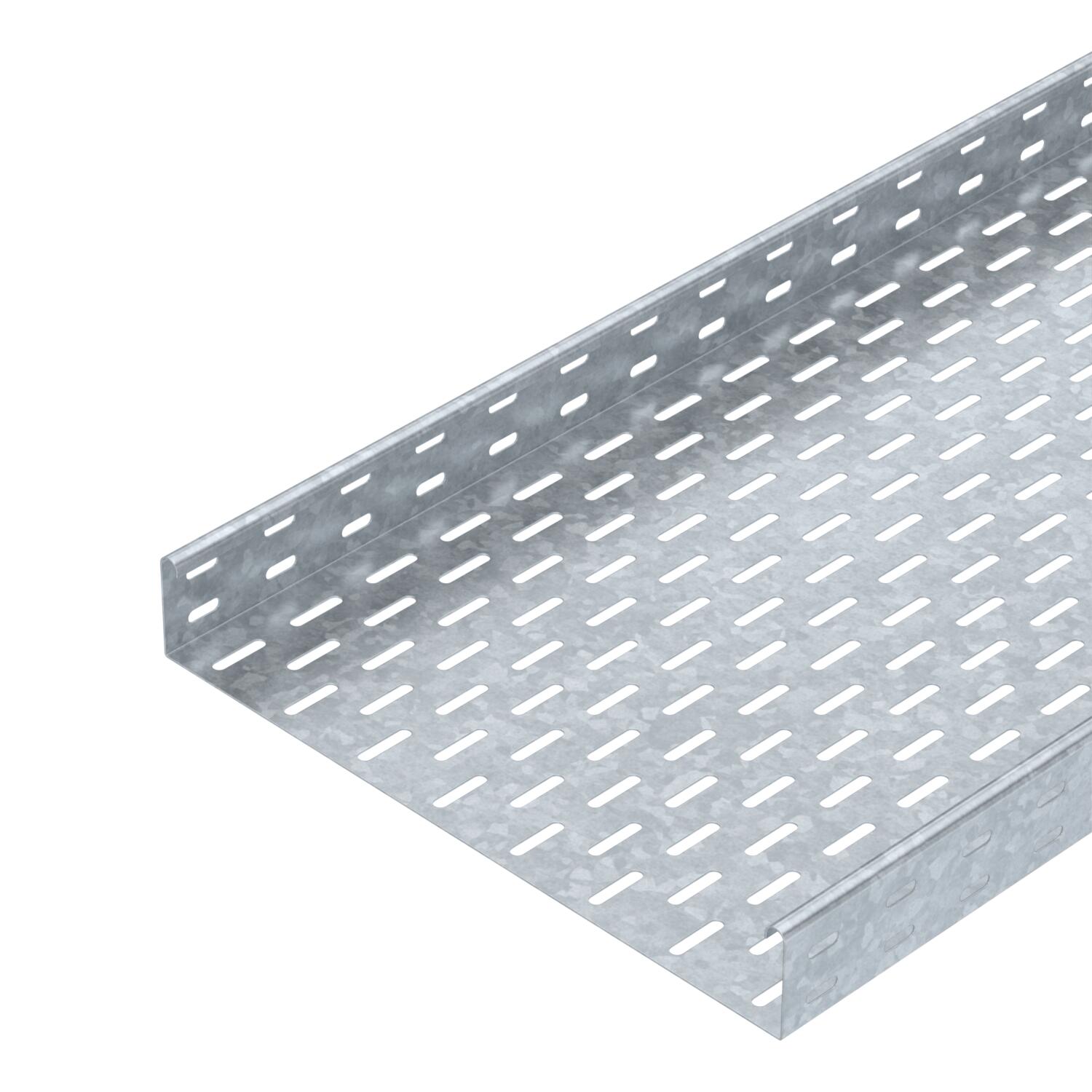

Chemin de câbles MKS 60 FT

Réf. 6055664 | EAN 4012196388035

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

MKS 60 = Système de chemins de câbles mi-lourd d'une hauteur d'aile de 60 mm.

Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	400 mm
Couleur	zinc

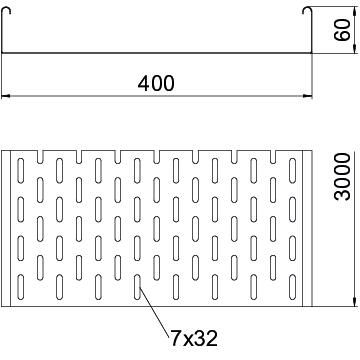

Dimension	60x400x3000
Dimension W	400 mm
Dimensions	60 x 400
Distance entre supports 2,0m	1 kN/m
Distance entre supports 1,5m	1,5 kN/m
Distance entre supports 1,75m	1,25 kN/m
Distance entre supports 2,5m	0,5 kN/m
Empreinte CO2 (GWP) du berceau à la porte	9,7683 kg CO2e / 1 Mètre
Épaisseur de tôle	0,04 in
Épaisseur de tôle	1 mm
Hauteur	60 mm
Hauteur	2 in

Largeur	16 in
Largeur	400 mm
Longueur	10 ft
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	238 cm²
Section utile	23800 mm²
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles MKS 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
MKS 610 FT	3000 mm	100 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6055710	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FT	RLVK 60 FT	6067603	Pièce	10 Pièce
Couvre-joint DD	SSLB 400 DD	7070322	Pièce	20 Pièce
Couvercle avec verrou tournant FT	DRL 400 FT	6051413	m	3 m
Coude à 45° 60 FT	RB 45 640 FT	6036138	Pièce	1 Pièce
Coude à 90° 60 FT	RB 90 640 FT	6036598	Pièce	1 Pièce
Coude à angle réglable 60 FT	RB W 640 FT	6037128	Pièce	1 Pièce
Dérivation à monter 60 FT	RAA 640 FT	6042219	Pièce	1 Pièce
Pièce en T 60 FT	RT 640 FT	6038138	Pièce	1 Pièce
Croix 60 FT	RK 640 FT	7027417	Pièce	1 Pièce
Couvercle avec verrou tournant DD	DRL 400 DD	6052715	m	3 m
Séparateur 60 DD	TSG 60 DD	6062327	m	3 m
Coude à 90° 60 FT	RB 90 640 FT	7125410	Pièce	1 Pièce
