Chemin de câbles SKS 60 FS 3000 | 100 | 1,5 | oui | Acier | galvanisé par bande

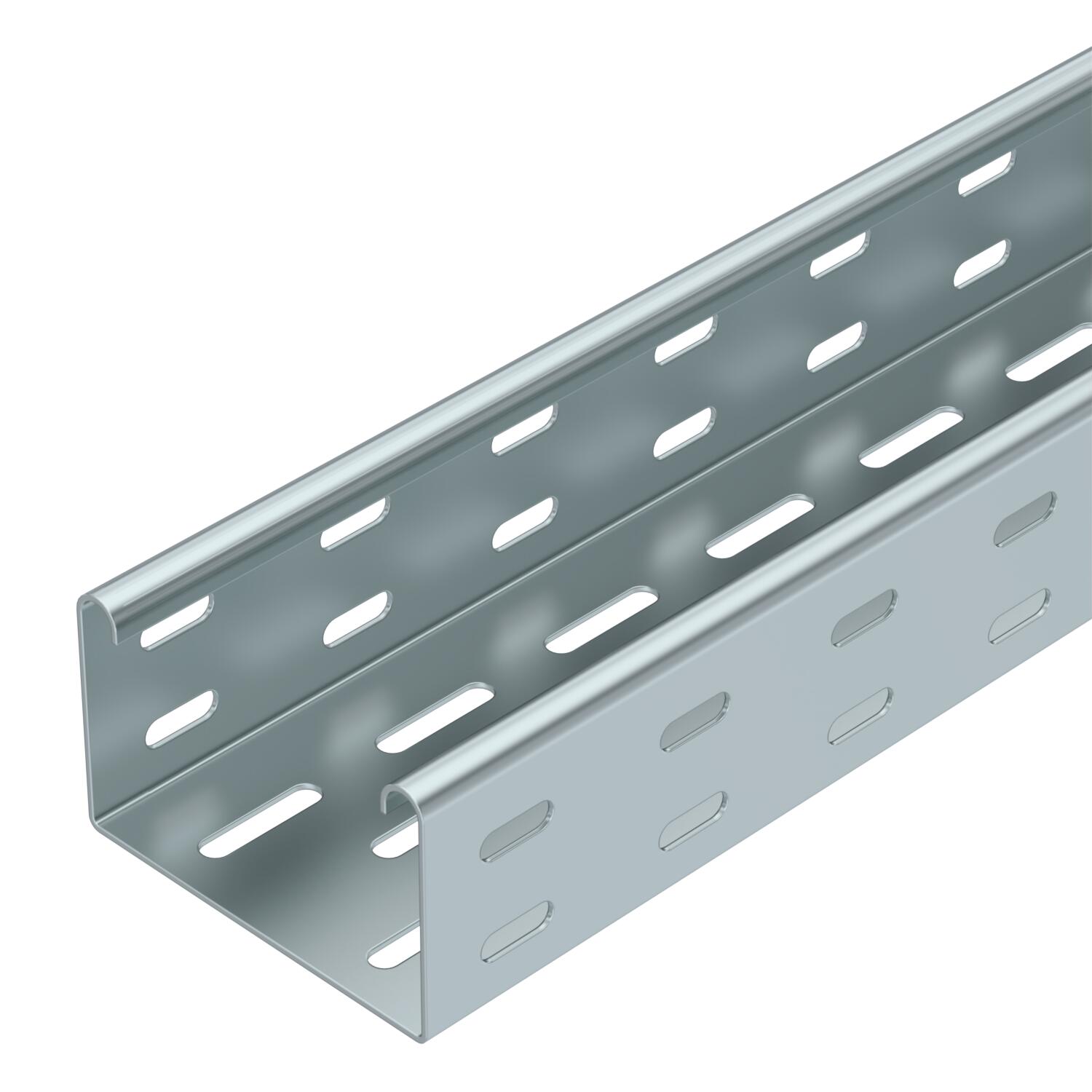

Chemin de câbles SKS 60 FS

Réf. 6056105 | EAN 4012196060191

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1,5 mm

Maintien en fonction

Matériau	Acier

Surface	galvanisé par bande

Description du produit

Description du produit

SKS 60 = Système de chemins de câbles lourd d'une hauteur latérale de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Le chemin de câbles type SKS peut également être utilisé pour la sécurité de fonctionnement. Pour d'autres informations, se reporter aux systèmes de protection contre les incendies BSS. Kit d'éclissage droit type RV 60 inclus dans la livraison.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	100 mm
Couleur	zinc

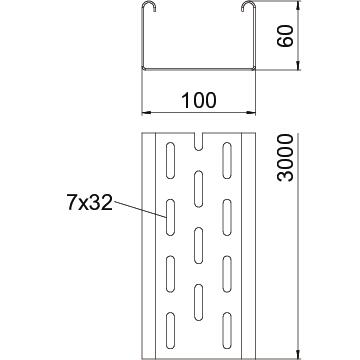

Dimension	60x100x3000
Dimension W	100 mm
Dimensions	60 x 100
Distance entre supports 2,0m	1,8 kN/m
Distance entre supports 1,5m	2,65 kN/m
Distance entre supports 2,5m	1,15 kN/m
Distance entre supports 3,0m	0,5 kN/m
Empreinte CO2 (GWP) du berceau à la porte	6,6327 kg CO2e / 1 Mètre
Épaisseur de tôle	1,5 mm
Épaisseur de tôle	0,06 in
Hauteur	60 mm
Hauteur	2 in
Largeur	100 mm

Largeur	6 in
Longueur	3000 mm
Longueur	10 ft
Maintien en fonction	oui
Matériau	Acier
Modèle longue portée	non
Perforation au fond	7 x 32
Perforation de montage dans le fond	oui
Perforation latérale	oui
Protection contre l'incendie	Sécurité de fonctionnement structure porteuse normalisée
Schéma de perçage NATO	non
Section utile	58 cm²
Section utile	5800 mm²
Surface	galvanisé par bande
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

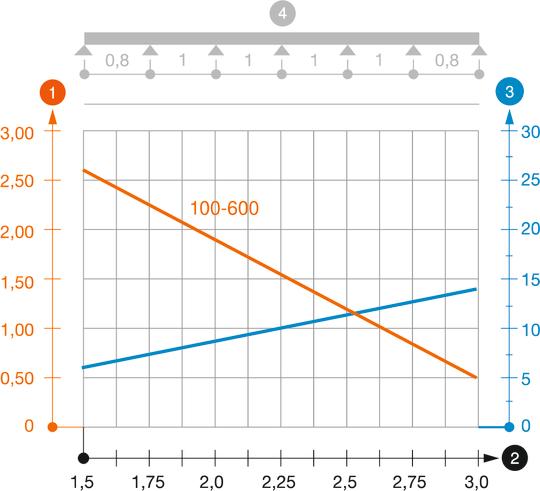

Diagramme de charge du chemin de câbles SKS 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
SKS 610 FS	3000 mm	100 mm	1,5 mm	oui	Acier	galvanisé par bande	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	oui	Acier	galvanisé par bande	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	oui	Acier	galvanisé par bande	6056202	m	3 m

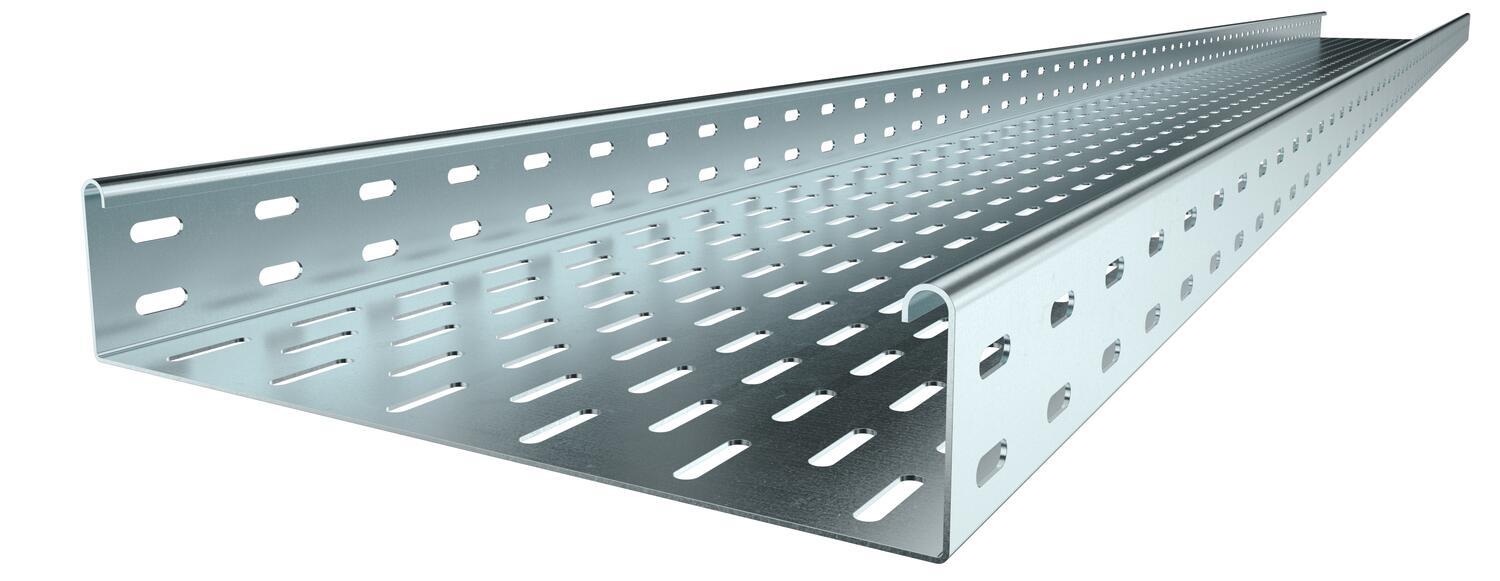

SKS 630 FS	3000 mm	300 mm	1,5 mm	oui	Acier	galvanisé par bande	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	non	Acier	galvanisé par bande	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	non	Acier	galvanisé par bande	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	non	Acier	galvanisé par bande	6056601	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

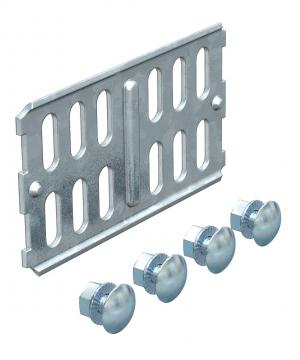

Raccord droit FS	RLVK 60 FS	6067093	Pièce	10 Pièce

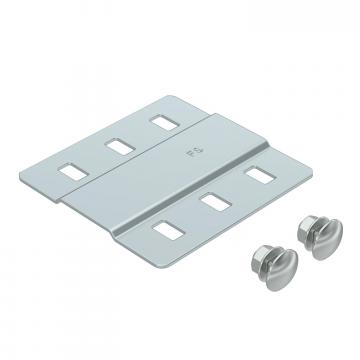

Couvre-joint FS	SSLB 100 FS	7070205	Pièce	20 Pièce
Coude à 45° 60 FS	RB 45 610 FS	6036100	Pièce	1 Pièce

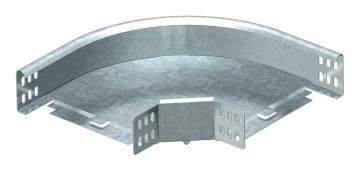

Coude à 90° 60 FS	RB 90 610 FS	6036560	Pièce	1 Pièce
Coude à angle réglable 60 FS	RB W 610 FS	6037100	Pièce	1 Pièce
Dérivation à monter 60 FS	RAA 610 FS	6042111	Pièce	1 Pièce
Pièce en T 60 FS	RT 610 FS	6038100	Pièce	1 Pièce
Croix 60 FS	RK 610 FS	7027311	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 100 FS	6052096	m	3 m
Séparateur 60 FS	TSG 60 FS	6062068	m	3 m
Coude à 90° 60 FS	RB 90 610 FS	6043216	Pièce	1 Pièce
