Chemin de câbles SKS 85 FT 3000 | 500 | 1,5 | non | Acier | galvanisé à chaud par trempage

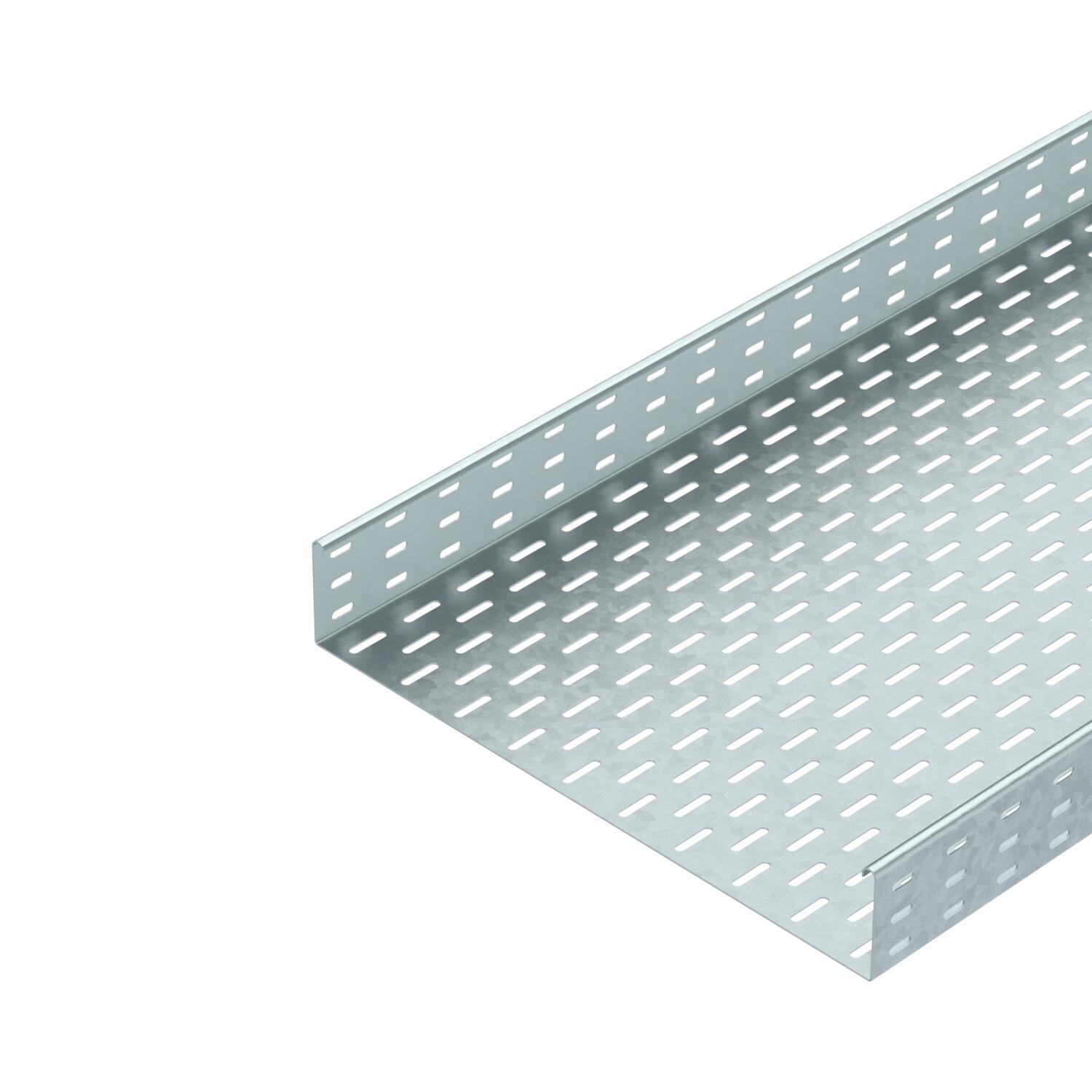

Chemin de câbles SKS 85 FT

Réf. 6058728 | EAN 4012196061693

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1,5 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

SKS 85 = système de chemins de câbles lourd, d'une hauteur d'aile de 85 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	500 mm
Couleur	zinc

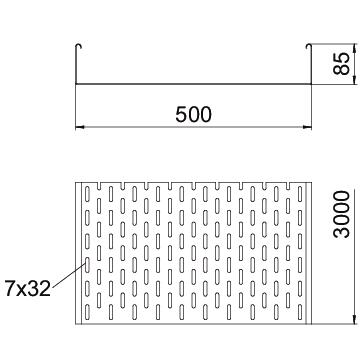

Dimension	85x500x3000
Dimensions	85 x 500
Distance entre supports 2,0m	2,25 kN/m
Distance entre supports 1,5m	2,8 kN/m
Distance entre supports 2,5m	1,5 kN/m
Distance entre supports 3,0m	0,75 kN/m
Empreinte CO2 (GWP) du berceau à la porte	17,5554 kg CO2e / 1 Mètre
Épaisseur de tôle	0,6 in
Épaisseur de tôle	1,5 mm
Hauteur	3 in
Hauteur	85 mm
Largeur	20 in

Largeur	500 mm
Longueur	3000 mm
Longueur	10 ft
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	423 cm²
Section utile	42300 mm²
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles SKS 85

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
SKS 810 FT	3000 mm	100 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058744	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit/coudé FT	RLVL 85 FT	6067816	Pièce	10 Pièce
Couvercle avec verrou tournant FT	DRL 500 FT	6051448	m	3 m
Coude à 45° 85 FT	RB 45 850 FT	6036238	Pièce	1 Pièce
Coude à 90° 85 FT	RB 90 850 FT	6036720	Pièce	1 Pièce
Coude à angle réglable 85 FT	RB W 850 FT	6037228	Pièce	1 Pièce
Dérivation à monter 85 FT	RAA 850 FT	6042241	Pièce	1 Pièce
Pièce en T 85 FT	RT 850 FT	6038238	Pièce	1 Pièce
Croix 85 FT	RK 850 FT	7027439	Pièce	1 Pièce
Couvercle avec verrou tournant DD	DRL 500 DD	6052718	m	3 m
Séparateur 85 DD	TSG 85 DD	6062331	m	3 m
