Chemin de câbles SKS 85 FT 3000 | 600 | 1,5 | non | Acier | galvanisé à chaud par trempage

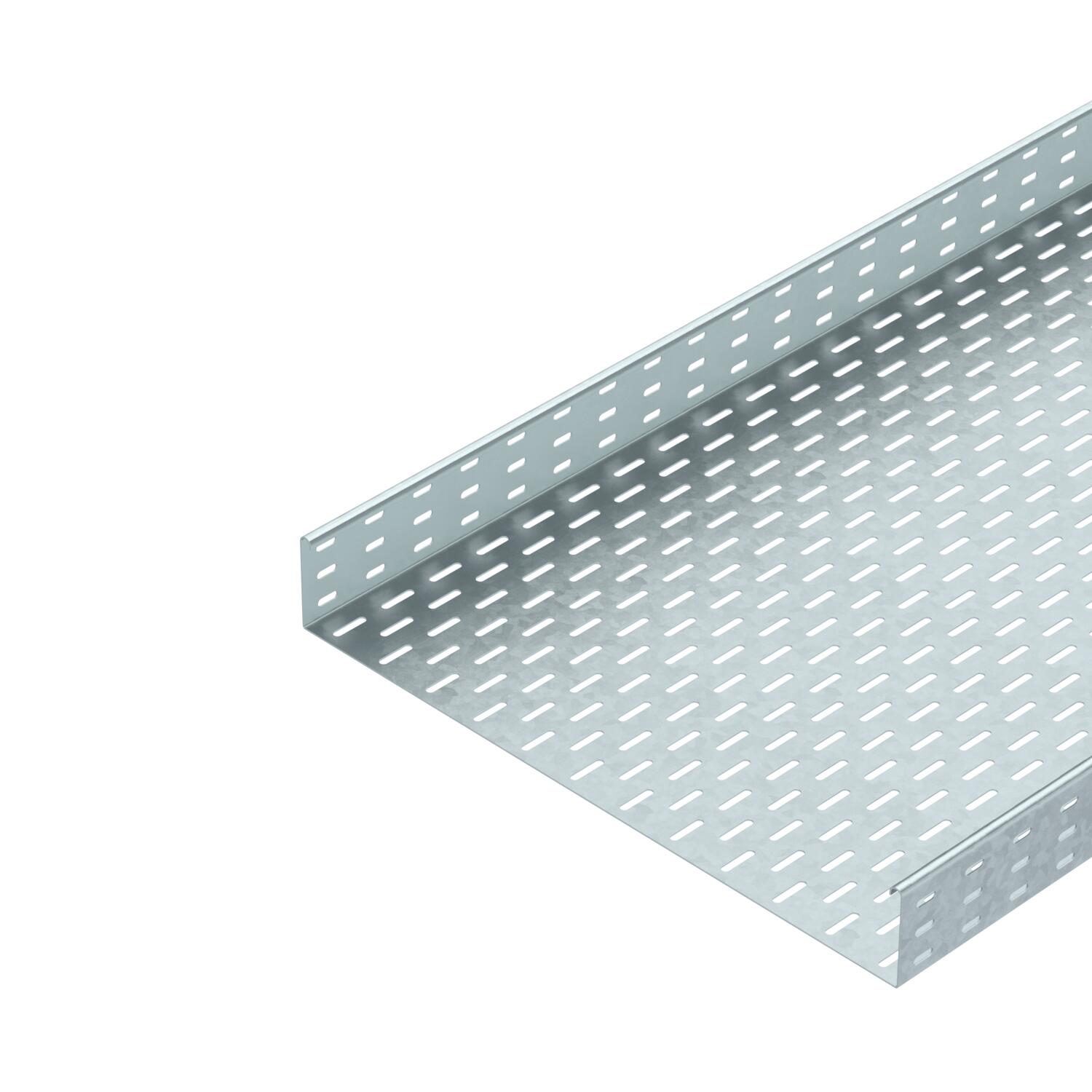

Chemin de câbles SKS 85 FT

Réf. 6058744 | EAN 4012196061754

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1,5 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

SKS 85 = système de chemins de câbles lourd, d'une hauteur d'aile de 85 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	600 mm
Couleur	zinc

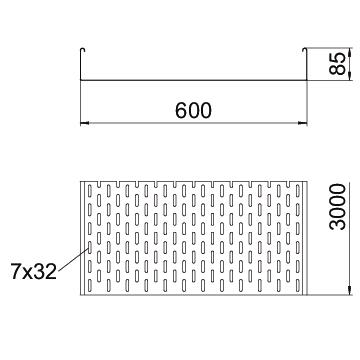

Dimension	85x600x3000
Dimensions	85 x 600
Distance entre supports 2,0m	2,25 kN/m
Distance entre supports 1,5m	2,8 kN/m
Distance entre supports 2,5m	1,5 kN/m
Distance entre supports 3,0m	0,75 kN/m
Empreinte CO2 (GWP) du berceau à la porte	20,1119 kg CO2e / 1 Mètre
Épaisseur de tôle	0,6 in
Épaisseur de tôle	1,5 mm
Hauteur	85 mm
Hauteur	3 in
Largeur	24 in

Largeur	600 mm
Longueur	10 ft
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	508 cm²
Section utile	50800 mm²
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles SKS 85

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
SKS 810 FT	3000 mm	100 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6058744	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit/coudé FT	RLVL 85 FT	6067816	Pièce	10 Pièce
Couvercle avec verrou tournant FT	DRL 600 FT	6051472	m	3 m
Coude à 45° 85 FT	RB 45 860 FT	6036240	Pièce	1 Pièce
Coude à 90° 85 FT	RB 90 860 FT	6036722	Pièce	1 Pièce
Coude à angle réglable 85 FT	RB W 860 FT	6037230	Pièce	1 Pièce
Dérivation à monter 85 FT	RAA 860 FT	6042243	Pièce	1 Pièce
Pièce en T 85 FT	RT 860 FT	6038240	Pièce	1 Pièce
Croix 85 FT	RK 860 FT	7027441	Pièce	1 Pièce
Couvercle avec verrou tournant DD	DRL 600 DD	6052724	m	3 m
Séparateur 85 DD	TSG 85 DD	6062331	m	3 m
