Console pour mur et pendard MWA 12 FS
Réf. 6424716 | EAN 4012196636853
- Description du produit
-

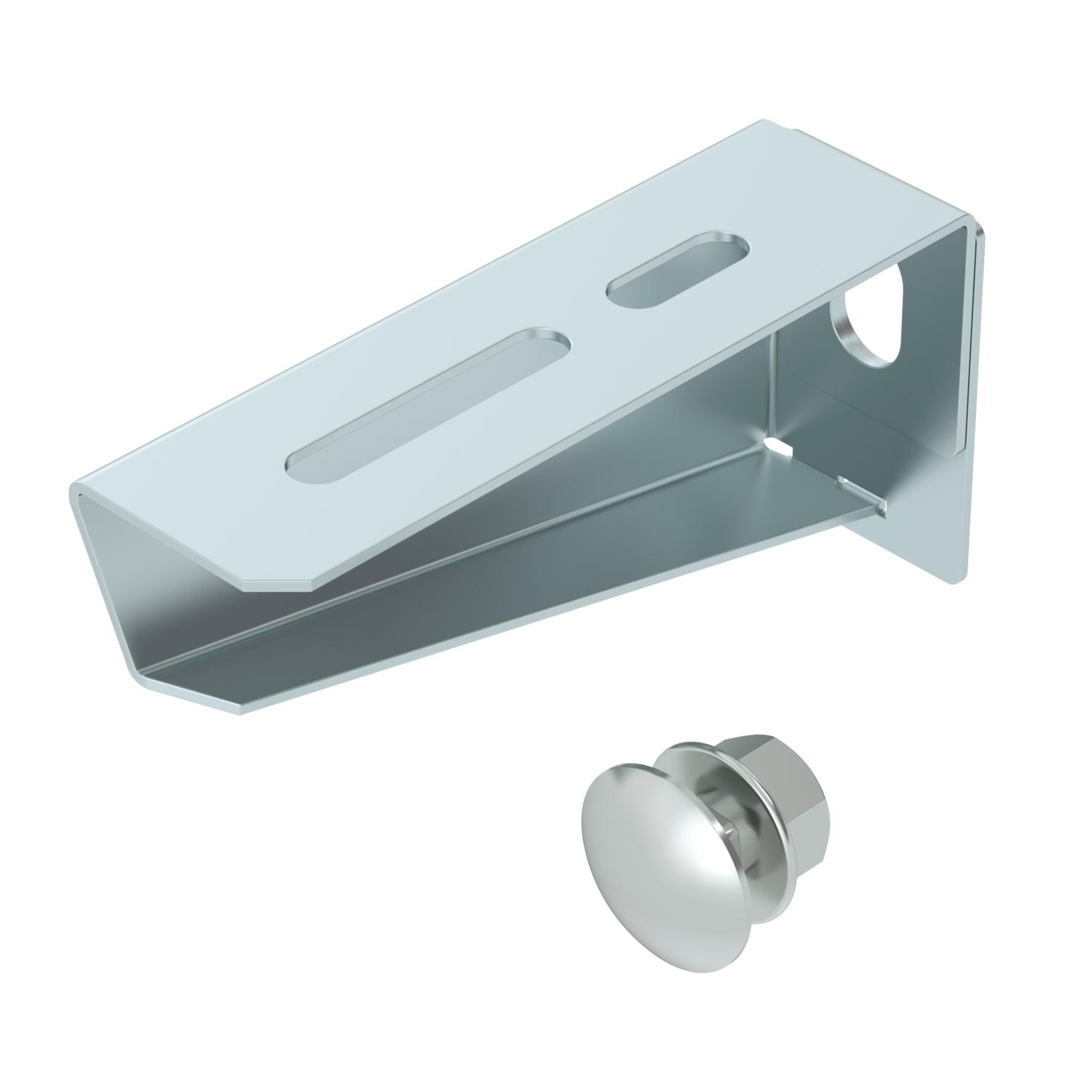

Description du produitConsole murale et de montant légère.
Livré avec un boulon TRCC type FRS M10x25 pour une fixation sur montant en U.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote A 32,5 mm Cote B 110 mm Couleur zinc Diamètre du trou 11 mm Dimension B110mm Dimension H 53 mm Dimension W 110 mm Empreinte CO2 (GWP) du berceau à la porte 0,4573 kg CO2e / 1 Pièce F en kN 1,2 kN Hauteur 2,09 in Hauteur 53 mm Largeur 4 in Largeur 110 mm Longueur 32,5 mm Maintien en fonction oui Matériau Acier Modèle Console murale et sur montant Surface galvanisé par bande Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console MWA 12
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Fixation rapide
FCM F 6424548 50 Pièce - Téléchargements
-
