Console pour mur et pendard MWA 12 FS
Réf. 6424759 | EAN 4012196637096
- Description du produit
-

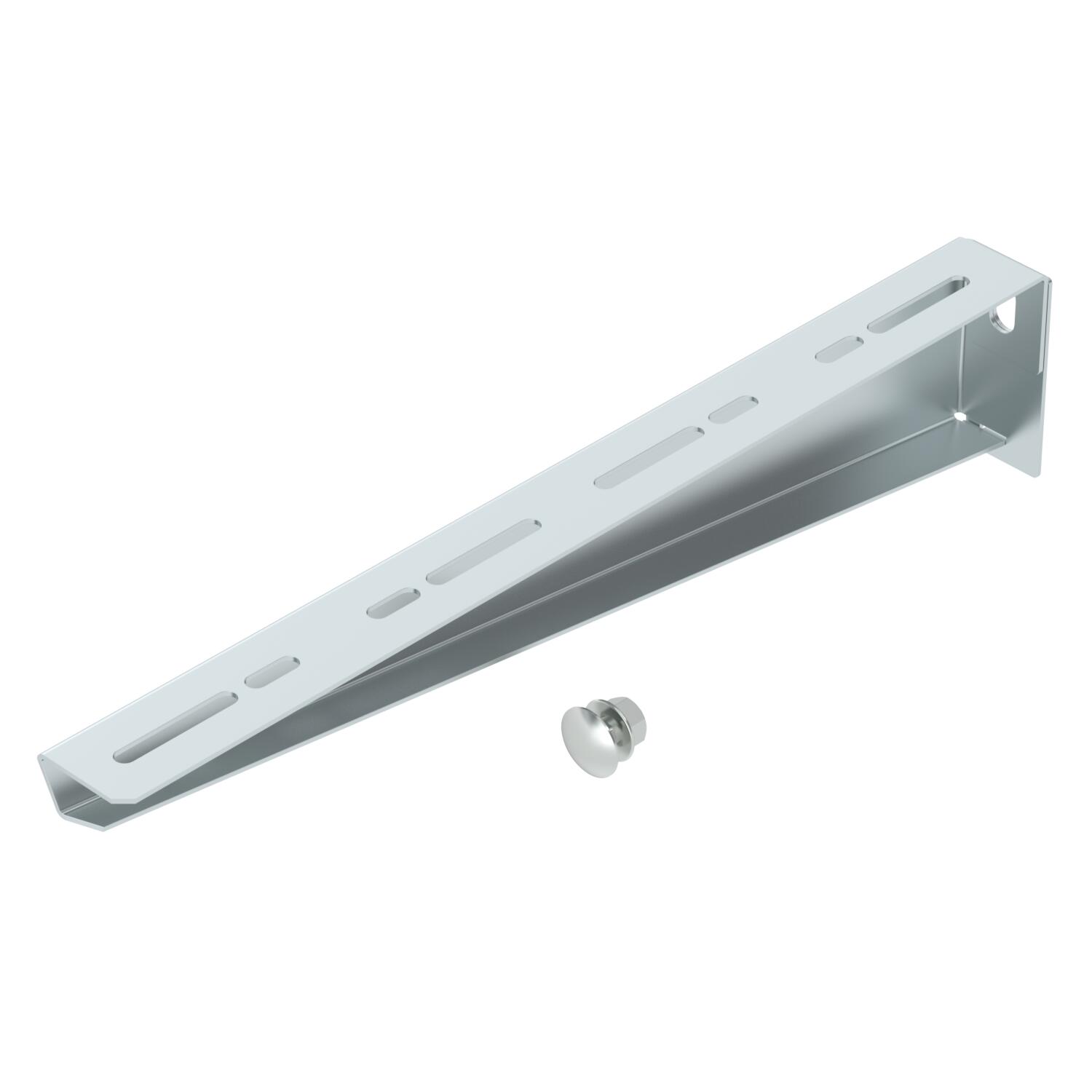

Description du produitConsole murale et de montant légère.
Livré avec un boulon TRCC type FRS M10x25 pour une fixation sur montant en U.
-
- Caractéristiques techniques
-
Caractéristiques techniques

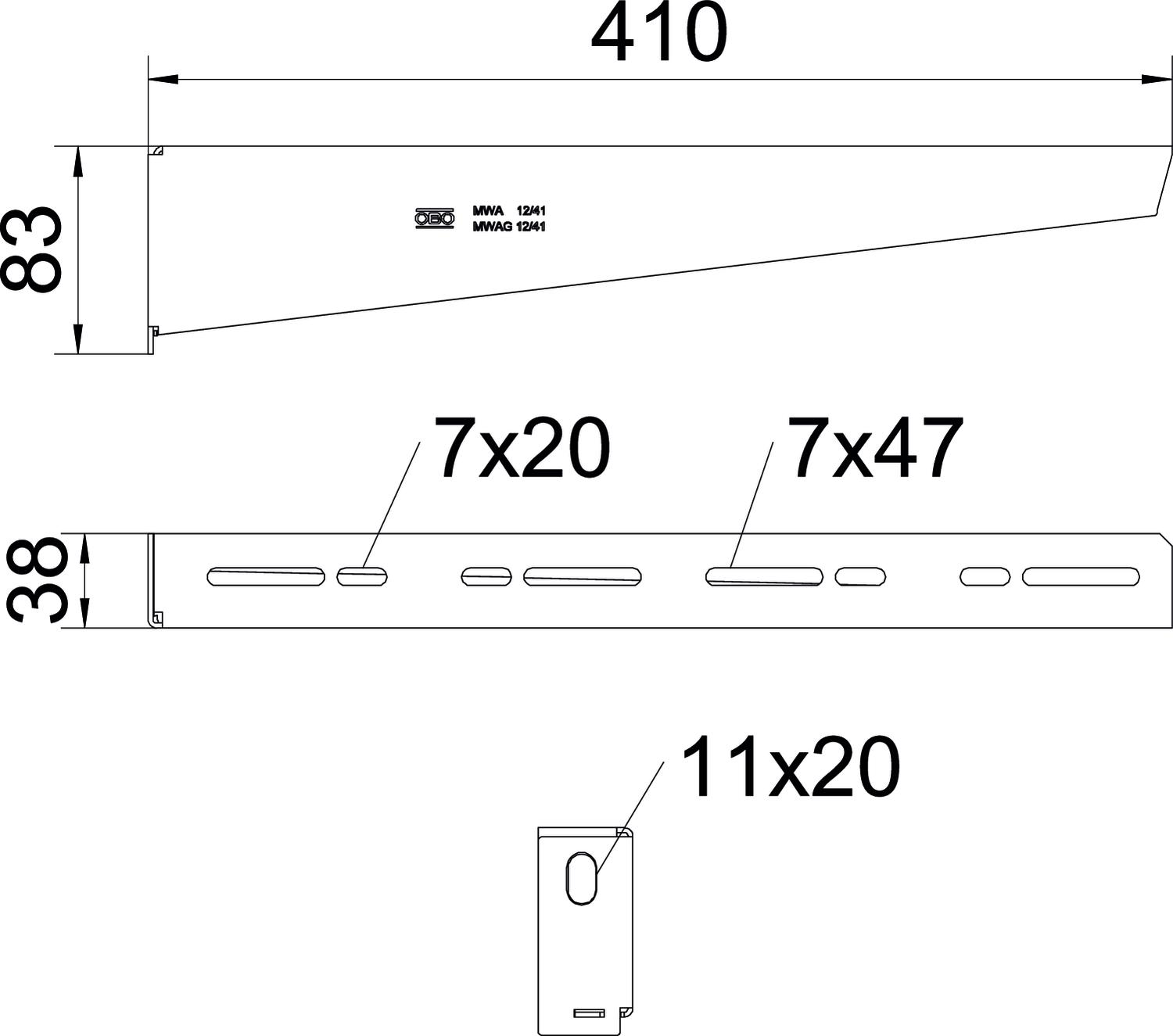

Acier inoxydable, teint non Cote A 38 mm Cote B 410 mm Couleur zinc Diamètre du trou 11 mm Dimension B410mm Dimension H 83 mm Dimension W 410 mm Empreinte CO2 (GWP) du berceau à la porte 1,9972 kg CO2e / 1 Pièce F en kN 1,2 kN Hauteur 3,27 in Hauteur 83 mm Largeur 16 in Largeur 410 mm Longueur 38 mm Maintien en fonction oui Matériau Acier Modèle Console murale et sur montant Surface galvanisé par bande Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console MWA 12
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Fixation rapide
FCM F 6424548 50 Pièce - Téléchargements
-
Fiche technique MWA 12 41S FS / 6424759 , 0.26MB , pdfCatalogue Cable support systems , 54.52MB , pdfDéclaration de conformité UE MWA 12 41S FS / 6424759 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni MWA 12 41S FS / 6424759 , 0.09MB , pdfREACH Déclaration de conformité MWA 12 41S FS / 6424759 , 0.12MB , pdfRoHS Déclaration de conformité MWA 12 41S FS / 6424759 , 0.12MB , pdfInstructions de montage Instructions de montage Systèmes de pendards en U , 2.02MB , pdf
