Console pour mur et pendard MWAG 12 FS
Réf. 6424600 | EAN 4012196324736
- Description du produit
-

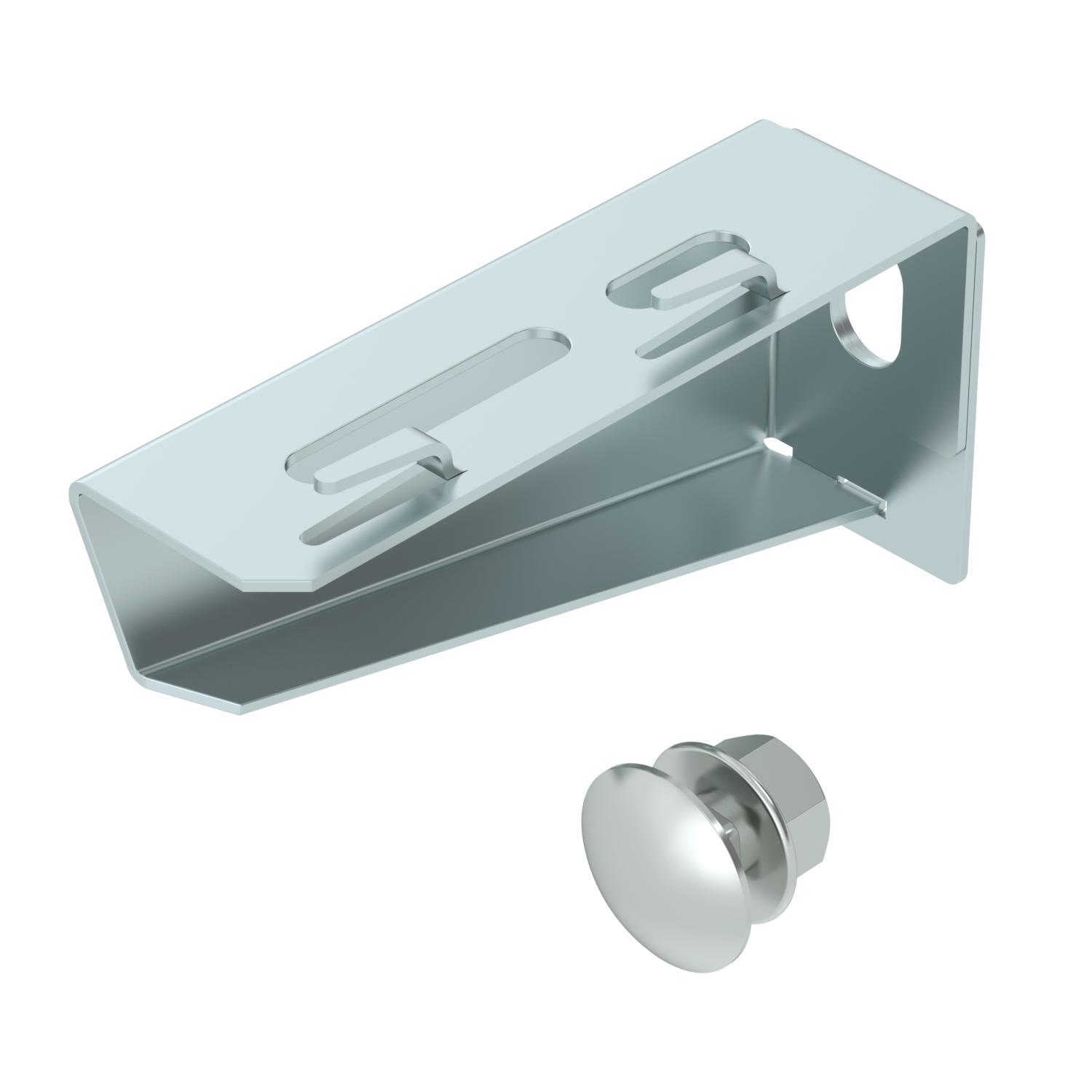

Description du produitConsole murale et de pendard légère, modèle pliable, pour la fixation sans vis de chemins de câbles en treillis.
Livré avec un boulon TRCC type FRS M10x25 pour une fixation sur montant en U.
-
- Caractéristiques techniques
-
Caractéristiques techniques

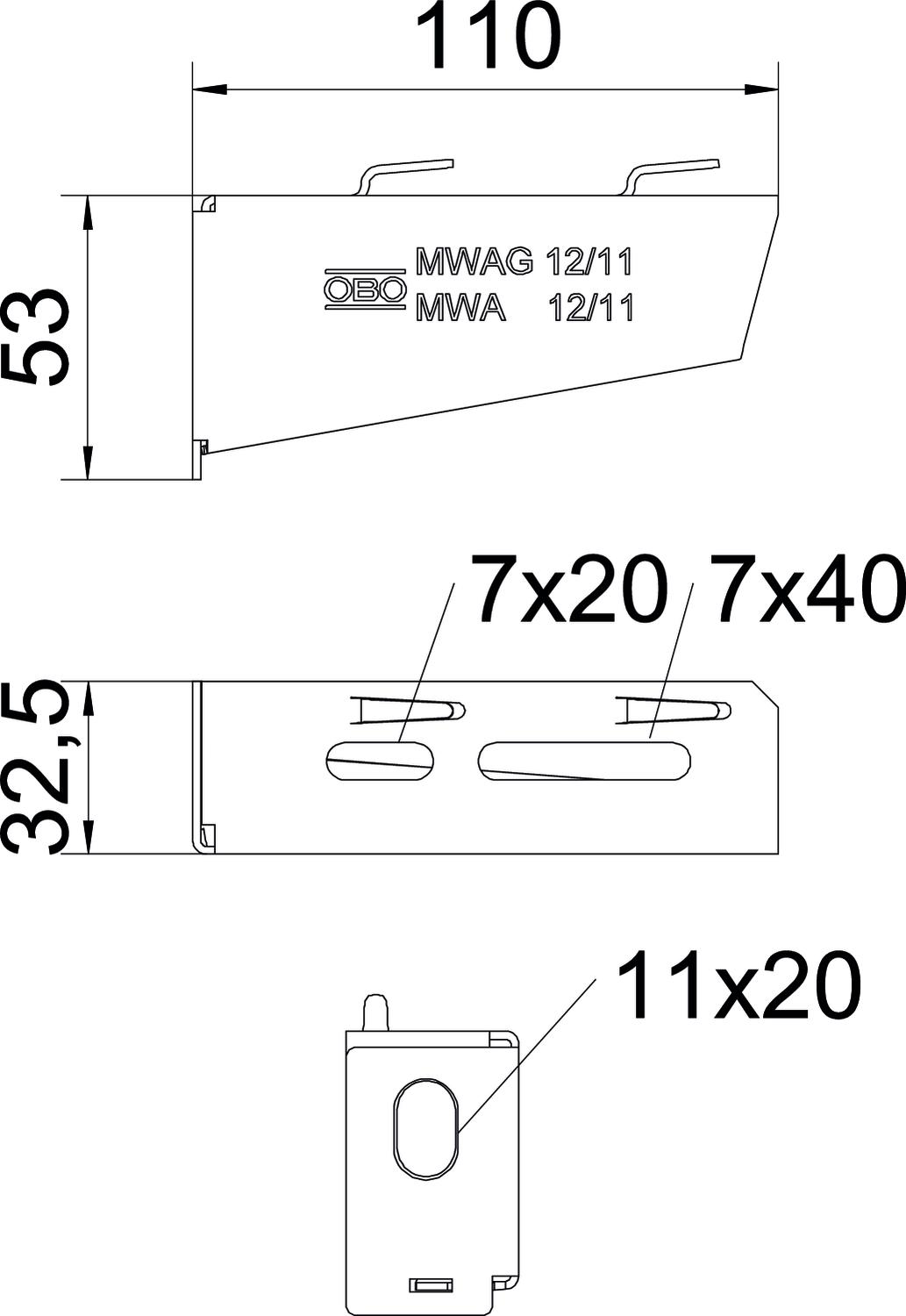

Acier inoxydable, teint non Cote A 32,5 mm Cote B 110 mm Couleur zinc Diamètre du trou 11 mm Dimension B110mm Dimension H 53 mm Empreinte CO2 (GWP) du berceau à la porte 0,4701 kg CO2e / 1 Pièce F en kN 1,2 kN Hauteur 53 mm Largeur 110 mm Longueur 32,5 mm Maintien en fonction non Matériau Acier Modèle Console murale et sur montant pour largeur min. 100 pourr largeur max. 100 mm Surface galvanisé par bande Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console MWAG 12
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
