Console pour mur et pendard MWAG 12 FS
Réf. 6424624 | EAN 4012196325634
- Description du produit
-

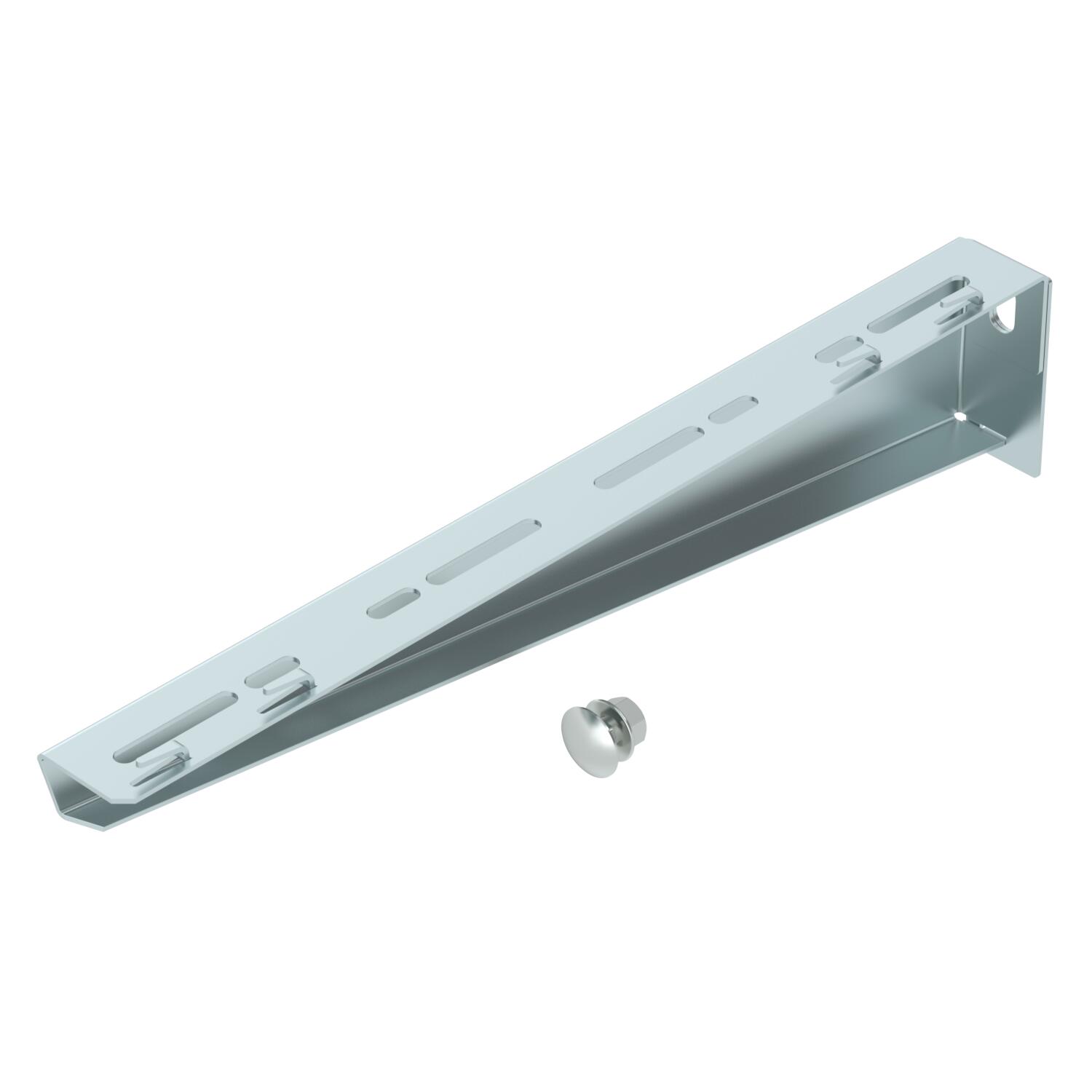

Description du produitConsole murale et de pendard légère, modèle pliable, pour la fixation sans vis de chemins de câbles en treillis.
Livré avec un boulon TRCC type FRS M10x25 pour une fixation sur montant en U.
-
- Caractéristiques techniques
-
Caractéristiques techniques

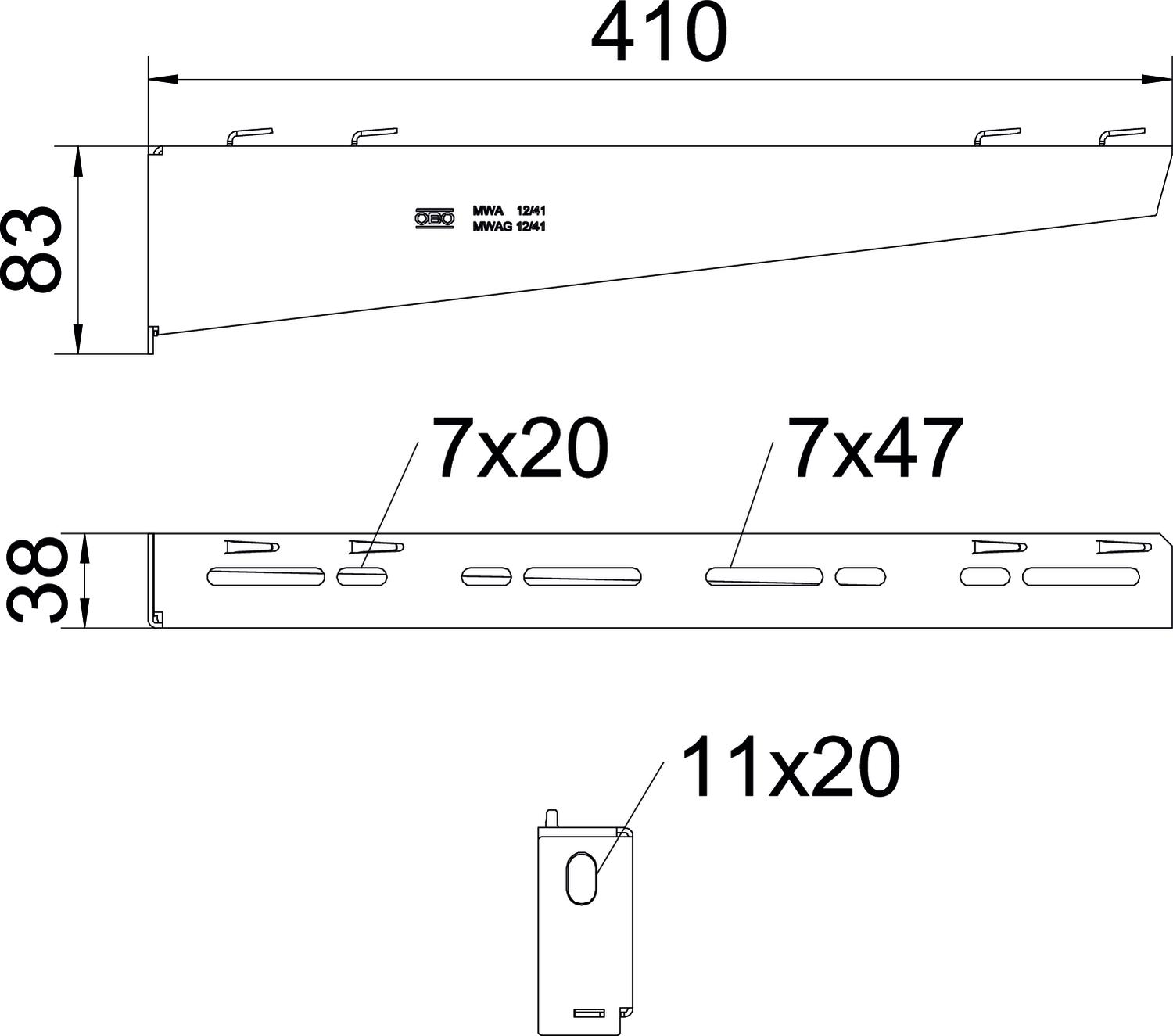

Acier inoxydable, teint non Cote A 38 mm Cote B 410 mm Couleur zinc Diamètre du trou 11 mm Dimension B410mm Dimension H 83 mm Empreinte CO2 (GWP) du berceau à la porte 2,0135 kg CO2e / 1 Pièce F en kN 1,2 kN Hauteur 83 mm Largeur 410 mm Longueur 38 mm Maintien en fonction non Matériau Acier Modèle Console murale et sur montant pour largeur min. 400 pourr largeur max. 400 mm Surface galvanisé par bande Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console MWAG 12
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
