Échelle à câbles LCIS 110, 6 m C30 FT 6000 | 500 | 1,5 | non

Échelle à câbles LCIS 110, 6 m C30 FT

Réf. 6209826 | EAN 4012196431663

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	1,5 mm

Maintien en fonction	non

Description du produit

Description du produit

Échelle à câbles d'une hauteur d'aile de 110 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Couleur	zinc
Dimension	110x500x6000
Écart entre échelons	300 mm
Épaisseur de longeron	1,5 mm
Fixation des échelons	soudé
Maintien en fonction	non
Matériau	Acier

Modèle de longeron latéral	profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	450 cm²
Section utile	45000 mm²
Surface	galvanisé à chaud par trempage

Dimensions

Cote B	500 mm
Fente de l’échelon	16,50
Hauteur	110 mm

Largeur	500 mm
Longueur	6000 mm

Charges

Distance entre support 4,0m	0,8 kN/m
Distance entre support 5,0m	0,65 kN/m
Distance entre supports 2,0m	3 kN/m
Distance entre supports 2,5m	2 kN/m

Distance entre supports 3,0m	1,4 kN/m
Distance entre supports 3,5m	1,05 kN/m
Distance entre supports 4,5m	0,7 kN/m
Distance par rapport au support 6,0m	0,35 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	10,5408 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	10,5408 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles type LCIS 110

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	non	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	non	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	non	6209824	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	non	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	non	6209828	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FT	DRL 500 FT	6051448	m	3 m
Raccord droit FT	LVG 110 FT	6216548	Pièce	10 Pièce
Raccord articulé FT	LGVG 110 FT	6216653	Pièce	10 Pièce
Raccord de dilatation 110 FT	LDVG 110 FT	6216670	Pièce	2 Pièce
Éclisse multifonction FT	LMFV 1150 FT	6225778	Pièce	1 Pièce
Coude à 90° 110 FT	LB 90 1150 R3 FT	6225150	Pièce	1 Pièce

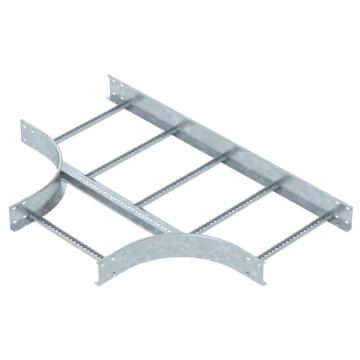

Pièce en T 110 FT	LT 1150 R3 FT	6225318	Pièce	1 Pièce

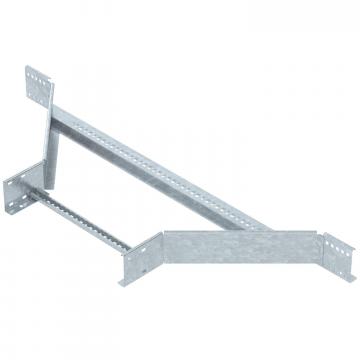

Dérivation à monter 110 FT	LAA 1150 R3 FT	6225938	Pièce	1 Pièce
Embout de protection	SKH 110 OR	6222553	Paire	20 Paire
Pièce de raccordement FT	LAS 110 FT	6221424	Pièce	10 Pièce
Séparateur 85 DD	TSG 85 DD	6062331	m	3 m
Tôle d'angle DD	LEB 50 DD	6221259	Pièce	1 Pièce
Tôle de passage	LALB 50 FT	6221882	Pièce	1 Pièce
Tôle de départ FT	LAB 50 FT	6220460	Pièce	1 Pièce
Tôle de fond DD	ELB-L 50 DD	6103364	m	3 m
