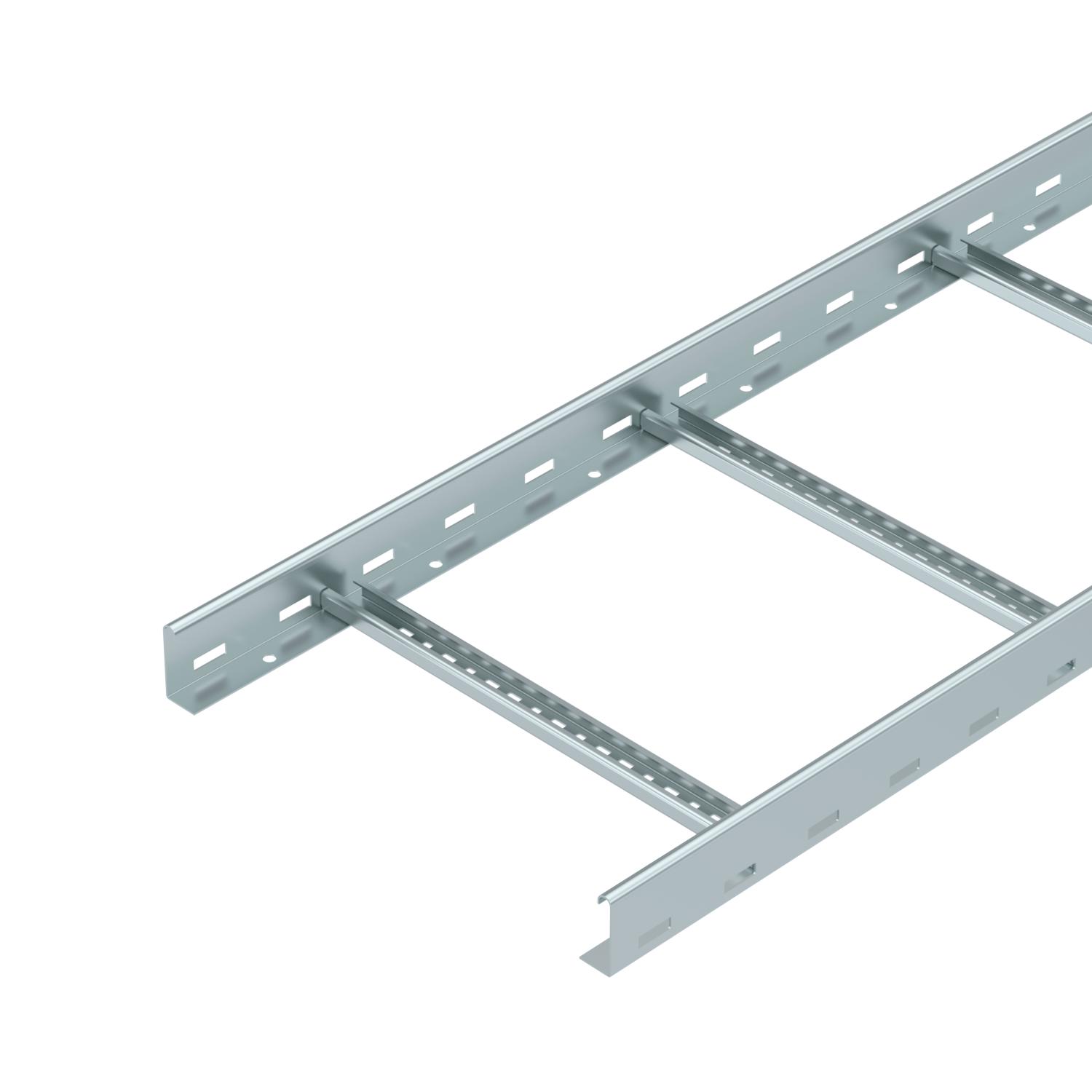

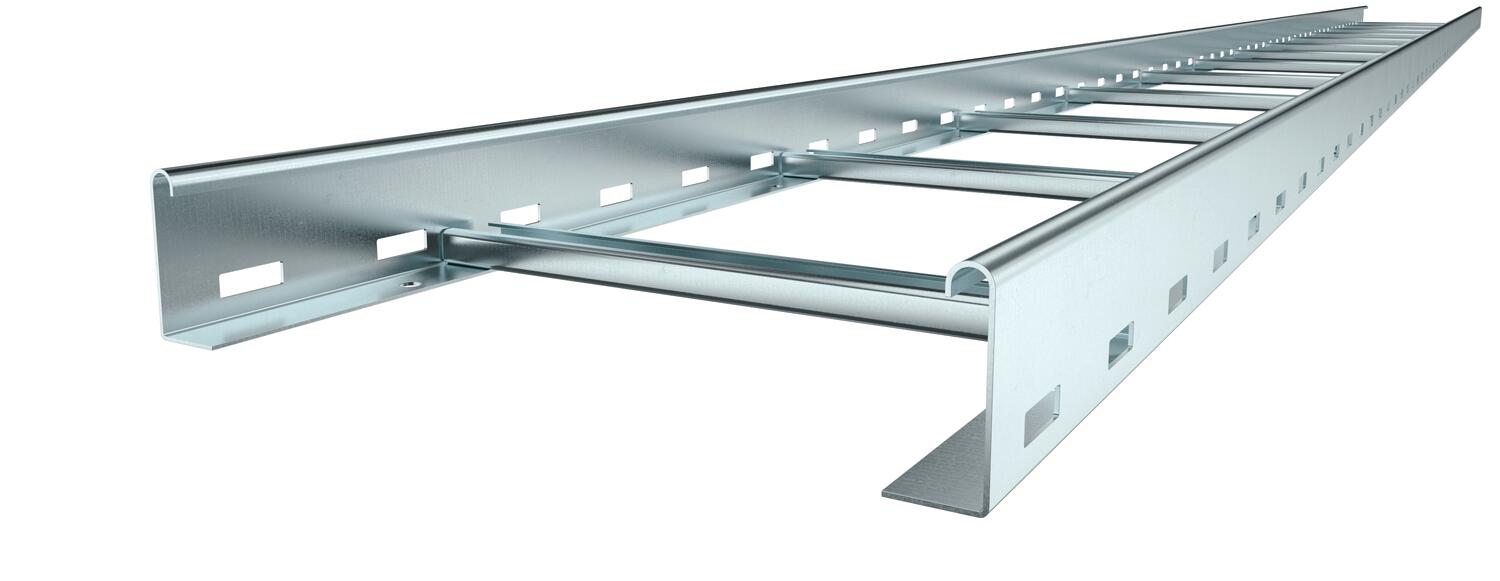

Échelle à câbles LG 60, 6 m VS FS
Réf. 6208633 | EAN 4012195064299
- Description du produit
-
Description du produitEchelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
L'échelle à câbles est livrée repliée.
Les câbles peuvent être fixés avec la bride de fixation correspondante de type 2056.
Les échelles de câbles de 200 à 400 mm de largeur sont également autorisées pour le montage vertical en tant qu’échelles verticales dans les installations dotées de sécurité de fonctionnement conformément à la norme DIN 4102, partie 12. Les câbles peuvent être fixés avec la bride de fixation rapide autorisée pour la sécurité de fonctionnement de type 2056 M.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 400 mm Couleur zinc Dimension 60x400x6000 Dimensions 60x400x6000 Distance entre support 4,0m 0,45 kN/m Distance entre support 5,0m 0,15 kN/m Distance entre supports 2,0m 2,25 kN/m Distance entre supports 1,5m 3,1 kN/m Distance entre supports 2,5m 1,5 kN/m Distance entre supports 3,0m 1,1 kN/m Distance entre supports 3,5m 0,75 kN/m Distance entre supports 4,5m 0,3 kN/m Écart entre échelons 300 mm Empreinte CO2 (GWP) du berceau à la porte 7,5066 kg CO2e / 1 Mètre Épaisseur de longeron 1,5 mm Fente de l’échelon 16,50 Fixation des échelons à rivets aveugles Hauteur 60 mm Largeur 400 mm Longueur 6000 mm Maintien en fonction oui Matériau Acier Modèle de longeron latéral profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Protection contre l'incendie Sécurité de fonctionnement structure porteuse normalisée Section utile 198 cm² Section utile 19800 mm² Surface galvanisé par bande Caractéristiques techniques
Diagramme de charge échelle à câbles type LG 60 VS
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant FS
DRL 400 FS 6052401 3 m
Raccord droit FS
LVG 60 FS 6208840 10 Pièce
Raccord coudé FS
LWVG 60 FS 6208895 10 Pièce
Raccord articulé FS
LGVG 60 FS 6208941 10 Pièce
Éclisse multifonction FS
LMFV 640 FS 6225714 1 Pièce
Coude à 90° 60 FS
LB 90 640 R3 FS 6225046 1 Pièce
Pièce en Té 60 FS
LT 640 R3 FS 6225214 1 Pièce
Élément de coude articulé 60 FS
LGBE 640 FS 6225454 1 Pièce
Embout de protection 60
SKH 60 OR 6222537 40 Paire
Pièce de raccordement FS
LAS 60 FS 6221351 10 Pièce
Cloison de séparation 45 FS
TSG 45 FS 6062033 3 m
Tôle de fond FS
ELB-L 40 FS 6103286 3 m - Téléchargements
-
